O Manual de Serviço Liebherr T 46-7 05S é o documento técnico oficial em PDF, com 1.442 páginas em inglês, para o manipulador telescópico T 46-7-1706 na versão Stage V / Tier 4f. Produzido pela Liebherr-Werk Telfs, o livro detalha dados técnicos, manutenção e regulagens, motor Deutz TCD 3.6 L4 com SCR e filtro de partículas, hidráulica de trabalho com bomba reguladora Danfoss e bloco Bucher, translação de 30 ou 40 km/h, direção, freios, elétrica, eixos, lança de 7 m, cabine, opcionais e diagnóstico.
Livro da versão 05S do T 46-7 a partir do nº de série 20156 (a variante 3AS, que começa na série 16194, vem no mesmo volume). Tem 12.000 kg de peso total admissível, eixos Comer série 238 e bloco Bucher cujo corte LS passa de 220 bar para 230 bar a partir da série 21357.
Destaques deste material
- Dados do T 46-7: 8.995 kg com garfo padrão, 12.000 kg de peso total admissível, comprimento de 5.145 mm, largura de 2.514 mm e altura de basculamento de 6.099 mm.

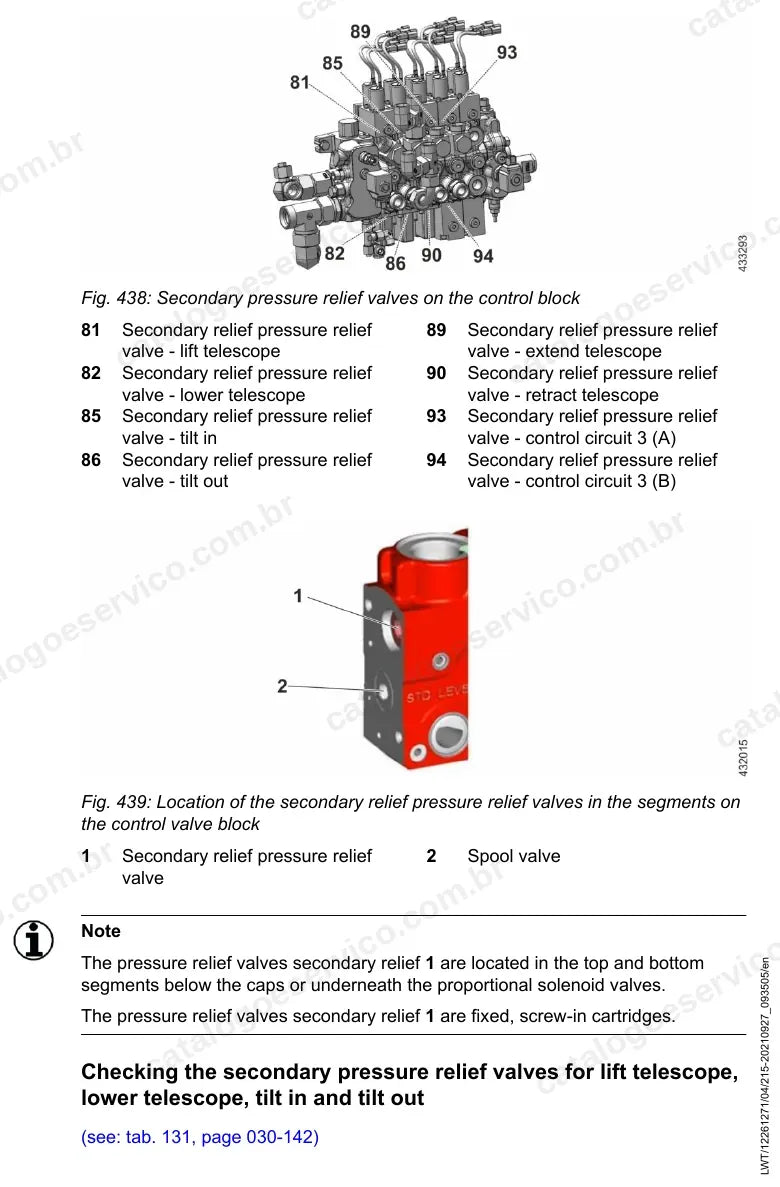

- Bomba reguladora Danfoss de 90 cm³ (stand-by de 33 bar, Δp de 20 bar) e bloco Bucher com corte LS de 220 ±10 bar até a série 21356 e 230 ±10 bar a partir da 21357.

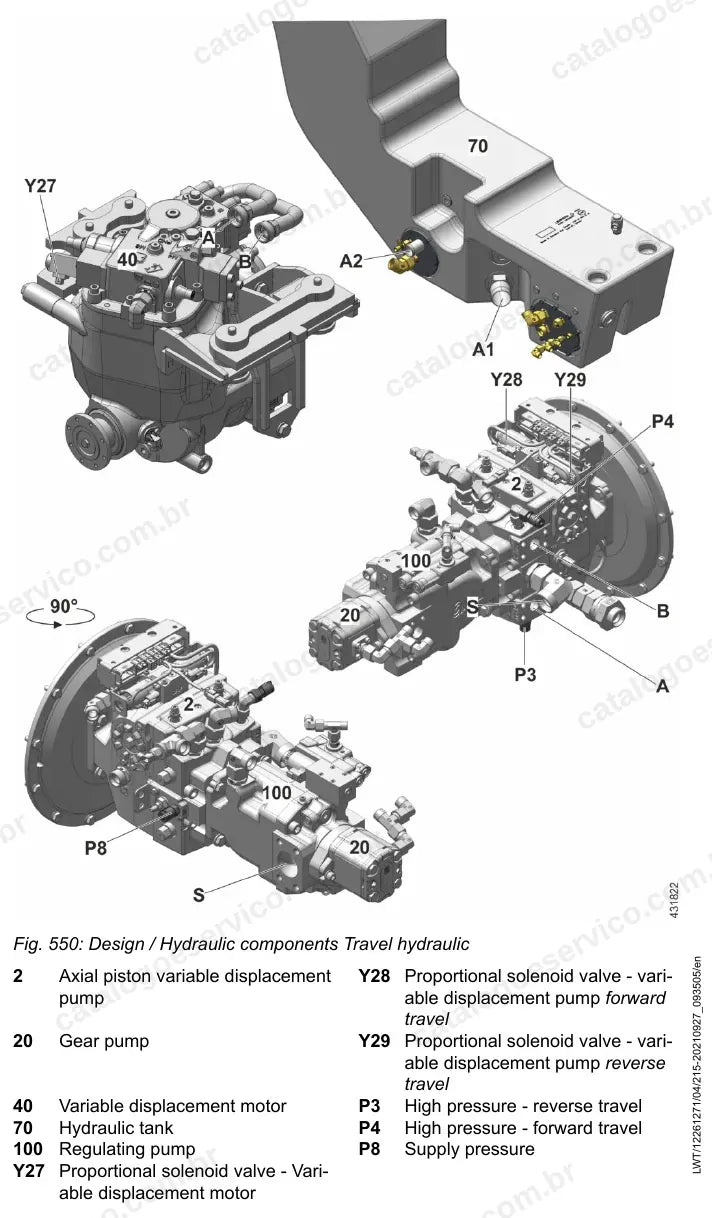

- Translação com bomba H1P 100 e motor ICVD233S1N: relação de 1,64 e 2.630 Nm na versão de 30 km/h, 1,24 e 1.990 Nm na de 40 km/h.

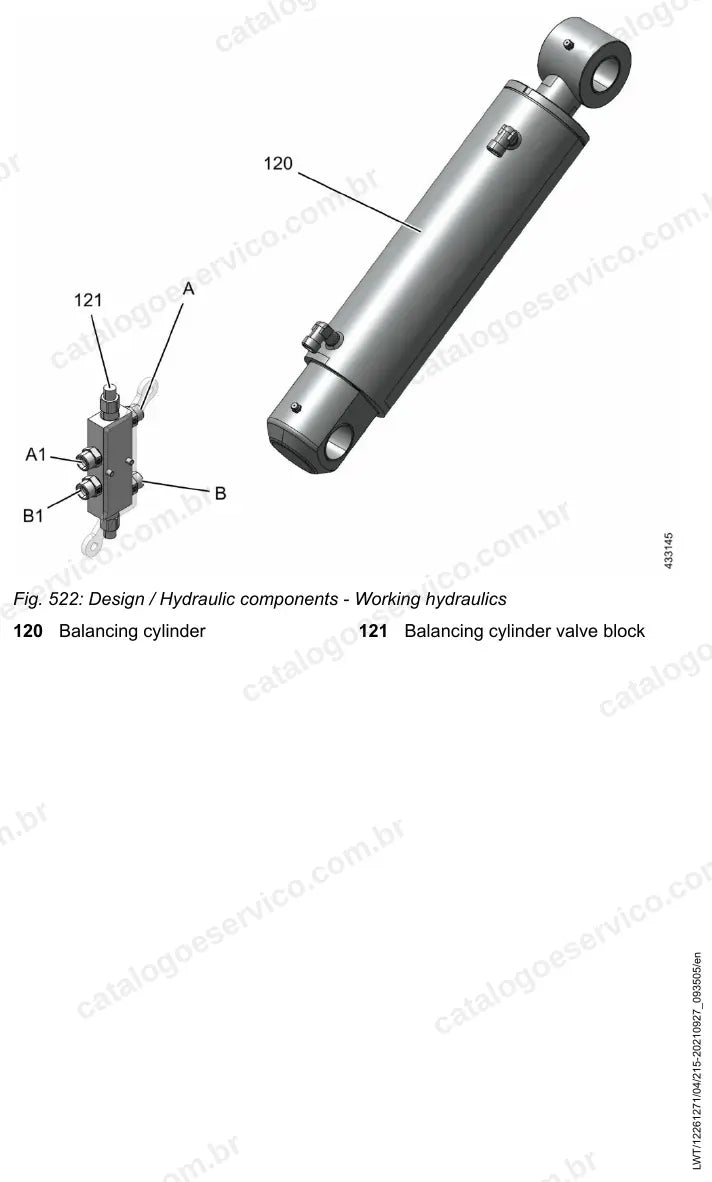

- Cilindros reforçados: elevação de 150 mm × 864 mm com haste de 80 mm, inclinação de 150 mm × 420 mm e telescópico de 80 mm × 2.600 mm.
- Eixos Comer Industries série 238 com relação de 1:19,5, bloqueio de 100% no eixo dianteiro e dois contrapesos de 213 kg.
- Opcionais com esquemas: comando fino da hidráulica de trabalho, ride control, alta vazão no circuito 3, circuito 4 para basculante e hidráulica traseira, e freio a ar.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificação, testes e regulagens

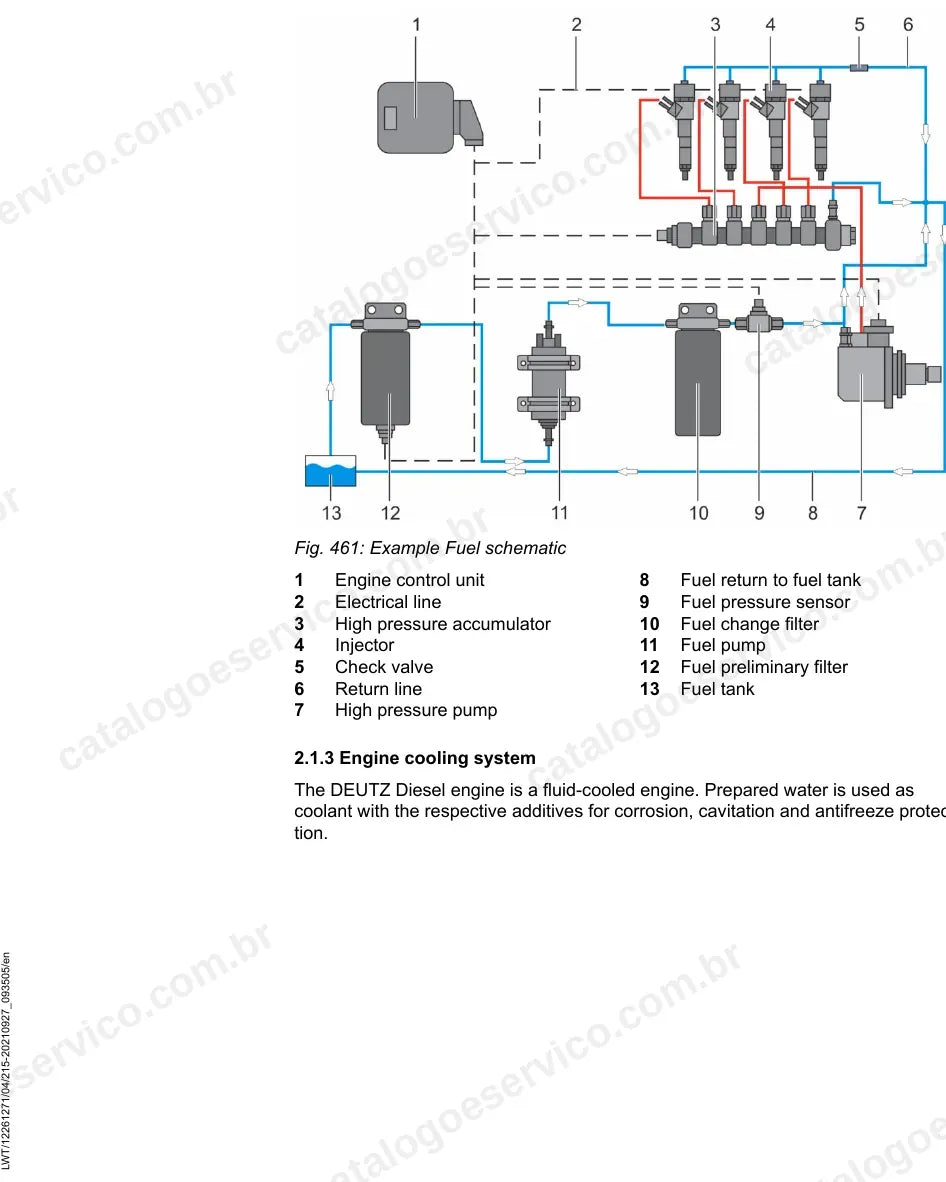

- Grupo motriz: motor Deutz, combustível, escape e SCR
- Sistema de arrefecimento
- Hidráulica de trabalho com bomba reguladora load sensing
- Hidráulica de translação
- Componentes hidráulicos, válvulas e tanque
- Sistemas de direção e de freios
- Sistema elétrico, esquemas elétricos e LiDAT
- Eixos, cardãs, sensor DMS e aviso de sobrecarga
- Lança telescópica, cabine e climatização
- Lubrificação central e opcionais
- Códigos de serviço e software de teste Plus+1
Por que vale a pena
- Sequências de manutenção e reparo com torques de aperto do T 46-7 05S.
- Testes de pressão da hidráulica load sensing (pontos P7 e P10), translação, direção e freios com valores nominais e ajuste.
- Diagnóstico com lista de códigos de serviço, atualização de software e o programa de teste Plus+1.
- Manutenção do pós-tratamento Stage V: filtro da bomba de AdBlue, sensores NOx e filtro de partículas.
Para quem é
Indicado para concessionárias, oficinas, mecânicos de campo, locadoras e empresas agrícolas que operam o T 46-7 05S em serviço pesado e precisam dos valores de fábrica para manutenção, regulagem e reparo.
Perguntas frequentes
Serve para qual série do T 46-7?
Para o T 46-7-1706 05S a partir do nº de série 20156. O mesmo volume traz os dados da variante 3AS, e as mudanças do bloco de comando a partir da série 21357 vêm em capítulos separados.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Inclui esquemas hidráulicos por sistema e dos opcionais, além do capítulo de esquemas elétricos e das visões gerais elétricas do motor Stage V.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
