O Manual de Serviço Liebherr T 41-7 05 é o documento técnico oficial em PDF, com 1.088 páginas em inglês, para o manipulador telescópico T 41-7-1665 na versão de emissões 05 (Stage V / Tier 4f), fabricado pela Liebherr-Werk Telfs. O livro traz dados técnicos, plano de manutenção, regulagens e a descrição de cada sistema: motor Deutz TCD 3.6 L4 de 100 kW com DOC, filtro de partículas e SCR, hidráulica de trabalho e translação, direção, freios, elétrica, eixos, lança telescópica de 7 m, cabine e diagnóstico.
Livro da variante 05 (Stage V) do T 41-7, para máquinas a partir do nº de série 20156, com sistema de escape SCR + DPF e fluido AdBlue; os dados da variante 3A (Stage IIIA) vêm no mesmo volume. Distingue-se das versões S pela translação H1P 69 / HMV-02 165 e pela bomba de engrenagens dupla na hidráulica de trabalho, com alívio primário de 270 bar.
Destaques deste material
- Motor Deutz TCD 3.6 L4: 100 kW a 2.300 rpm, 500 Nm a 1.600 rpm, 3.621 cm³ e common rail; na versão 05 com DOC, filtro de partículas, SCR e sensores NOx.
- Dados do T 41-7: 7.460 kg com garfo padrão, peso total admissível de 8.600 kg, comprimento de 4.905 mm e altura de basculamento de 6.235 mm com a lança estendida.
- Bloco proporcional Walvoil 10A400146 com alívio primário de 270 ±5 bar e secundários de 290/210 bar na elevação e 240 bar no telescópio e no circuito 3.

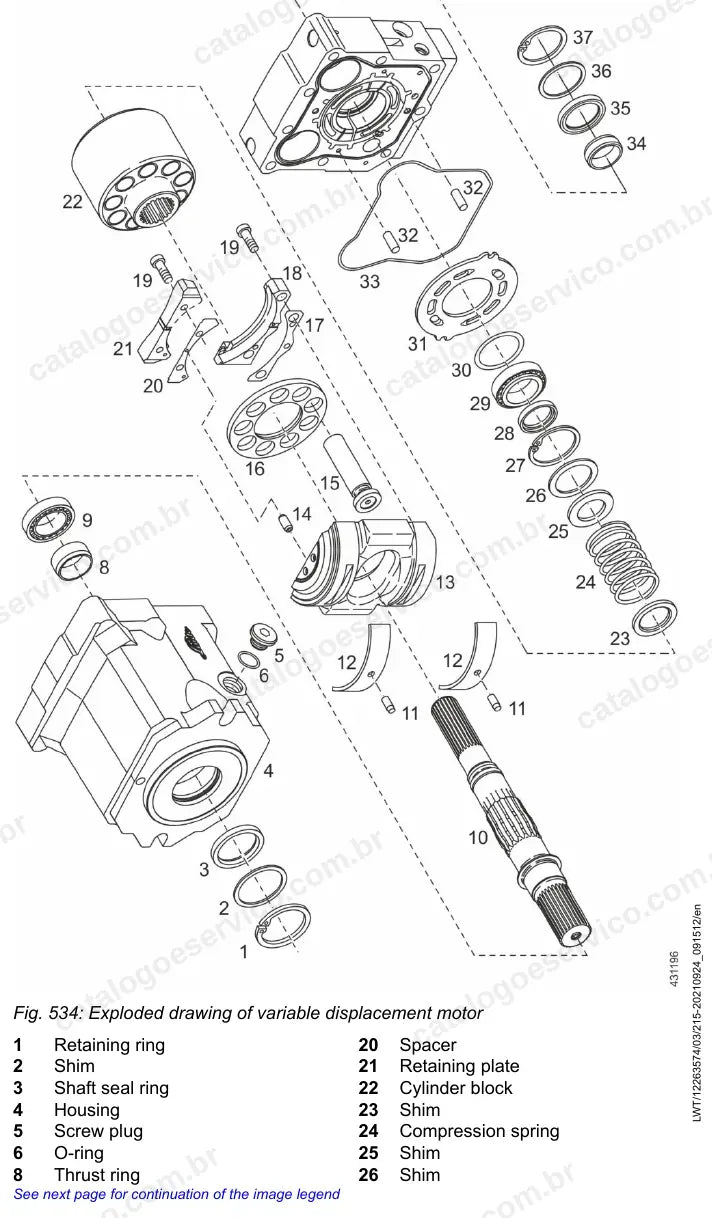

- Translação com bomba H1P 69 (alimentação de 26 bar, alívio de 420/450 bar) e motor variável HMV-02 165 de 165 a 50 cm³/rotação.
- Cilindros: elevação de 150 mm × 720 mm, inclinação de 140 mm × 390 mm, compensação de 110 mm × 310 mm e telescópico de 75 mm × 2.700 mm.
- Tempos de ciclo para conferência em campo: elevar em 7,0 s, abaixar em 6,2 s, estender o telescópio em 7,1 s e recolher em 5,0 s.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificação, testes e regulagens
- Grupo motriz: motor Deutz, combustível, escape e SCR
- Sistema de arrefecimento
- Hidráulica de trabalho
- Hidráulica de translação
- Componentes hidráulicos, válvulas e tanque
- Sistemas de direção e de freios
- Sistema elétrico, esquemas elétricos e LiDAT
- Eixos, cardãs, sensor DMS e aviso de sobrecarga
- Lança telescópica, cabine e climatização
- Lubrificação central e opcionais
- Códigos de serviço e software de teste Plus+1
Por que vale a pena
- Sequências de manutenção, desmontagem e montagem com torques de aperto do T 41-7.
- Lista de regulagem com valores de pressão, pontos de teste e procedimentos de ajuste da hidráulica de trabalho, translação, direção e freios.
- Diagnóstico com lista de códigos de serviço, atualização de software e testes com o programa Plus+1.
- Manutenção do sistema de pós-tratamento Stage V: filtro da bomba de fluido de escape (AdBlue), sensores NOx e filtro de partículas.
Para quem é
Indicado para oficinas, concessionárias, mecânicos de campo, locadoras e produtores rurais que mantêm o T 41-7 Stage V em operação e precisam dos valores de fábrica para regular, testar e reparar a máquina.
Perguntas frequentes
Serve para o T 41-7 05S ou 3A?
É o livro da variante 05 (Stage V) a partir do nº de série 20156, que também traz os dados da variante 3A. A versão 05S tem outro manual, com hidráulica load sensing e translação de 30/40 km/h.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?

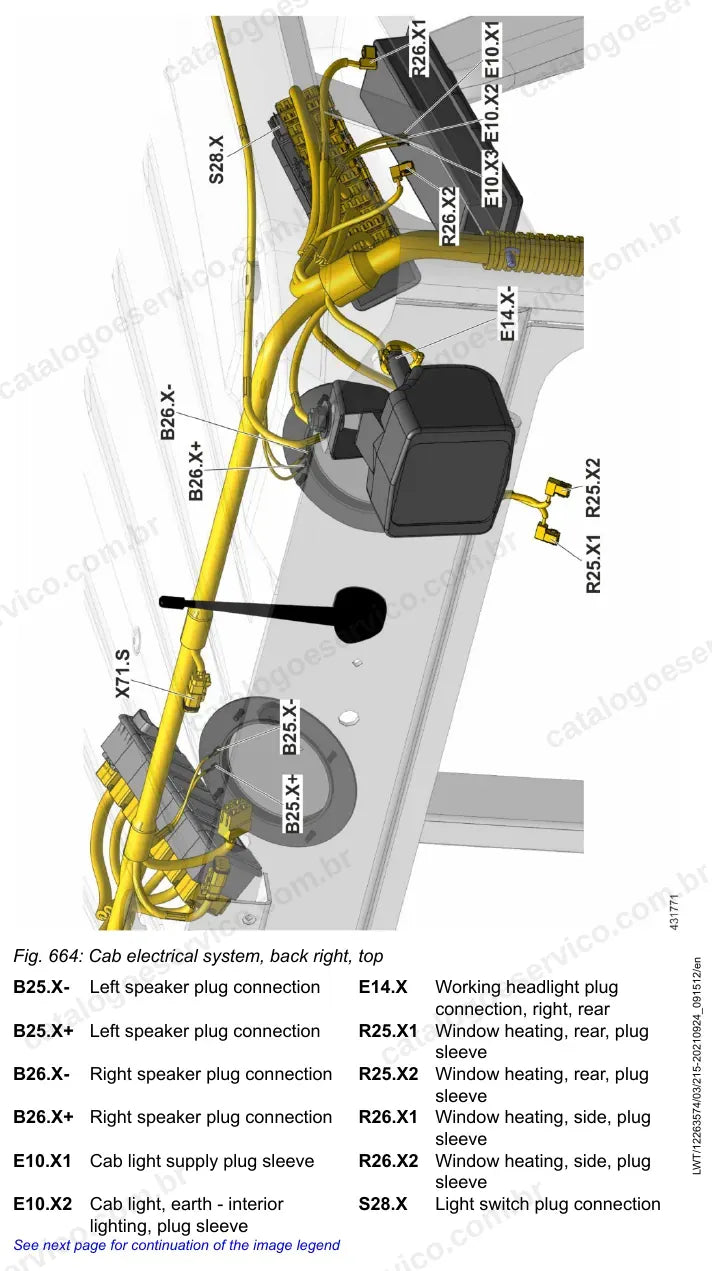

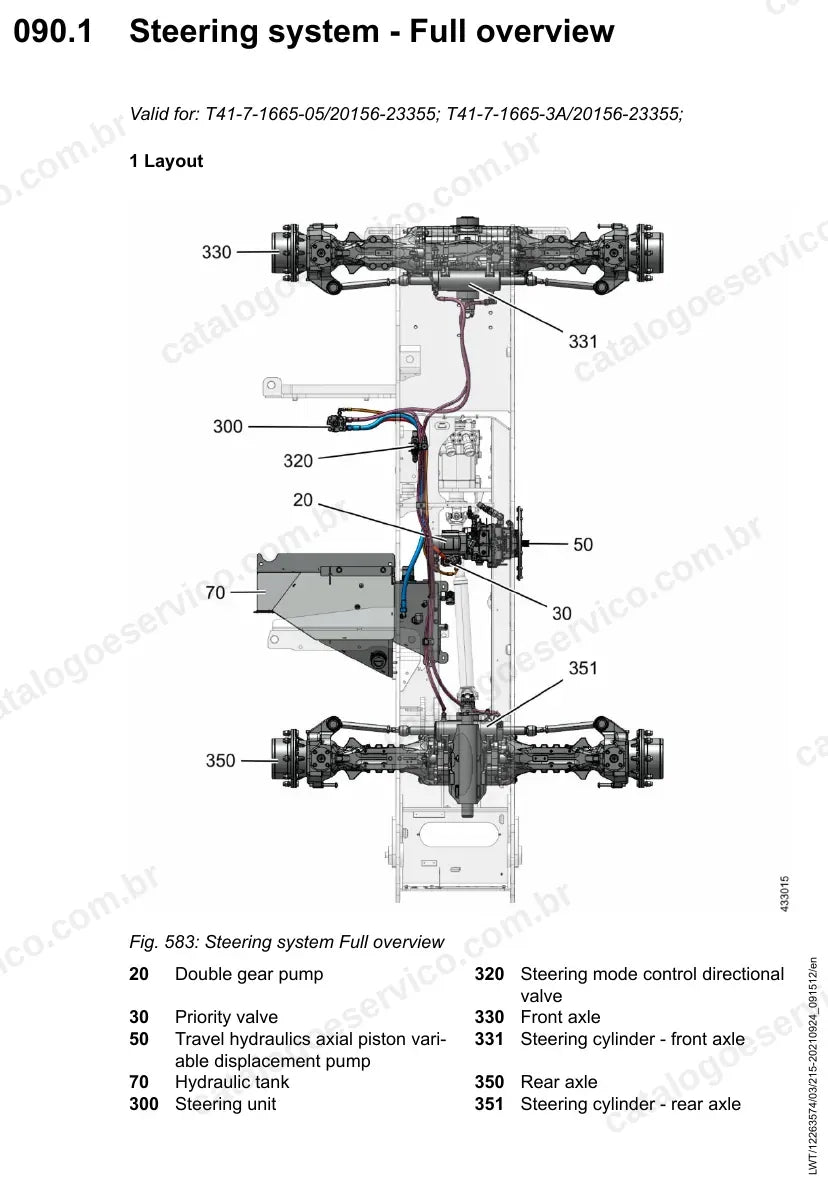

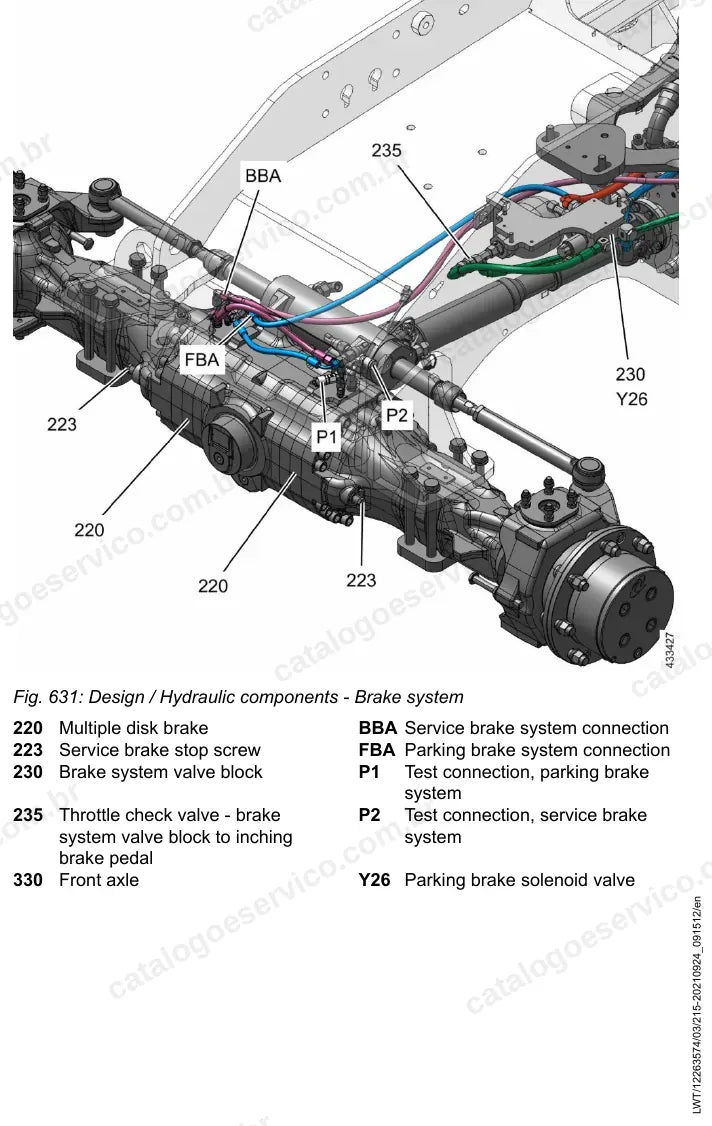

Sim. Traz esquemas hidráulicos do arrefecimento, hidráulica de trabalho, translação, direção, freios e opcionais, além do capítulo de esquemas elétricos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
