Com 1.090 páginas em inglês, o Manual de Serviço Liebherr T 36-7 05 é o documento técnico oficial em PDF do manipulador telescópico T 36-7-1667 na versão Stage V / Tier 4f, da Liebherr-Werk Telfs. Ele cobre segurança, ferramentas especiais, dados técnicos, manutenção e regulagens, motor Deutz TCD 3.6 L4 com SCR e filtro de partículas, arrefecimento, hidráulicas de trabalho e translação, direção, freios, sistema elétrico, eixos, lança telescópica de 7 m, cabine, opcionais e diagnóstico.
Este livro da variante 05 do T 36-7 (série a partir de 20156) traz dados separados para as duas cinemáticas do porta-implementos, paralela (P) e padrão (S), e inclui também a variante 3A. Tem 7.130 kg com garfo padrão e cilindro de elevação de 140 mm, menor que o do T 41-7.
Destaques deste material
- Cinemática P e S: ângulo de giro do porta-implementos de 150° (P) ou 126° (S) e cilindro de inclinação de 140 mm × 390 mm (P) ou 120 mm × 416 mm (S).
- Dados do T 36-7: 7.130 kg com garfo padrão, 8.600 kg de peso total admissível, comprimento de 4.905 mm e altura de basculamento de 6.235 mm a 61,9° de elevação.
- Motor Deutz TCD 3.6 L4 Stage V de 100 kW e 500 Nm, com DOC, filtro de partículas, SCR, injetor de AdBlue e sensores NOx antes e depois do catalisador.

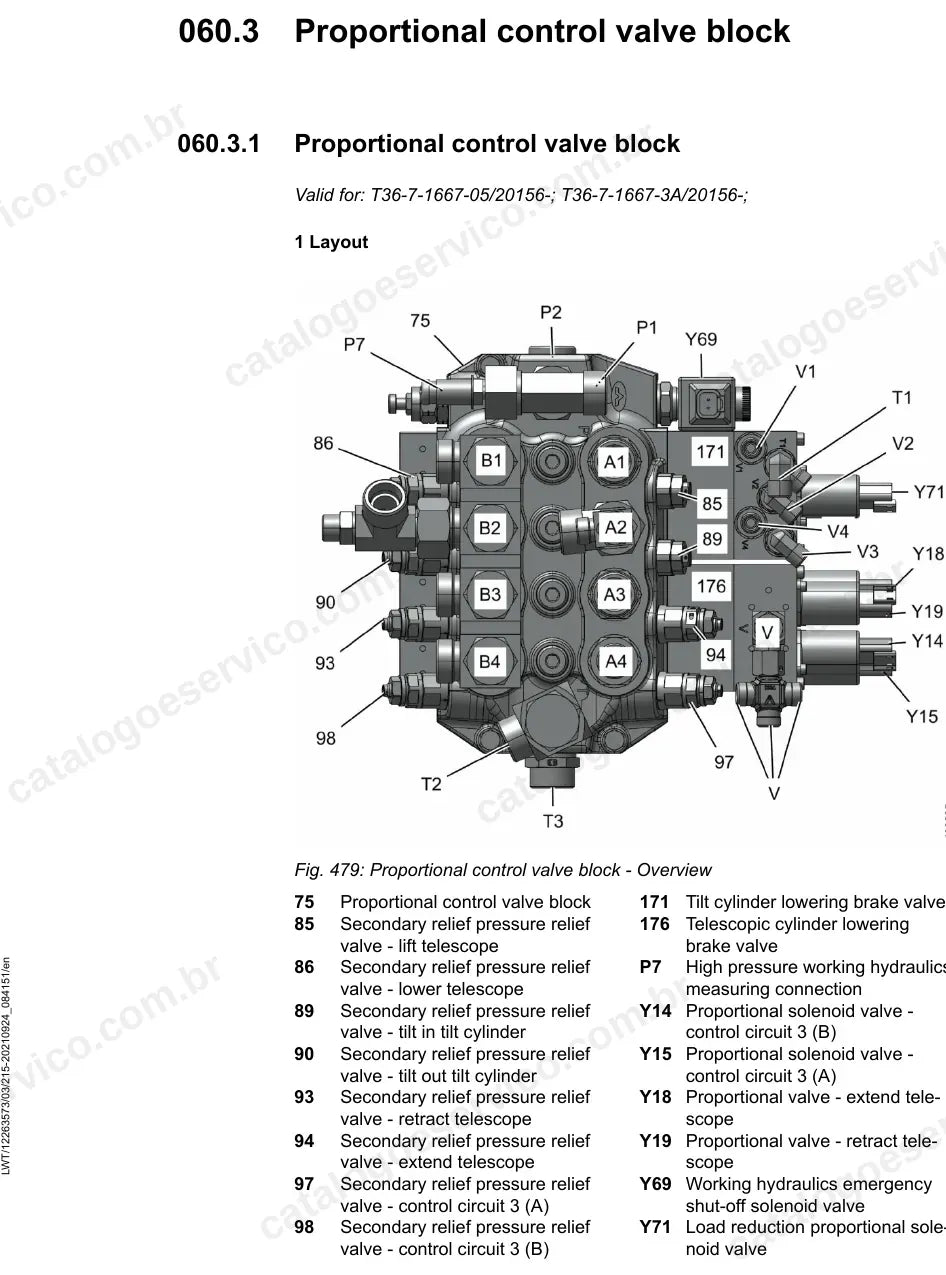

- Bloco Walvoil 10A400146 com alívio primário de 270 ±5 bar; cilindro de elevação de 140 mm × 720 mm e telescópico de 70 mm × 2.700 mm.

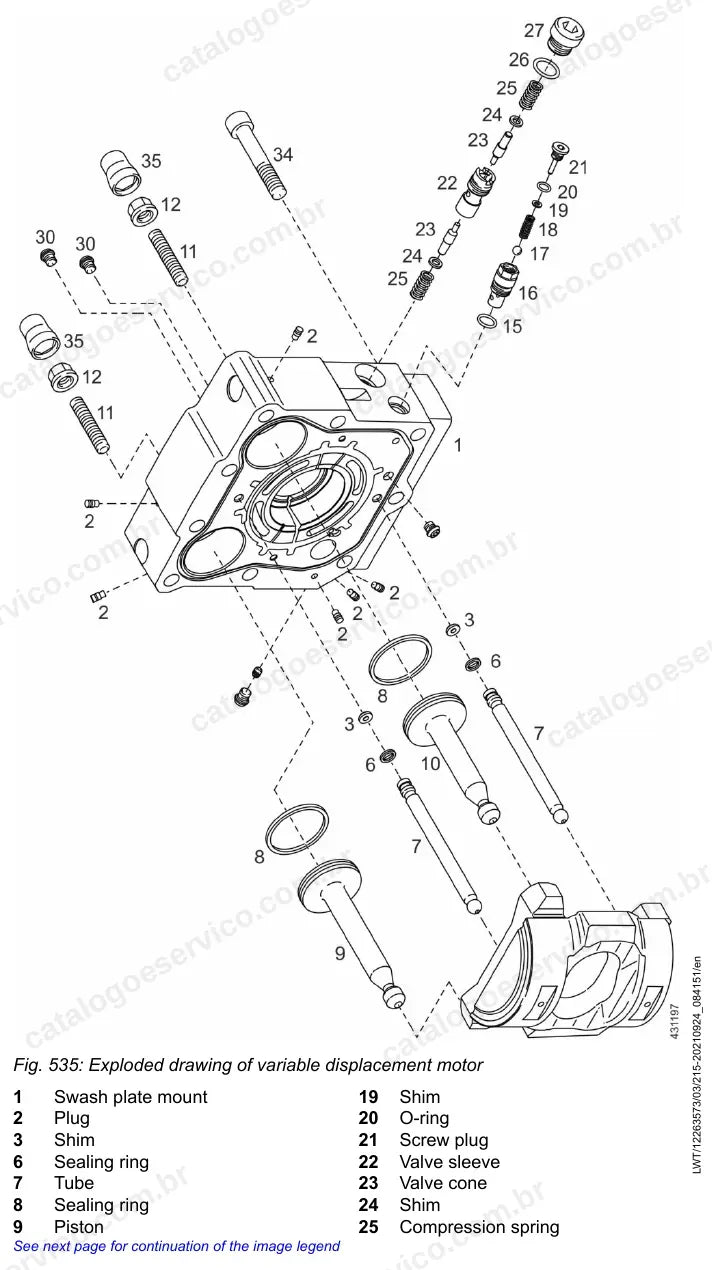

- Translação com bomba H1P 69 e motor variável HMV-02 165, com pressão de alimentação de 26 bar e alívio de 420 bar.
- Tempos de ciclo: elevar em 6,8 s, abaixar em 5,0 s, estender o telescópio em 6,4 s e recolher em 4,0 s.
