O Manual de Serviço Liebherr T 35-6 05 reúne, em 1.088 páginas em inglês, a documentação técnica oficial do manipulador telescópico T 35-6-1680 na versão Stage V / Tier 4f, produzido em Telfs, na Áustria. Em PDF pesquisável, o livro descreve manutenção, testes e regulagens e todos os sistemas: motor Deutz TCD 3.6 L4 com pós-tratamento SCR e DPF, hidráulica de trabalho e translação, direção, freios, elétrica, eixos, lança telescópica de 6 m, cabine, opcionais e diagnóstico.
Variante 05 do T 35-6, a partir do nº de série 20156, com os dados da 3A no mesmo volume, com lança de 6 m, telescópico de 2.100 mm de curso, entre-eixos de 2.750 mm e alívio primário de 240 bar.
Destaques deste material
- Dimensões do T 35-6: comprimento de 4.606 mm, entre-eixos de 2.750 mm, raio de giro de 3.812 mm pelas rodas e altura de basculamento de 5.441 mm com a lança estendida.
- Peso de 7.320 kg com garfo padrão e 8.600 kg de peso total admissível.
- Bloco Walvoil 10A400142 com alívio primário de 240 ±5 bar, secundários de 260 bar (elevação e inclinação) e 250 bar no telescópio.
- Cilindros próprios: elevação e inclinação de 140 mm, compensação de 110 mm e telescópico de 70 mm com 2.100 mm de curso.

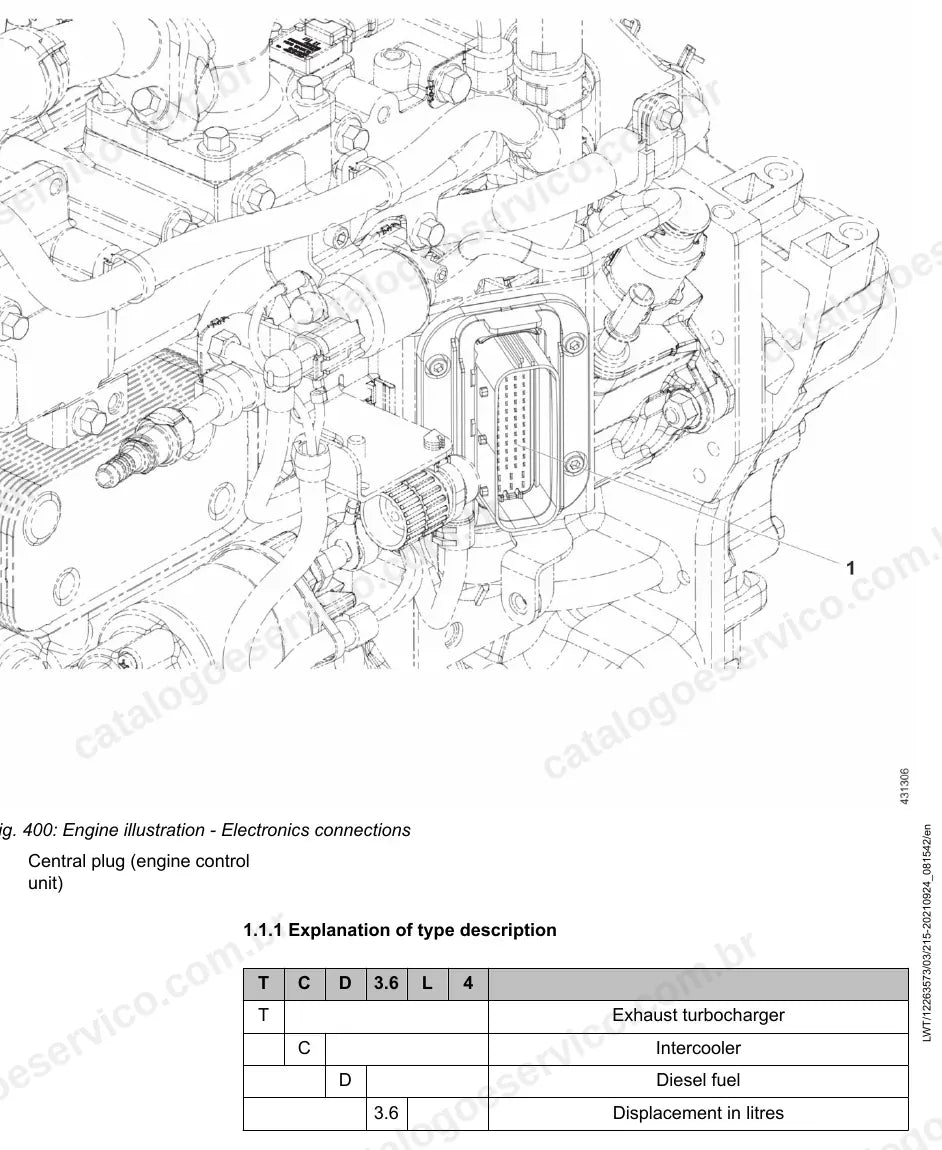

- Motor Deutz TCD 3.6 L4 Stage V de 100 kW com DOC, filtro de partículas e SCR, incluindo esquema de injeção de AdBlue e troca do filtro da bomba de fluido de escape.
- Tempos de ciclo: elevar em 6,8 s, abaixar em 5,0 s, estender o telescópio em 5,3 s e recolher em 3,5 s.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificação, testes e regulagens

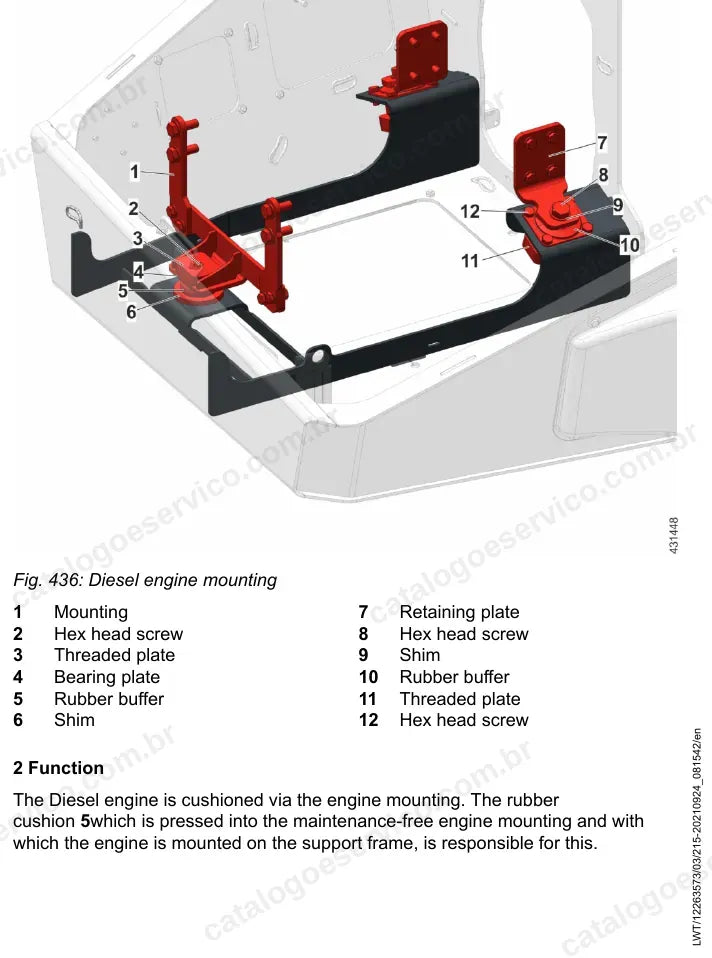

- Grupo motriz: motor Deutz, combustível, escape e SCR
- Sistema de arrefecimento
- Hidráulica de trabalho
- Hidráulica de translação

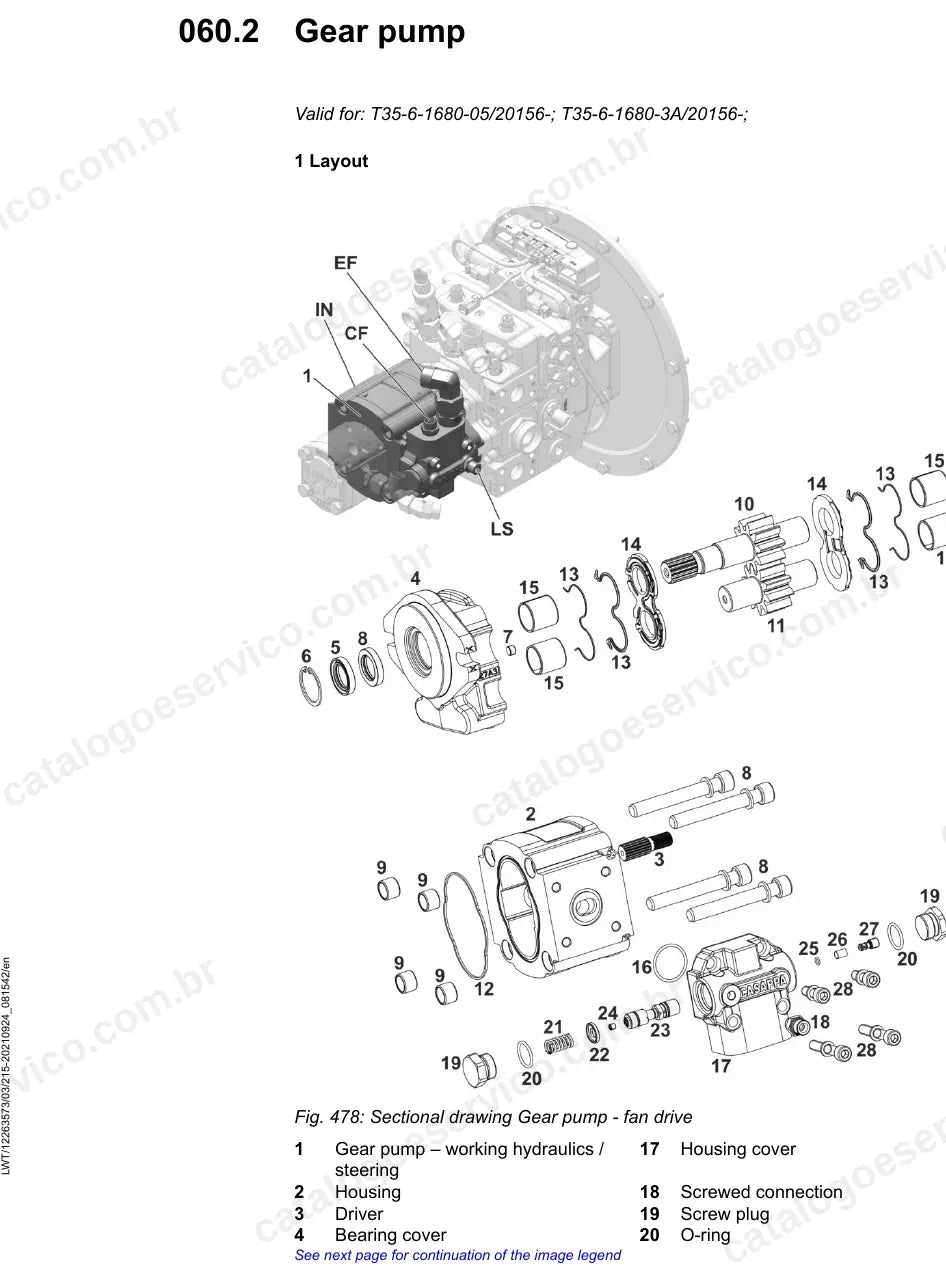

- Componentes hidráulicos, válvulas e tanque
- Sistemas de direção e de freios
- Sistema elétrico, esquemas elétricos e LiDAT

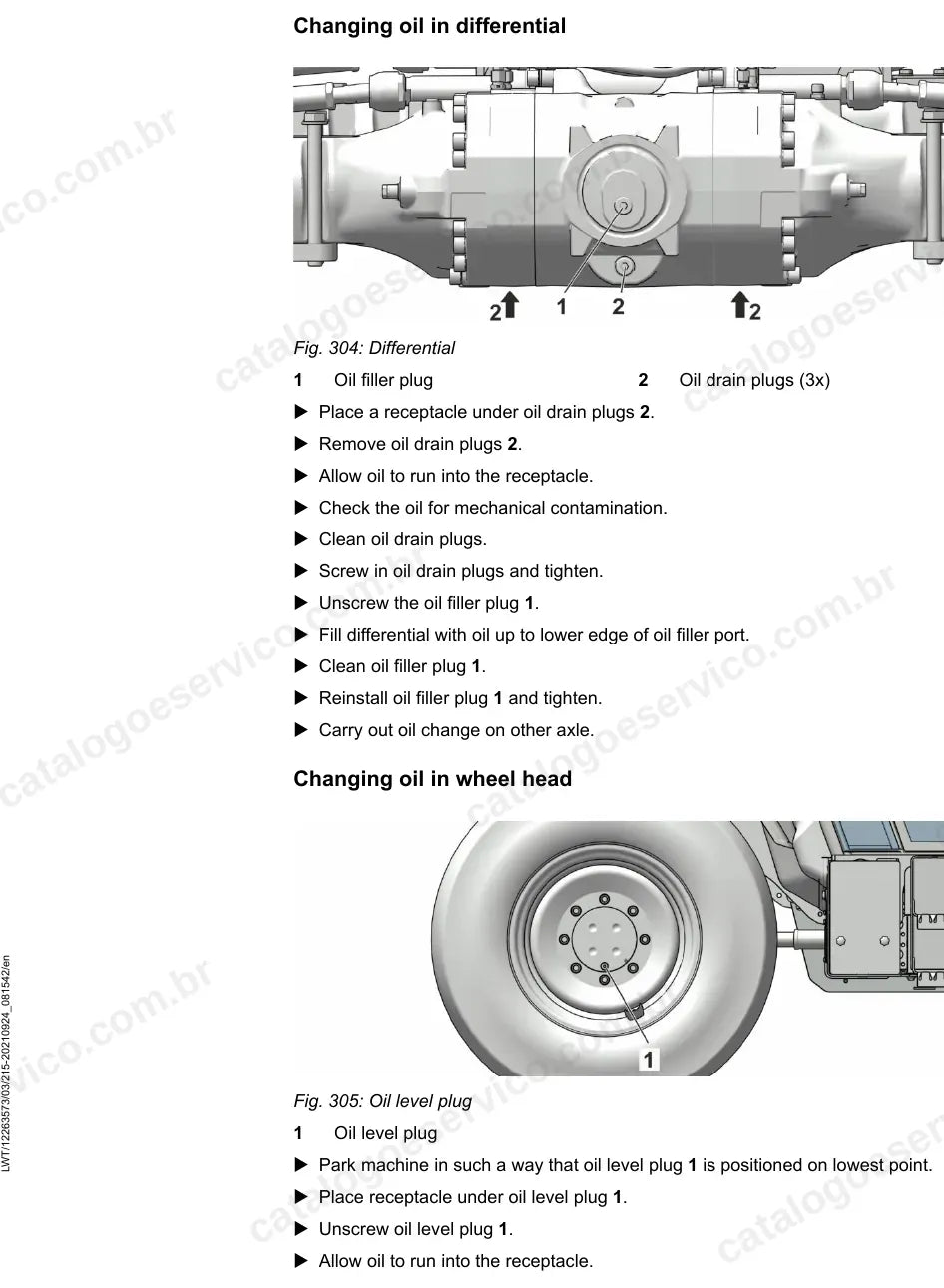

- Eixos, cardãs, sensor DMS e aviso de sobrecarga
- Lança telescópica, cabine e climatização
- Lubrificação central e opcionais
- Códigos de serviço e software de teste Plus+1
Por que vale a pena
- Sequências de manutenção, desmontagem e montagem com torques de aperto do T 35-6.
- Lista de regulagem com valores de pressão, pontos de teste e procedimentos de ajuste da hidráulica de trabalho, translação, direção e freios.
- Diagnóstico com lista de códigos de serviço, atualização de software e testes com o programa Plus+1.
- Manutenção do sistema de pós-tratamento Stage V: filtro da bomba de fluido de escape (AdBlue), sensores NOx e filtro de partículas.
Para quem é
Indicado para oficinas, concessionárias, mecânicos de campo e locadoras que mantêm o T 35-6 Stage V, comum em fazendas, construção e logística, e precisam dos valores de fábrica para regulagem e reparo.
Perguntas frequentes
Serve para o T 35-6 05S?
Não. Este é o livro da variante 05 (Stage V) a partir do nº de série 20156, que também inclui a variante 3A. A versão 05S tem manual próprio, com hidráulica load sensing e translação de 30/40 km/h.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas hidráulicos de cada sistema e dos opcionais, além do capítulo de esquemas elétricos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
