Trator de esteiras de grande porte, motor V8 e quatro bombas de translação: o Manual de Serviço Liebherr PR 766-1421 é o documento técnico oficial em PDF, com 805 páginas em inglês, publicado pela Liebherr-Werk Telfs para essa máquina. Estão nele os dados técnicos, o plano de manutenção, as regulagens, o motor diesel D9508, a caixa de distribuição, o arrefecimento, a hidráulica de trabalho e de translação, o sistema elétrico com esquemas de circuito, o redutor final, o material rodante, a lâmina, o ríper, a cabine e o diagnóstico.
Versão 05 de setembro de 2019 para o PR 766-1421 a partir do nº de série 13666, com motor D9508-A7/04 de 8 cilindros em V e 16 l, 310 kW (ISO 9249) a 1.600 rpm, Stage IV / Tier 4f; os esquemas elétricos se dividem nas séries 13666–17835 e a partir de 17836, com o módulo LiTU3 opcional a partir da série 17836.
Destaques deste material
- Peso operacional de 49.045 kg com lâmina semi-U e de 53.875 kg com equipamento traseiro, sapatas de 610 mm e altura de 3.970 mm sobre a cabine.
- Translação hidrostática com quatro bombas HPV210 de 388,3 l/min cada, alívio a 420 bar, quatro motores HMV280 e até 10,5 km/h.
- Hidráulica de trabalho com bomba A11VLO 190 DRS de 352 l/min a 350 bar, bloco M-1430-00 e pressão primária de 330 bar.
- Redutor final FAT 700 E501 com relação de 54,32:1, ajustes de folga dos rolamentos e valores de abertura e aplicação do freio multidisco.
- Esteira de passo 240 mm, sapatas de 610, 660 e 710 mm, lâminas de 13,6 m³ (4.250 mm) e 17 m³ (4.450 mm) e ríper com cilindros de 180 mm.
- Caixa de distribuição 351 B 355 e motor D9508 com folga de válvulas de 0,5/0,6 mm, taxa de compressão de 16,7:1 e marcha lenta de 850 rpm.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção e regulagens
- Grupo motriz: motor D9508 e caixa de distribuição
- Sistema de arrefecimento
- Hidráulica de trabalho
- Hidráulica de translação
- Componentes hidráulicos
- Sistema de freio
- Sistema elétrico e esquemas de circuito
- Redutor final
- Material rodante
- Estrutura da máquina base
- Lâmina e ríper
- Cabine, aquecimento e ar-condicionado
- Opcionais, códigos de serviço e diagnóstico
Por que vale a pena
- Valores de fábrica para testar e regular as pressões da hidráulica de trabalho e da translação com quatro bombas.
- Ajustes de folga de rolamentos do redutor final e valores de liberação e aplicação do freio, com torques de aperto.
- Esquemas de circuito por faixa de série e códigos de serviço para diagnóstico de falhas elétricas.

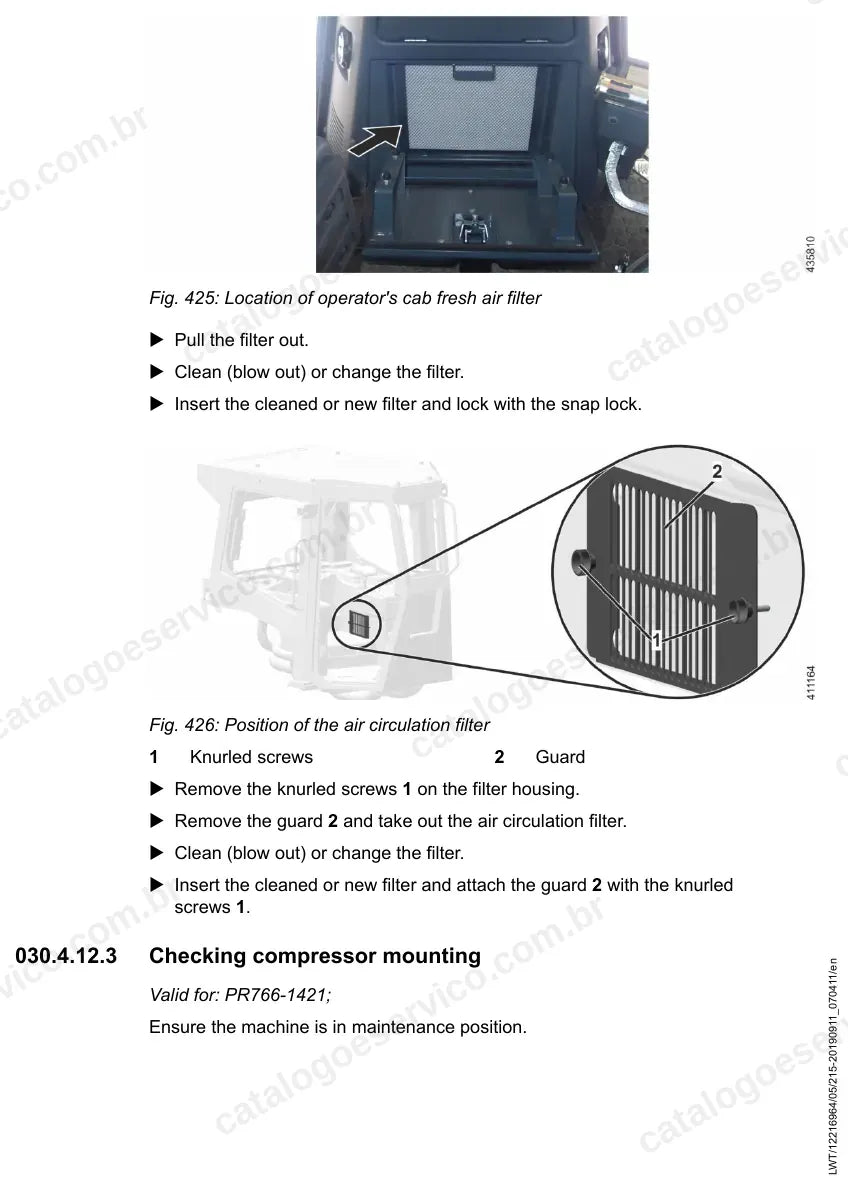

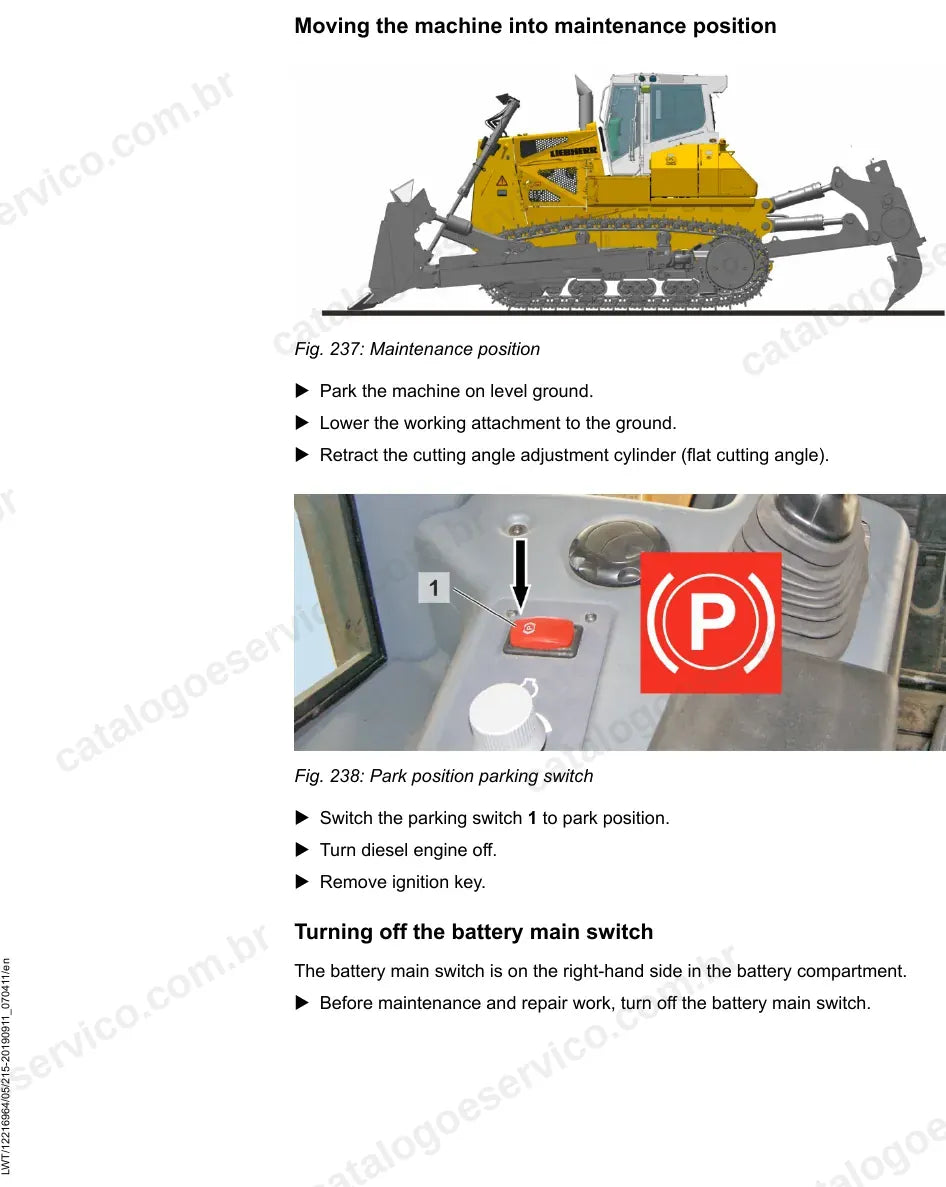

- Rotinas de manutenção passo a passo, da posição de manutenção à troca de filtros de ar e da cabine.
Para quem é
Pensado para oficinas de linha amarela, mecânicos de campo, mineradoras, pedreiras e empreiteiras de terraplenagem pesada que operam o PR 766 e precisam dos dados Liebherr para manter um trator desse porte produtivo.
Perguntas frequentes
Serve para qual PR 766?
Para o trator de esteiras PR 766-1421 a partir do nº de série 13666, motor D9508-A7/04 Stage IV / Tier 4f. Itens que mudam na produção vêm indicados por faixa de série.
Está em português?
Não. O manual está em inglês técnico.
Tem esquemas elétricos?
Sim. Há esquemas de circuito do sistema elétrico separados para as séries 13666–17835 e a partir de 17836.
Como recebo o arquivo?
Depois da aprovação do pagamento, o PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
