O Manual de Serviço Liebherr PR 714 é o documento técnico oficial em PDF, com 816 páginas em inglês, do trator de esteiras hidrostático PR 714 nas versões padrão, XL e LGP. O arquivo reúne as duas partes do manual: a parte Liebherr, com segurança, ferramentas especiais, dados técnicos, plano de manutenção, hidráulicas de translação e de trabalho e avaliação do material rodante, e a parte de diagnóstico e testes desenvolvida com a John Deere em Dubuque (EUA), com códigos de falha, verificação operacional, motor, sistema elétrico, hidráulica, sistema hidrostático e ar-condicionado.
O PR 714 a partir do número de série 138239 usa o motor John Deere PowerTech E 6.8 L (PE6068HT066) — 86 kW até a série 160739 e 90 kW a partir de 160740 —, e o manual traz os códigos de falha dos módulos SDM, ECU, TCU, EHC e do joystick da lâmina (BCJ), além do diagnóstico do Integrated Grade Control (IGC).
Destaques deste material
- Dados técnicos: bombas de translação 90R075 de 2 × 158 l/min a 475 bar, motores 51V160 e bomba de engrenagens de trabalho P330A178 de 95 l/min a 220 bar.
- Peso operacional de 12.623 kg (sapatas de 560 mm) a 13.227 kg (sapatas de 762 mm) com lâmina de 6 vias, capacidade de lâmina de 2,63 a 2,77 m³ e velocidade de 0 a 8 km/h.
- Códigos de falha (DTC) por unidade de controle: monitor SDM, motor ECU, transmissão TCU, controlador eletro-hidráulico EHC e joystick da lâmina BCJ.

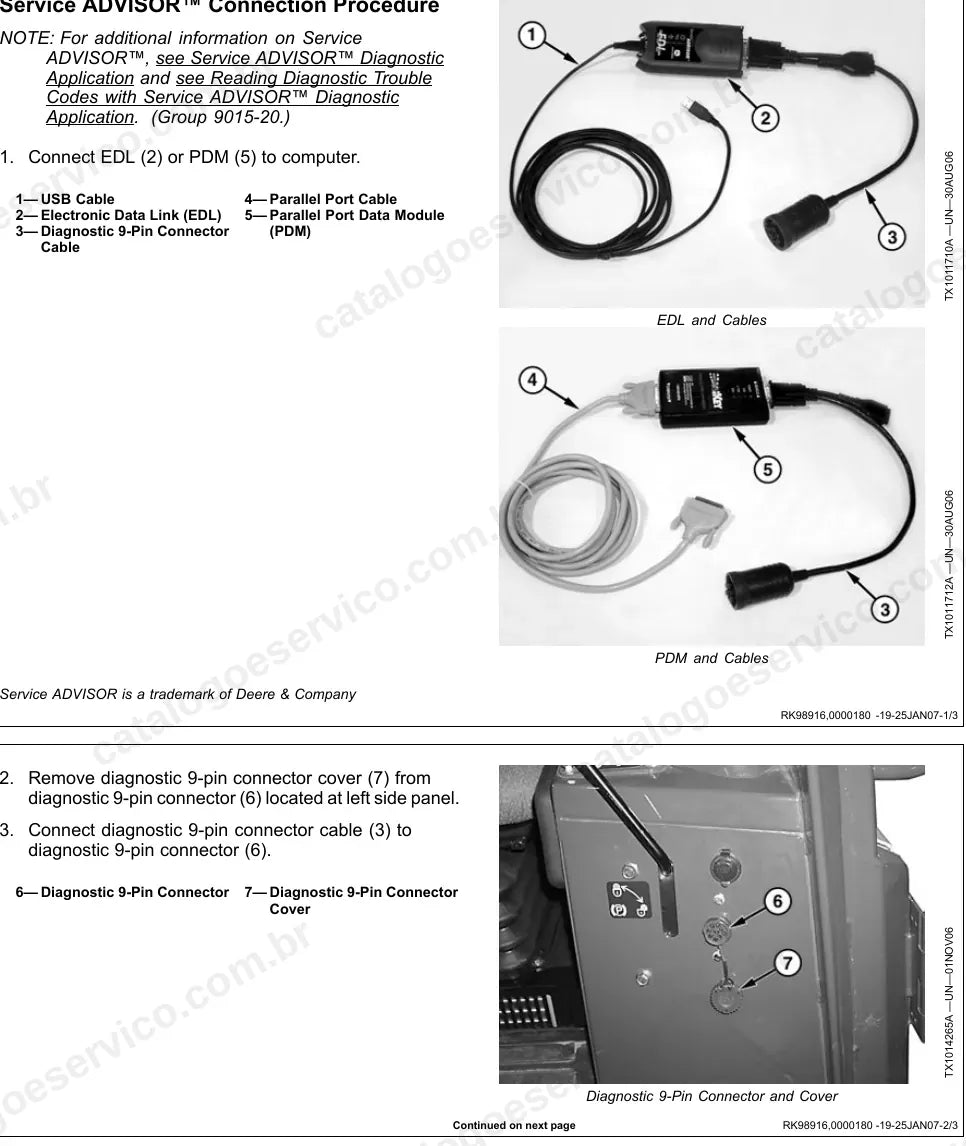

- Procedimento completo de verificação operacional e conexão ao Service ADVISOR™ para leitura de códigos e calibrações.
- Testes do sistema hidrostático com analisador digital de pressão e temperatura, teste de vazão da bomba hidráulica e tempos de ciclo da lâmina (elevação em 2,3 s).
- Esquemas elétricos com especificações de fusíveis e relés por faixa de número de série e teste de chicotes.
O que este manual cobre
- Informações gerais, segurança, fluidos e tabelas de torque
- Ferramentas especiais e solda de reparo
- Dados técnicos e plano de manutenção
- Hidráulica de translação
- Hidráulica de trabalho
- Sistema elétrico
- Material rodante: desgaste, relatório de teste e tabela de desgaste
- Códigos de falha (DTC) por unidade de controle
- Procedimento de verificação operacional
- Motor: diagnóstico e testes
- Sistema elétrico: diagramas, diagnóstico de subsistemas e referências
- Sistema hidráulico: diagnóstico, ajustes e testes
- Sistema hidrostático: diagnóstico e testes
- Aquecimento e ar-condicionado
Por que vale a pena
- Diagnóstico guiado por código de falha, com causas e passos de verificação de cada unidade de controle.
- Valores de teste e ajuste das pressões das hidráulicas de translação e de trabalho, com os pontos de medição.
- Esquemas elétricos, localização de componentes e testes de chicotes para resolver falhas elétricas de forma sistemática.
- Ajustes da lâmina e do sistema hidrostático e tempos de ciclo de referência para avaliar o desempenho da máquina.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, locadoras e empresas de terraplenagem que mantêm o trator de esteiras PR 714 em operação e precisam dos códigos de falha e dos valores de teste para diagnosticar e regular a máquina.
Perguntas frequentes
Serve para qual série?
Para o trator de esteiras Liebherr PR 714 a partir do número de série 138239, nas versões padrão, XL e LGP. Os dados do motor estão separados para as séries 138239 a 160739 e a partir de 160740.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas elétricos e hidráulicos?
Sim. Traz diagramas do sistema elétrico com fusíveis e relés por faixa de número de série, esquema do sistema hidráulico e localização dos componentes do sistema hidrostático.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
