O Manual de Serviço Liebherr L586-461 é o documento técnico oficial em PDF, com 754 páginas em inglês, da pá carregadeira de grande porte L586 com transmissão 2plus2, fabricada pela Liebherr-Werk Bischofshofen. Dividido em 20 capítulos, cobre segurança e ferramentas especiais, dados técnicos, manutenção e checklists de teste e regulagem, motor D936L A6 e caixa distribuidora de bombas, arrefecimento, hidráulica de translação e de trabalho, direção, freios com proteção contra sobrevelocidade, sistema elétrico, transmissão, eixos, chassi, cabine, braços de elevação e diagnóstico.
Esta edição atende a L586 tipo 461 a partir do número de série 17650, geração Tier 3 com motor D936L A6 de 340 cv e tração 2plus2 — duas bombas de cilindrada variável e dois motores hidráulicos —, com seções separadas por faixa de série, como as bombas de translação até 23914 e a partir de 23915.
Destaques deste material

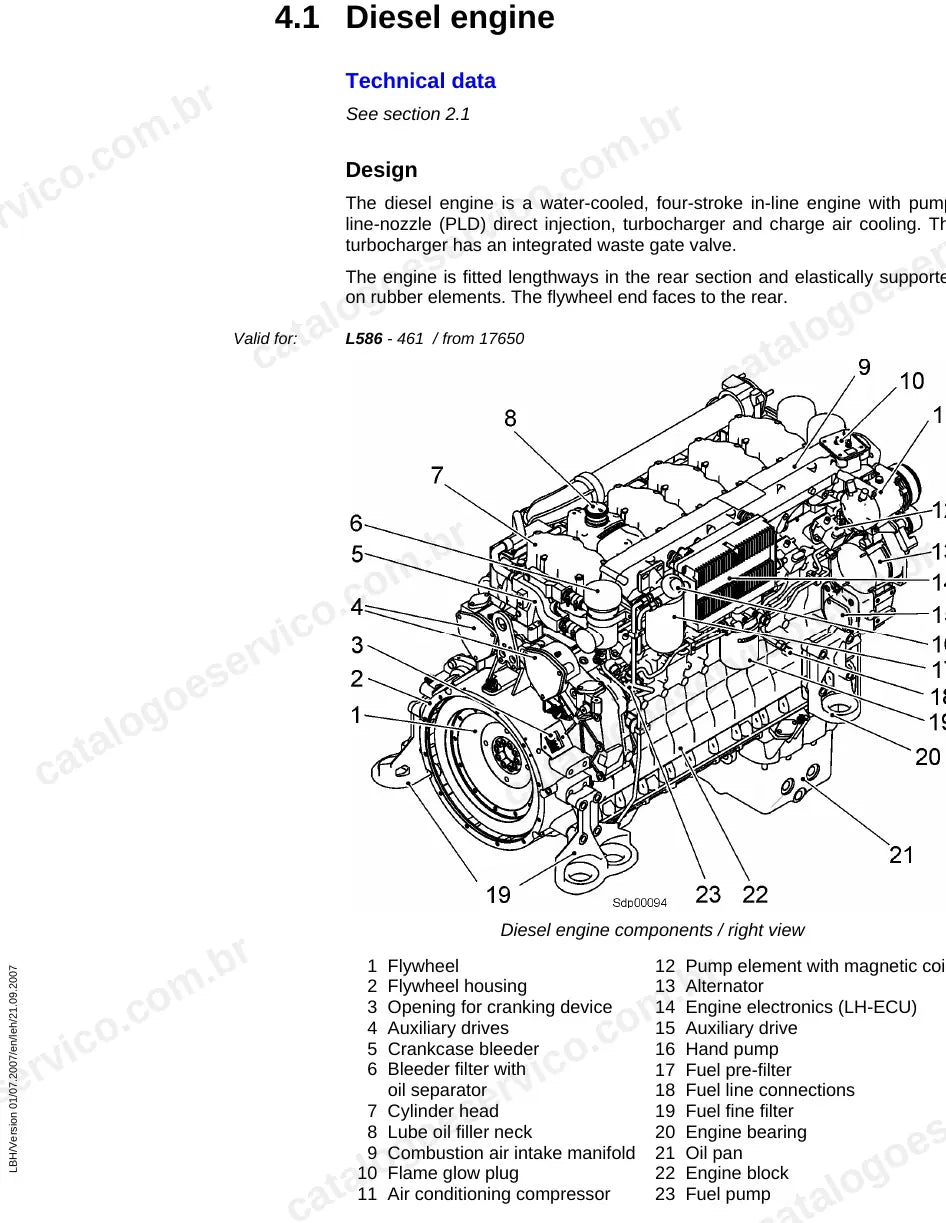

- Motor Liebherr D936L A6: 6 cilindros, 10,5 litros, 250 kW a 2.000 rpm, 1.590 Nm a 1.500 rpm e injeção bomba-tubo-bico (PLD).

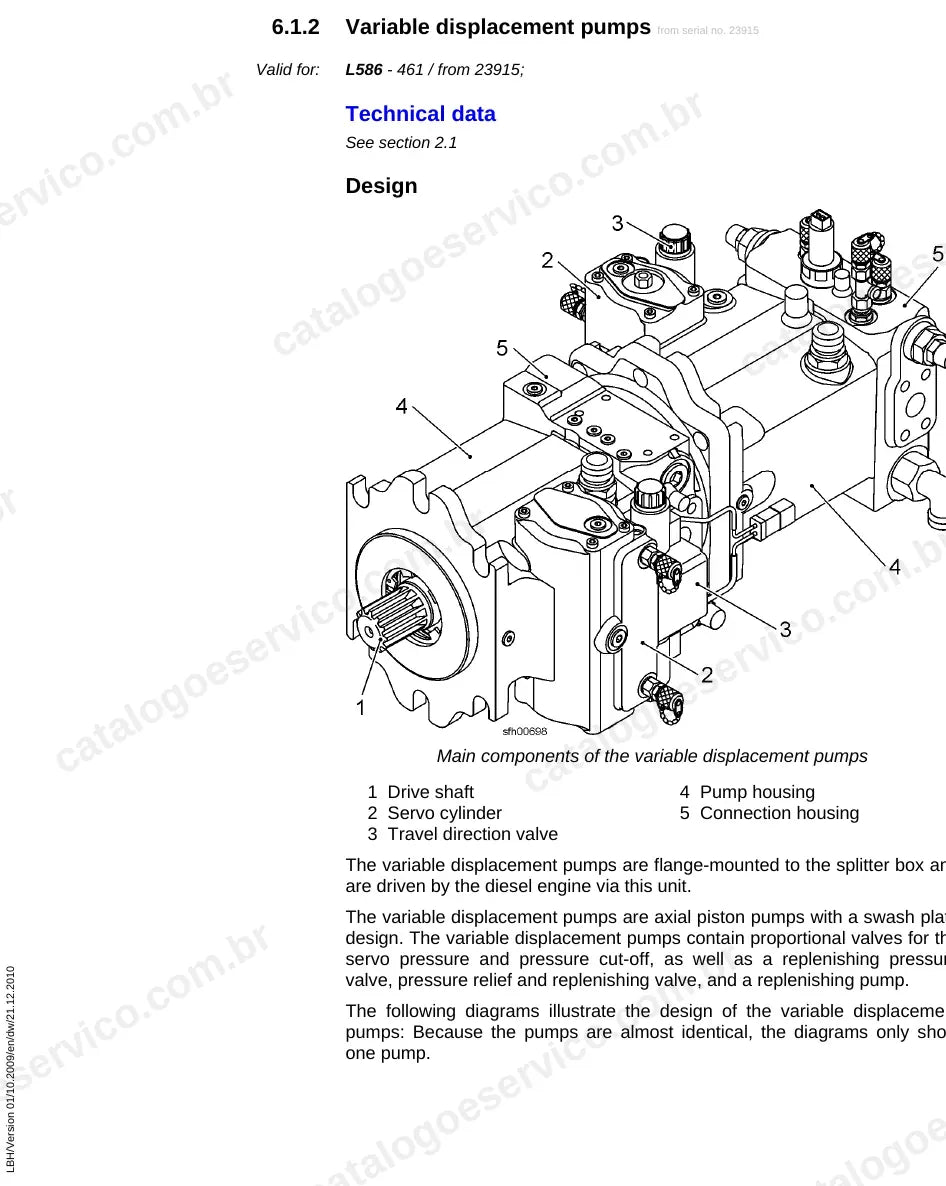

- Tração 2plus2: duas bombas de 90 cm³ (2 x 222 l/min), motor 1 de 140/120 cm³, motor 2 de 160 cm³ e corte de pressão em 400 bar.
- Bomba de trabalho de 190 cm³ e 420 l/min, com alívio primário de 380 bar e secundários de 400 bar.
- Caçamba de 5,5 m³, força de desagregação de 235 kN, carga de tombamento de 22.780 kg e até 35 km/h.
- Tabelas de códigos de serviço no display A13 nas classes CRITICAL, ERROR, ERROR Motor e WARNING, além do software Sculi.

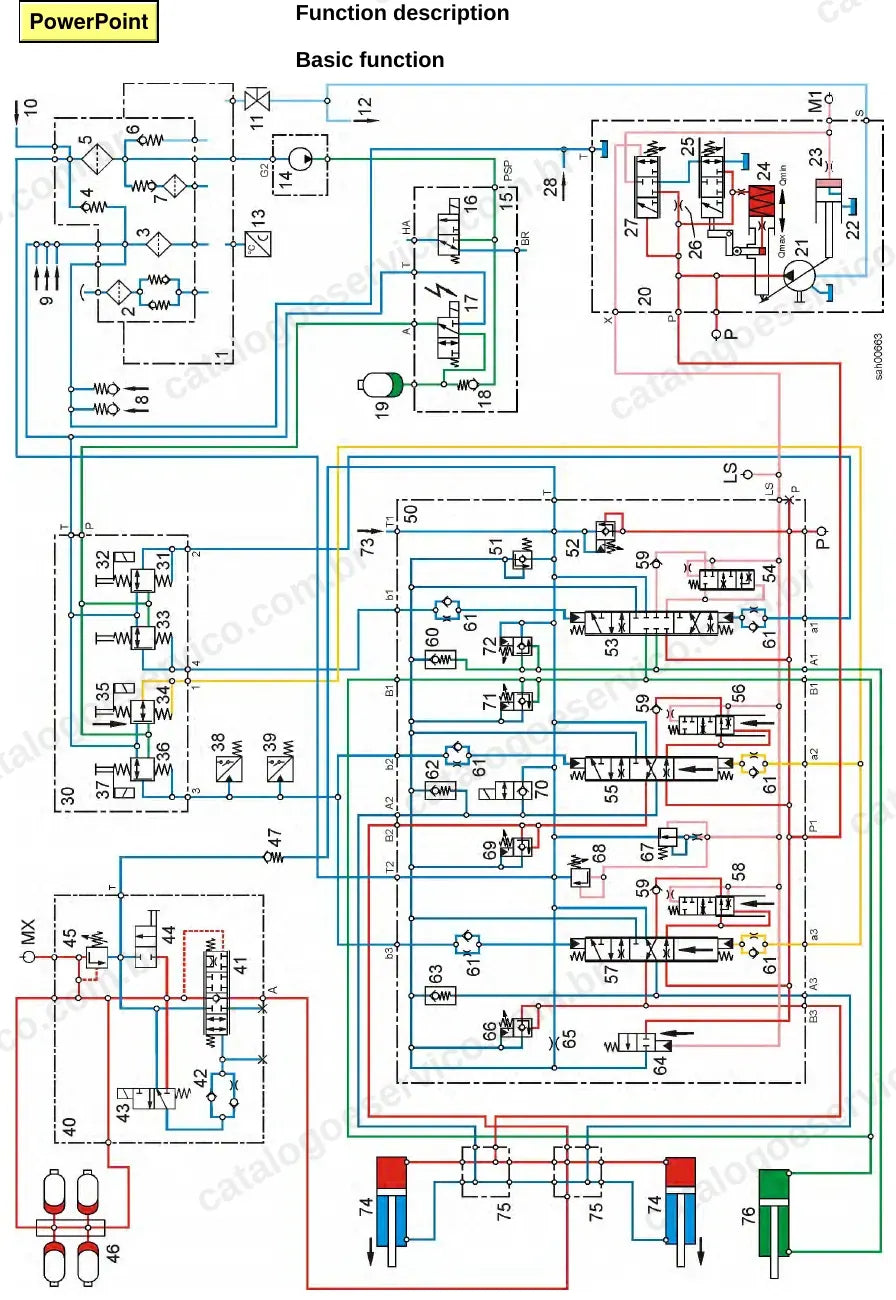

- Esquema elétrico de 107 folhas e diagramas hidráulicos de trabalho, ride control, direção, freios e proteção contra sobrevelocidade.
O que este manual cobre
- Informações gerais, segurança e ferramentas especiais
- Descrição do produto e dados técnicos
- Manutenção, testes e regulagens
- Motor diesel e caixa distribuidora de bombas
- Sistema de arrefecimento
- Hidráulica de translação
- Hidráulica de trabalho e ride control
- Sistema de direção e direção de emergência
- Sistema de freios
- Sistema elétrico
- Transmissão 2plus2
- Eixos e cardãs
- Chassi, contrapeso, cabine e ar-condicionado
- Braços de elevação, engate rápido, códigos de serviço e diagnóstico
Por que vale a pena
- Checklists e tarefas de teste e regulagem: rotação do motor, sincronização das bombas, calibração da curva de bloqueio e dos motores de translação.
- Valores de pressão para corte LS do bloco de comando, bomba de direção, freios, acumuladores e pressão de mudança da transmissão.
- Diagnóstico com tabelas de códigos de serviço e localização de falhas da transmissão 2plus2.
- Torques de aperto e procedimentos de montagem, como a troca de buchas e a montagem do mancal da caçamba.
Para quem é
Indicado para oficinas pesadas, mecânicos de campo e frotistas de mineração, pedreiras e portos que ainda operam a L586 2plus2 Tier 3 e precisam dos valores de fábrica para manter a máquina produzindo.
Perguntas frequentes
Serve para qual série da L586?
Para a L586 tipo 461 (2plus2) a partir do número de série 17650. Os trechos que mudam ao longo da produção indicam a faixa de série válida.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Traz esquema elétrico de 107 folhas e diagramas hidráulicos da hidráulica de trabalho, ride control, direção, freios e proteção contra sobrevelocidade.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
