O Manual de Serviço Liebherr L580-459 LogHandler é o documento técnico oficial em PDF, com 770 páginas em inglês, para a versão florestal da pá carregadeira L 580 fabricada pela Liebherr-Werk Bischofshofen. Ele cobre dados técnicos, plano de manutenção, testes e regulagens e o funcionamento de cada sistema: motor diesel D936 L A6 de 6 cilindros, tração hidrostática com dois motores de deslocamento variável, hidráulica de trabalho com cilindros de grande porte para a garra de toras, direção, freios, sistema elétrico, cabine e diagnóstico.

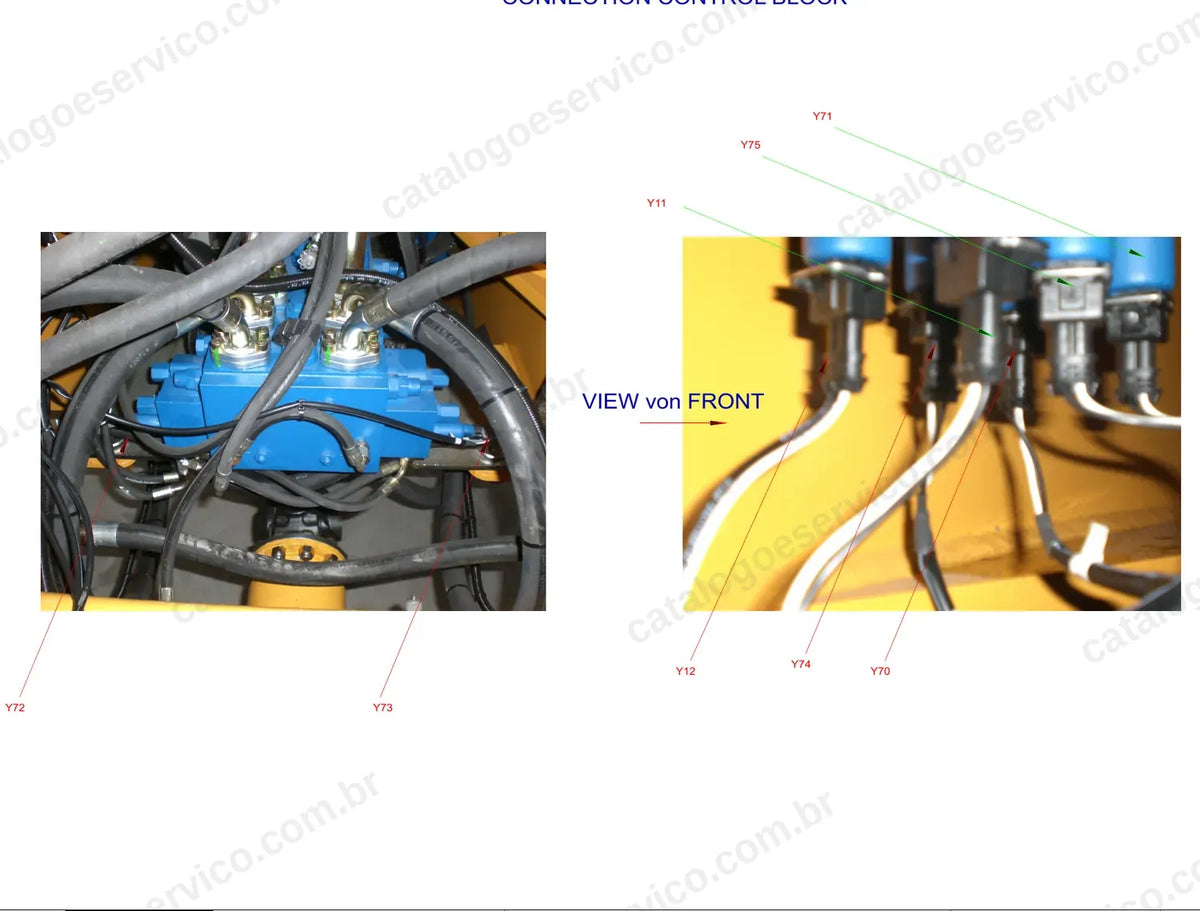

Esta edição de setembro de 2017 trata somente da L 580-459LG a partir do número de série 23166, com braços de elevação próprios do LogHandler, garras combinadas de 3,2 a 3,8 m² ou em formato de coração, alavanca de comando com funções estendidas e bloco de comando adicional com acionamento proporcional — além da bomba de direção que reforça a vazão da hidráulica de trabalho.
Destaques deste material
- Motor D936 L A6: 6 cilindros, 10.520 cm³, 230 kW a 2.000 rpm, torque máximo de 1.320 Nm a 1.300 rpm e folga de válvulas de 0,3/0,4 mm a frio.
- Tabela da máquina completa com garra: peso operacional de 33.450 a 33.850 kg, altura máxima de manipulação de até 6.354 mm e carga útil de até 8.800 kg a 37° de articulação.
- Tração hidrostática com bomba A4VG 125 EV de 300 l/min, motores A6VM 107 e A6VM 140 e teste de potência com pressão de 350 bar a 13 km/h.
- Bomba de trabalho A11VO 130 LRDS de 290 l/min com pressão diferencial de 25 bar e início de regulagem de potência em 180 bar.
- Eixos ZF MT-L 3105 com torques de aperto da porca do diferencial (1.200 Nm) e do cubo de roda, separados por faixa de número de série.

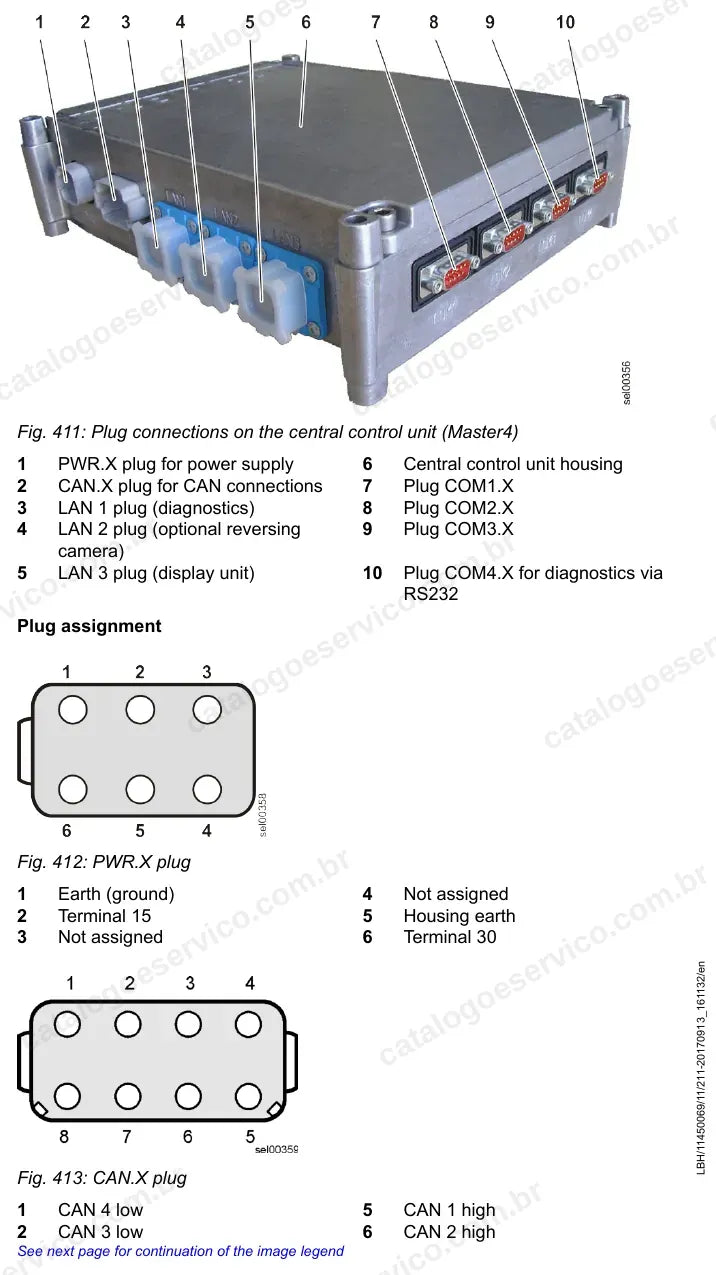

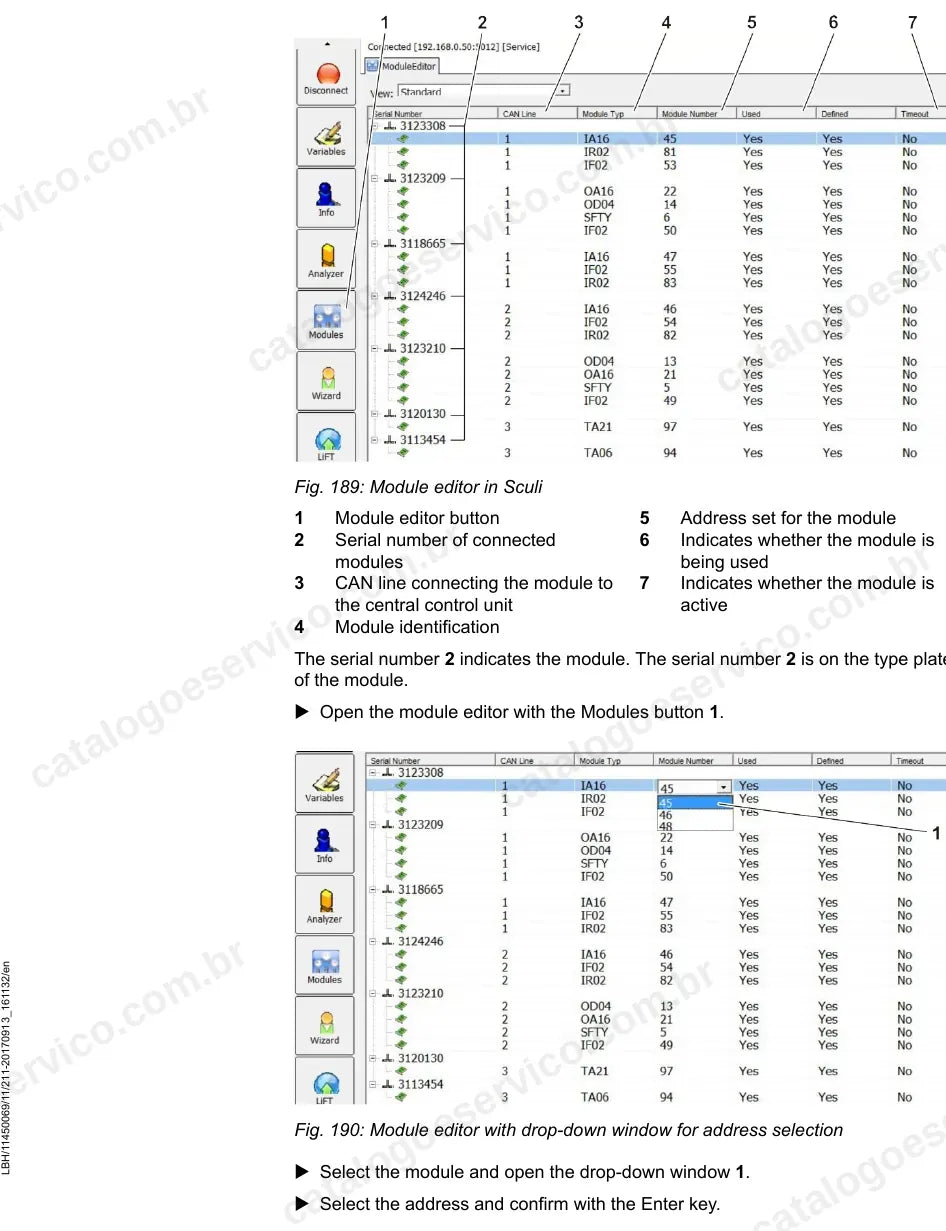

- Diagnóstico com o software Sculi: calibração de pedais e de bombas, endereçamento dos módulos CAN e conexões da central Master4.
O que este manual cobre
- Introdução, segurança e ferramentas especiais (incluindo cilindros do LogHandler)
- Dados técnicos

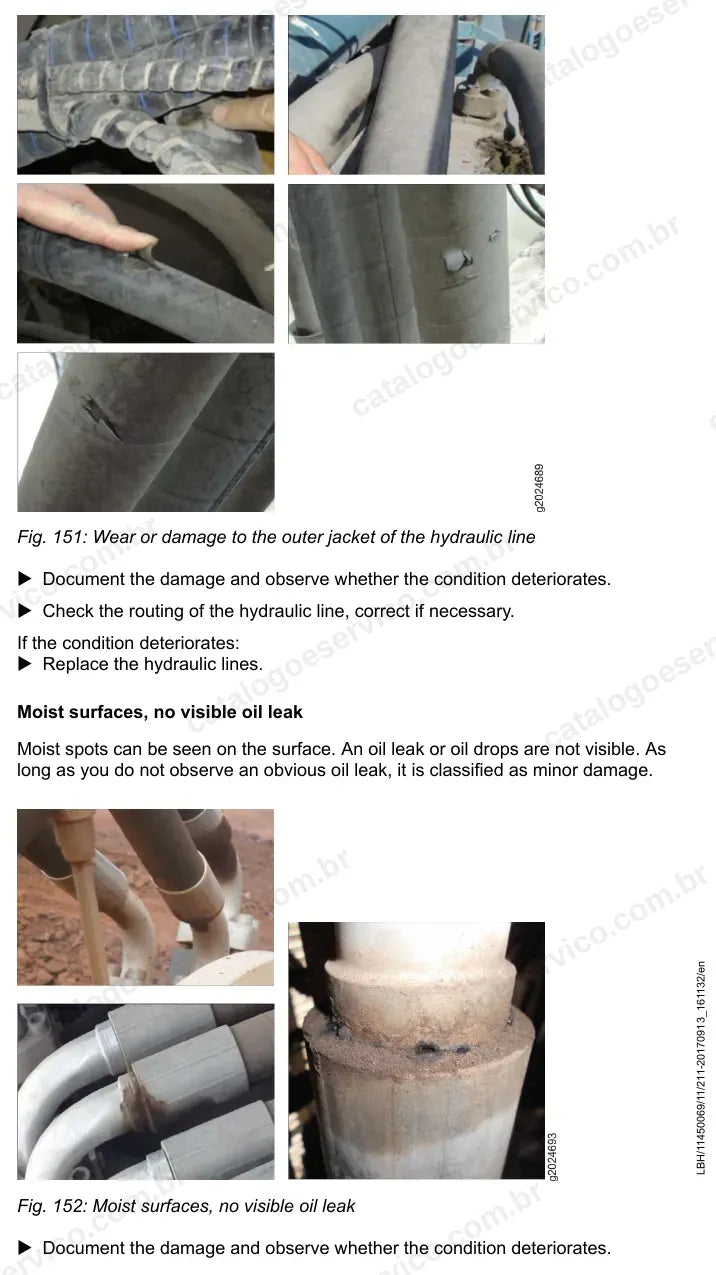

- Manutenção, testes e regulagens
- Grupo motriz (motor diesel) e sistema de arrefecimento
- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação (bomba e motores de deslocamento variável)
- Componentes hidráulicos e tanque
- Sistema de direção e direção de emergência
- Sistema de freios e proteção contra sobrevelocidade
- Sistema elétrico, esquemas e unidades de controle
- Transmissão, eixos e cardãs
- Estrutura, contrapesos e braços de elevação do LogHandler
- Cabine, aquecimento e ar-condicionado
- Lubrificação central, opcionais (LiDAT) e diagnóstico
Por que vale a pena
- Procedimentos de montagem e ajuste com torques de aperto e valores nominais da L580-459 LogHandler.
- Lista de verificação de regulagens com pressões nominais, rotações e pontos de medição para a hidráulica de trabalho, translação, direção e freios.
- Calibração automática da bomba de translação e dos motores de deslocamento variável, passo a passo.
- Diagnóstico de falhas do sistema elétrico e da central eletrônica com o software Sculi.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, serrarias, pátios de madeira e fábricas de celulose que operam a L580 LogHandler no manuseio de toras e precisam dos valores de fábrica para manter a máquina regulada e disponível.
Perguntas frequentes
Serve para qual versão da L580?
Para a pá carregadeira L 580-459LG LogHandler (versão florestal com garra), motor D936 L A6 Stage IIIA, a partir do número de série 23166.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos da hidráulica de trabalho, pilotagem, direção, freios e ventilador, além do capítulo de esquemas elétricos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
