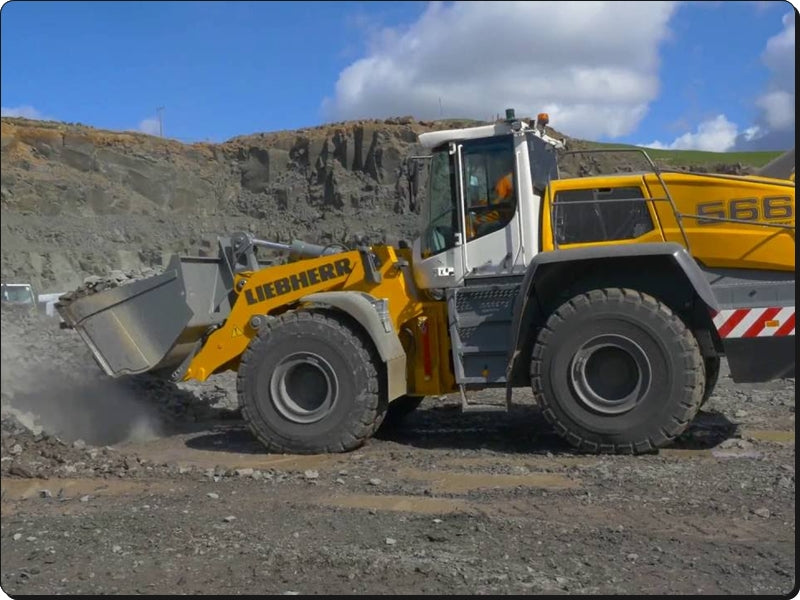

O Manual de Serviço Liebherr L566-1618 é a documentação técnica oficial em PDF da pá carregadeira de rodas montada pela Liebherr Machinery em Dalian, na China: 644 páginas em inglês com dados técnicos, plano de manutenção, tarefas de teste e regulagem e a descrição de funcionamento de cada sistema. O conteúdo vai do motor John Deere 6090HFL85 e da caixa de distribuição até a tração hidrostática, a hidráulica de trabalho, a direção, os freios, a eletrônica Master4, o câmbio, os eixos, a cabine e o diagnóstico.
Voltado à L 566-1618 a partir do número de série 36966, este manual separa os pontos que mudaram durante a produção: o reaperto das rodas passa de 700 Nm (séries 36966 a 38548) para 600 Nm a partir da 38549, e o motor do ventilador tem dados próprios a partir da série 40682.
Destaques deste material
- Tabela de testes e regulagens da tração: alta pressão da bomba A4VG 140 em 465 bar nos dois sentidos, corte de pressão em 430 bar e 340 bar a 13 km/h no teste de potência do motor.
- Motor diesel de 9 litros com injeção common rail eletrônica, 209 kW a 1.600 rpm, ordem de ignição 1-5-3-6-2-4 e termostato abrindo a 82 °C.
- Motores de translação A6VM 107 e A6VM 140 com calibração automática, e câmbio de 3 marchas com 3 embreagens de acoplamento.
- Hidráulica de trabalho com bomba A11VO 130 LRDS, controle piloto 4THF5, ride control e engate rápido para cinemática em Z.

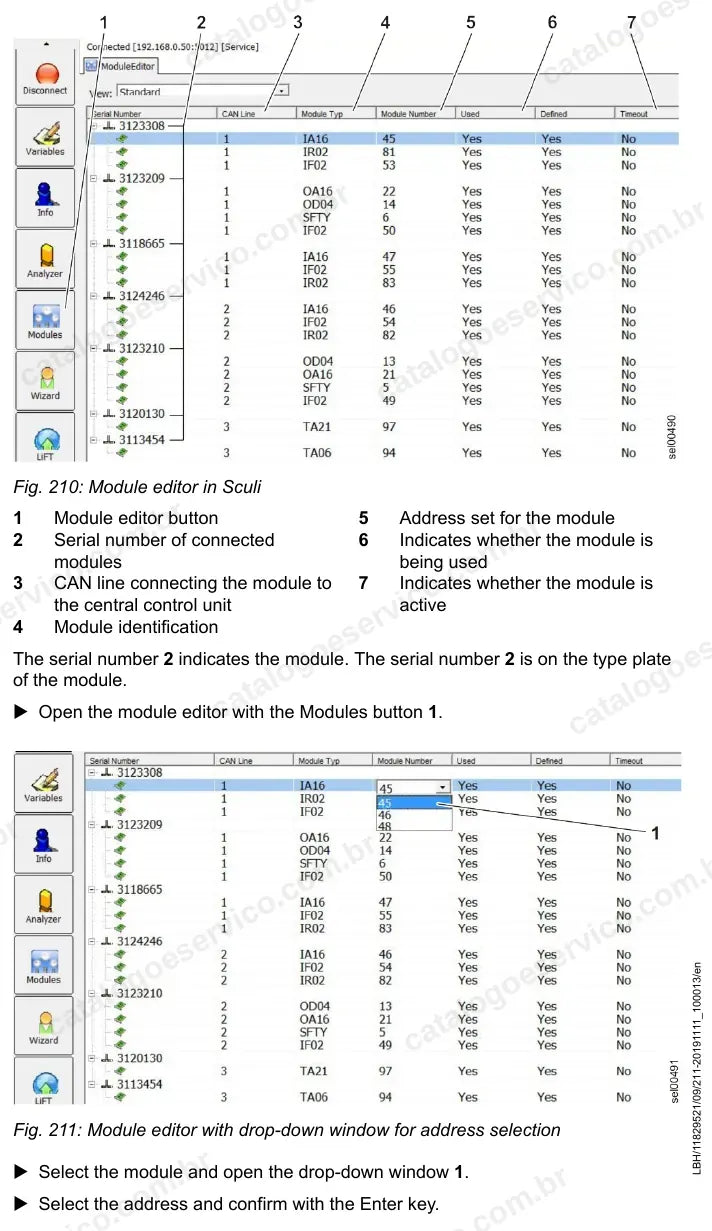

- Calibração do Display4 e reinstalação do software do display, além do editor de módulos CAN no Sculi.

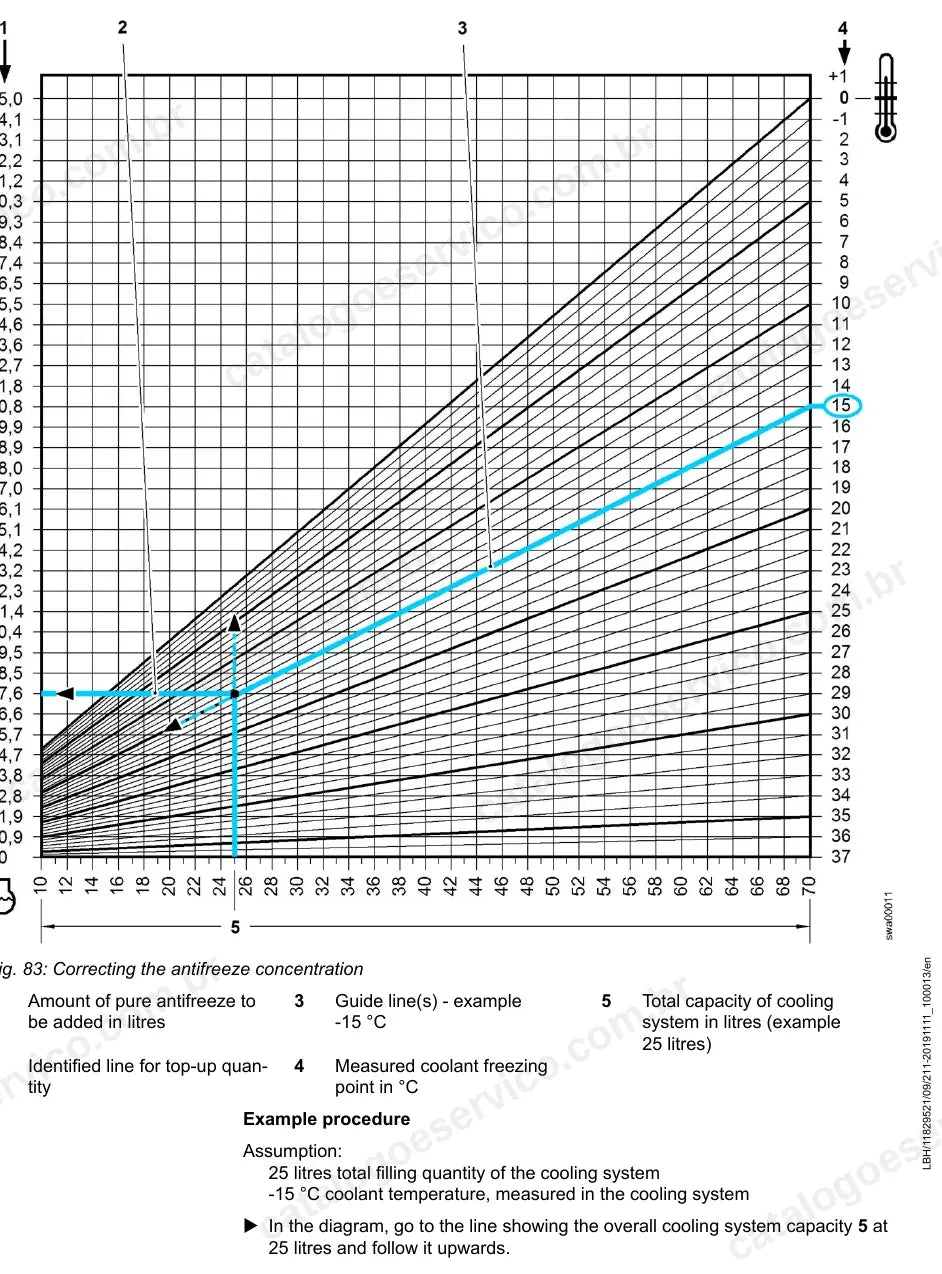

- Fluidos e capacidades: 400 l de diesel, 42 l no sistema de arrefecimento e 1,25 kg de gás R134a no ar-condicionado.
O que este manual cobre
- Introdução, segurança, normas e conservação
- Dados técnicos
- Plano de manutenção, lubrificantes e tarefas de teste e regulagem
- Motor diesel e grupo motriz
- Arrefecimento (hidráulica e eletrônica do ventilador)
- Hidráulica de trabalho e ride control
- Hidráulica de translação
- Tanque e componentes hidráulicos
- Direção e direção de emergência
- Sistema de freios e proteção contra sobrevelocidade
- Sistema elétrico e central eletrônica
- Câmbio, eixos e cardãs
- Estrutura, braços de elevação e engate rápido
- Cabine, climatização, lubrificação central e diagnóstico
Por que vale a pena
- Procedimentos de ajuste na sequência de fábrica, com torques de aperto e valores de referência da L566-1618.
- Pressões de teste e regulagem com indicação das tomadas de medição em cada circuito hidráulico.
- Localização de falhas pelos códigos de serviço exibidos no display e pelas tabelas de fusíveis e relés.
- Intervalos de manutenção e inspeção organizados por horas de trabalho, com lubrificantes recomendados.
Para quem é
Indicado para mecânicos de campo, oficinas independentes, locadoras e empresas de terraplenagem, pedreiras e portos que operam a L566-1618 importada da fábrica de Dalian e precisam de referência confiável para revisões e reparos.
Perguntas frequentes
Serve para qual série?
Para a pá carregadeira L 566-1618 a partir do número de série 36966. Onde o procedimento muda, o manual indica a faixa de série correspondente.
Está em português?
Não. O manual está em inglês técnico, como a documentação de serviço original da Liebherr.
Tem diagramas hidráulicos e elétricos?

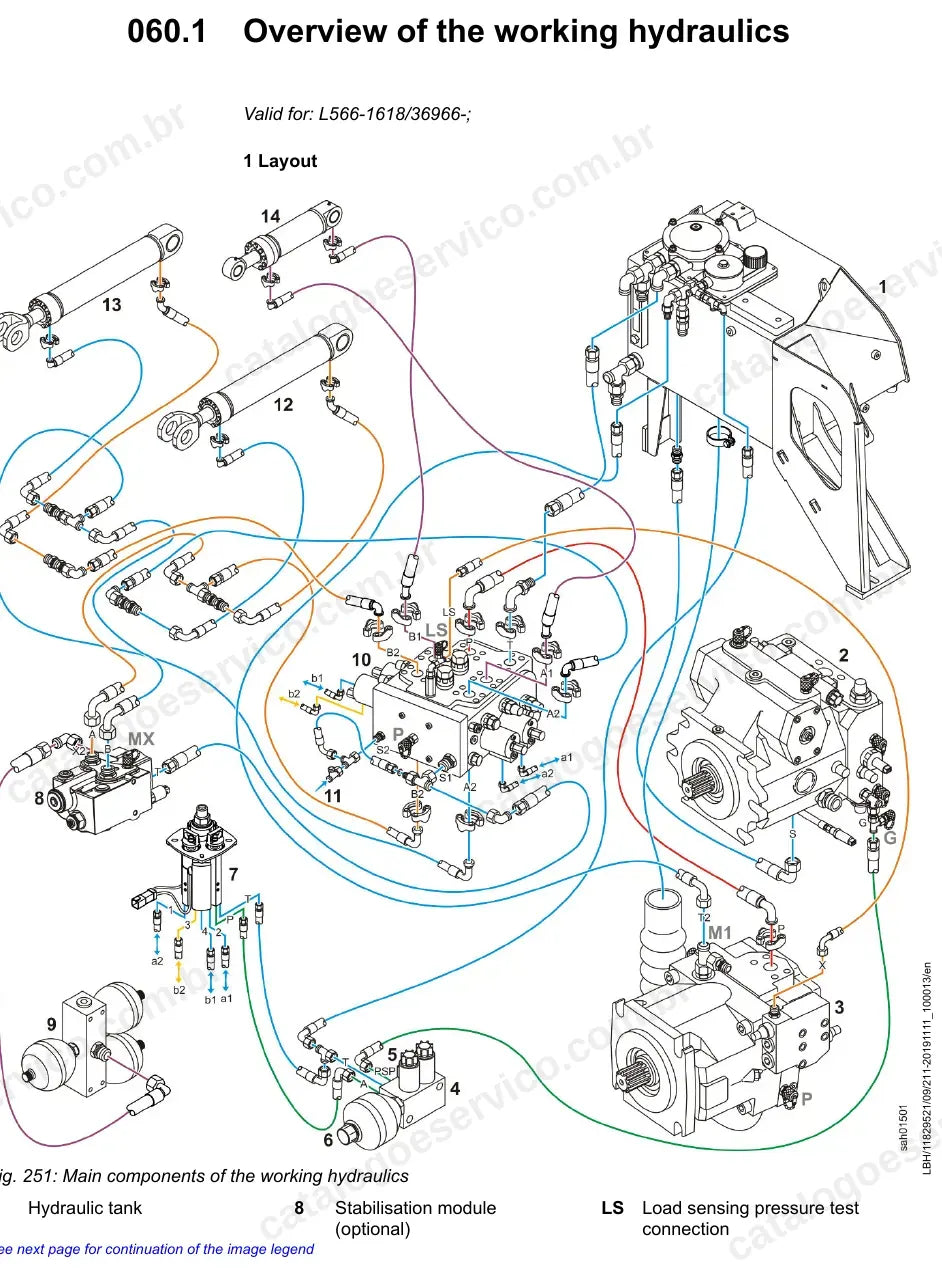

Sim. Há diagramas hidráulicos dos circuitos e folhas de esquema elétrico, com a localização dos componentes na máquina.
Como recebo o arquivo?
Após a aprovação do pagamento, o PDF é liberado para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
