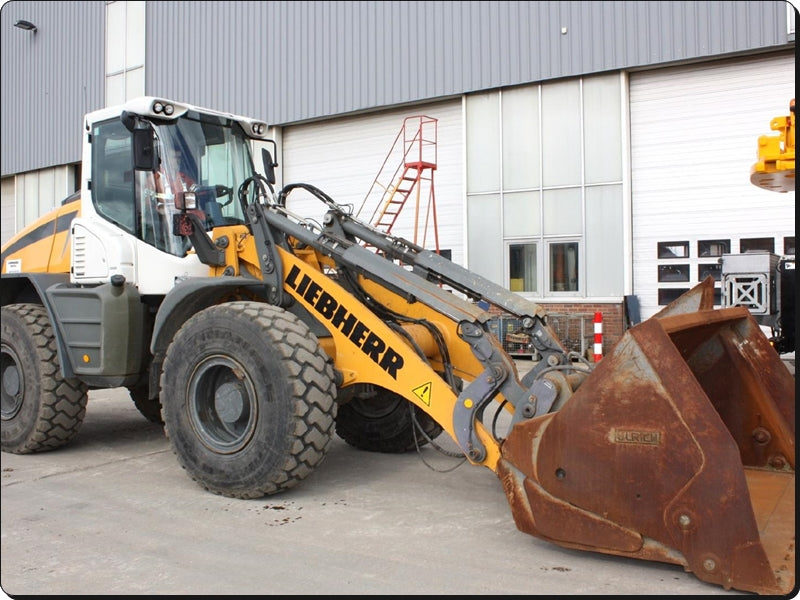

O Manual de Serviço Liebherr L538-1493 é o material técnico em PDF que orienta diagnóstico, ajuste e reparo, com 644 páginas em inglês, cobrindo L538, L 538-1493. Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão livre das páginas que precisar.
Destaques deste material
- Cobre as duas cinemáticas do equipamento de trabalho: cinemática Z e cinemática P (seções 060.1/060.2 e 150.1/150.2)
- Capítulo 010.3 com forças de pré-tensionamento e torques de aperto conforme DIN ISO 261 e instruções de montagem de pistão/porca de cilindro hidráulico (WN 4121)
- Remete explicitamente ao manual do operador e ao catálogo de peças para operação e peças de reposição
- Fabricado por Liebherr Machinery (Dalian) Co. Ltd. (China) - versão do L538 produzida em Dalian
- Inclui esquemas elétricos, planos hidráulicos e desenhos técnicos, além de procedimentos de remoção e instalação
- Capítulo 200 com lista de falhas e roteiro de localização de defeitos
O que este manual cobre
- 020 Dados técnicos (máquina completa, grupo motriz, hidráulica, eixos, cabine)
- 050 Sistema de arrefecimento (hidráulica e eletrônica do arrefecimento, radiador, ventilador reversível)
- 140 Partes estruturais em aço da máquina base (chassi, contrapeso, acesso à cabine)
- 080 Componentes hidráulicos (tanque hidráulico, sistema hidráulico)

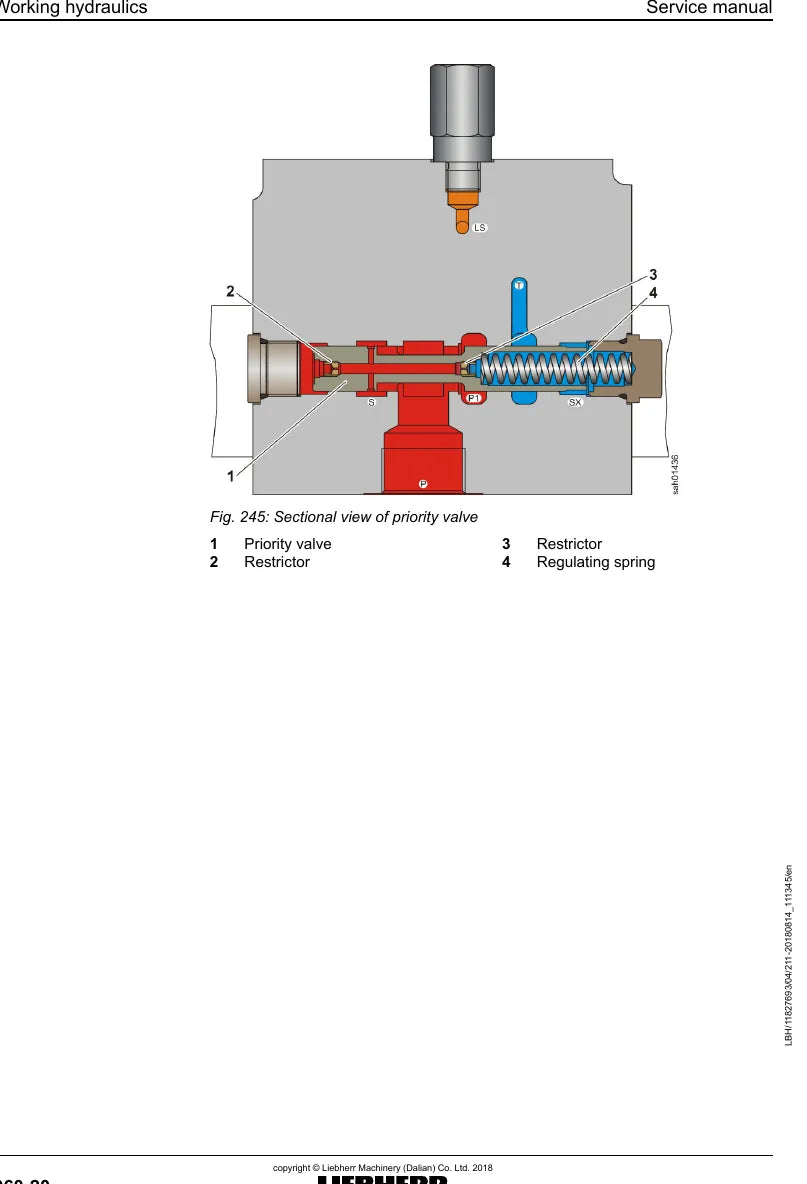

- 060 Hidráulica de trabalho (cinemática Z e P, bomba de trabalho, bloco de comando, comando piloto, Ride Control)
- 070 Hidráulica de translação (bomba de translação, motores de translação)

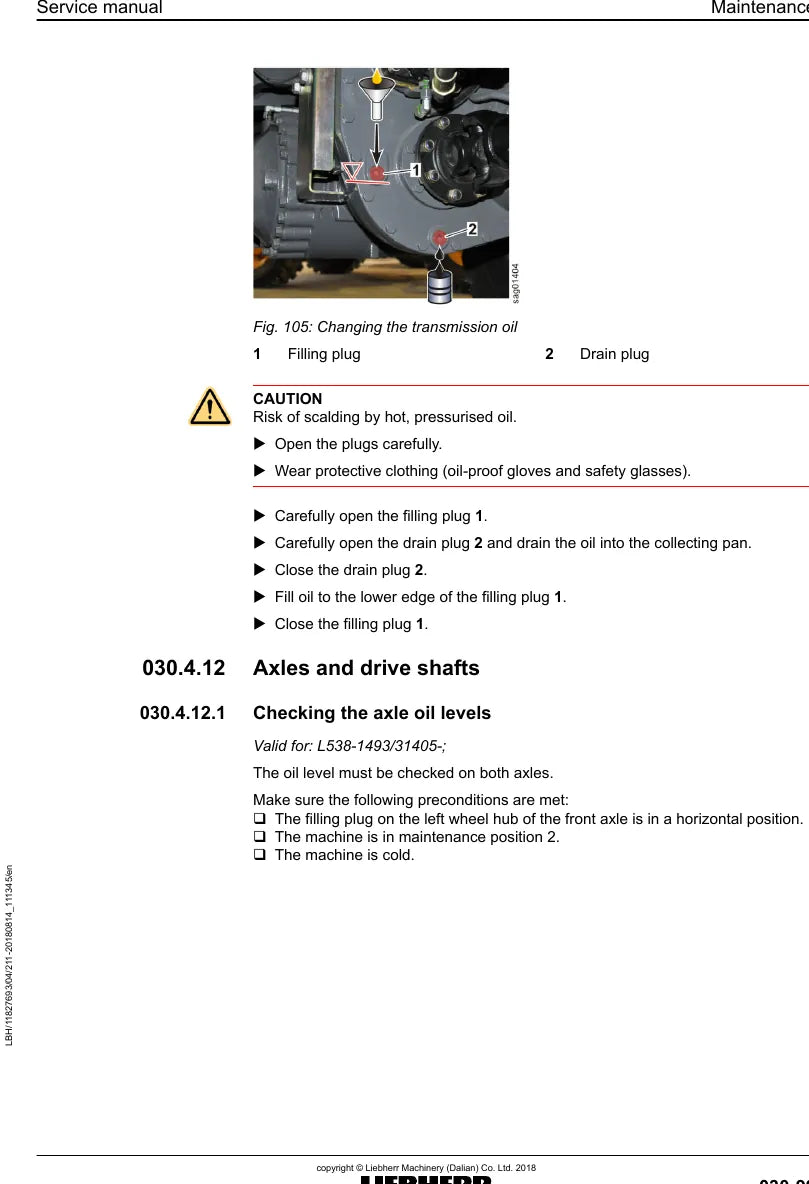

- 030 Manutenção (plano de manutenção e inspeção, capacidades e plano de lubrificação, lubrificantes e combustíveis, tarefas de teste e ajuste)
- 100 Sistema de freios (freio de serviço e de estacionamento)
- 120 Caixa de câmbio (visão geral, hidráulica e eletrônica da transmissão)
- 160 Cabine do operador, aquecimento e ar-condicionado (elementos de display e comando)
- 110 Sistema elétrico (esquemas elétricos, unidade de comando eletrônica, componentes da cabine e da traseira, câmera de ré)
- 150 Equipamento de trabalho (braços de elevação cinemática Z/P, engate rápido, caçamba)
Referências do documento: 11827693 · versão 04 · 08-2018 · LBH/11827693/04/211-20180814_111345/en.
Por que vale a pena
- Traz os valores de ajuste e as pressões que não estão no manual do operador.
- Serve de apoio para treinar mecânicos novos com o material da própria fábrica.
- Evita tentativa e erro: você consulta o procedimento correto antes de abrir o conjunto.
- Reduz o tempo parado da máquina porque o caminho de diagnóstico já vem pronto.
Para quem é
- Proprietários que acompanham o serviço de perto
- Equipes de manutenção de frota
- Escolas técnicas e cursos de manutenção
- Técnicos autônomos de campo
Pessoal técnico treinado da organização Liebherr e de seus concessionários
Perguntas frequentes
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
O manual é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita muito o uso com tradutor.
Serve para o meu modelo?
Ele cobre L538, L 538-1493. Confira a identificação da sua máquina e, na dúvida, chame no WhatsApp que a gente confere junto.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
