O Manual de Reparação Liebherr D9508 A7 é o documento técnico oficial em PDF que a assistência usa no dia a dia, com 284 páginas em inglês, cobrindo D9508 A7, D9512 A7. Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão livre das páginas que precisar.
Destaques deste material
- Cobertura detalhada do sistema Common Rail: unidade dosadora, bomba de alta pressão, rail, injetores e chicote sobre injetor
- Distingue faixas de número de série para procedimentos do virabrequim (D9508 a partir de 2010-14-0067; D9512 a partir de 2009-16-0239)
- Capítulo 1 sozinho tem mais de 180 páginas de dados técnicos, torques especiais e ferramentas – é praticamente um livro de especificações
- Traz tabelas de torque para uniões métricas, em polegadas, anel cortante, Triple Lock e bujões VSTI, além de valores de reparo e desgaste
- Repair manual de fábrica com 284 páginas cobrindo dois motores: D9508 A7 e D9512 A7
- Trata do bloco bipartido (bedplate) com composto selante entre as metades, com sequência de aperto própria para o D 9508 e para o D 9512
O que este manual cobre
- Especificações de válvula reguladora de pressão, válvula de excesso, sensores e flange de aquecimento
- 5 Sistema de ar de sobrealimentação e escape
- 1 Informações gerais – estrutura do manual, símbolos e designação das notas de segurança
- 1.11 Ferramentas especiais – montagem em cavalete, olhais de içamento, dispositivos de giro e de ângulo de aperto
- 1.6.2 Torques e especificações especiais: união das metades do bloco (bedplate) do D 9508 e do D 9512, bujões, válvula de dreno de óleo, biela e cabeçote
- 1.6.3 a 1.6.11 Agentes de limpeza e trava-roscas, torques padrão métricos e em polegadas, uniões de anel cortante, Triple Lock, bujões VSTI e valores de reparo e desgaste
- Especificações do coletor e do tubo de escape (incluindo variantes do D9512) e do adaptador de recirculação de gases (AGR)
- 3 Motor – acessórios do virabrequim, retenção dianteira, volante, retenção traseira e engrenagem do virabrequim
- Especificações do sistema Common Rail: atuador da bomba de alta pressão, unidade dosadora, bomba alimentadora, injetores, tubos de pressão e linhas do rail
- 3 Pistão com biela, anéis de pistão e camisas de cilindro (com faixas de série específicas para D9508 e D9512)
- 4 Sistema de combustível e de injeção – linhas de combustível, linhas de injeção, tubos de pressão e injetores

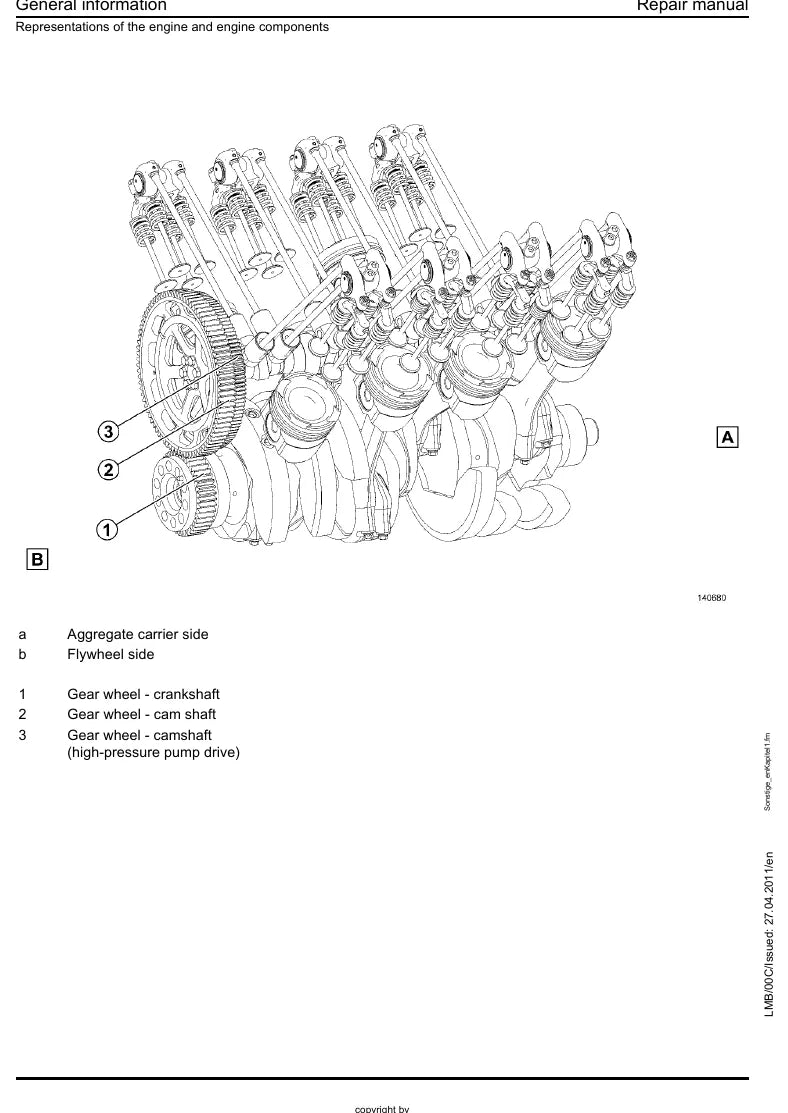

- 1.7 Vistas do motor (lado do suporte de agregados e lado do volante), corte transversal, virabrequim e trem de engrenagens
Referências do documento: Order number 10412161 · Versão 00C – emitido em 27.04.2011 · Números de série a partir de 2006-14-0000 (D9508 A7) e 2006-16-0000 (D9512 A7) · D9508 a partir de 2010-14-0067 e D9512 a partir de 2009-16-0239 (procedimento do virabrequim).
Por que vale a pena
- Evita tentativa e erro: você consulta o procedimento correto antes de abrir o conjunto.
- Serve de apoio para treinar mecânicos novos com o material da própria fábrica.
- Traz os valores de ajuste e as pressões que não estão no manual do operador.
- Dá autonomia à sua oficina para executar serviços que hoje dependem de terceiros.
Para quem é
- Proprietários que acompanham o serviço de perto
- Empresas de locação de equipamentos
- Escolas técnicas e cursos de manutenção
- Técnicos autônomos de campo
Mecânicos e pessoal de oficina de concessionárias e filiais Liebherr responsáveis pelo reparo e pela montagem dos motores diesel D9508 A7 e D9512 A7.
Perguntas frequentes
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
O manual é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita muito o uso com tradutor.
Serve para o meu modelo?
Ele cobre D9508 A7, D9512 A7. Confira a identificação da sua máquina e, na dúvida, chame no WhatsApp que a gente confere junto.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
