Descrição
Manual de Serviço Escavadeira Hidráulica Komatsu PC160LC-8 — publicação técnica oficial em formato PDF com 1.024 páginas em português. Referência completa com procedimentos de reparo e diagramas de cada sistema.

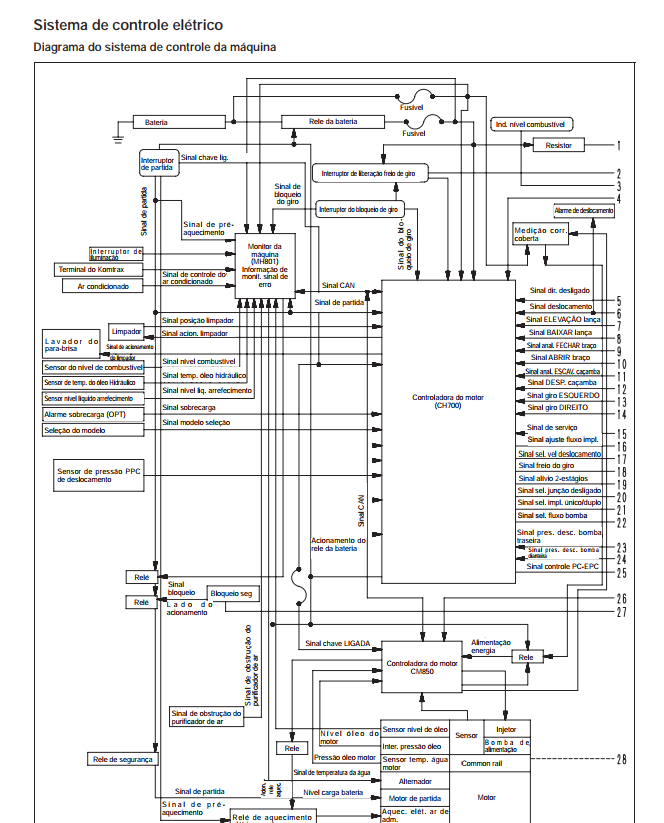

Referência oficial: KPBM456608. Cobre escavadeiras da série B30001 e acima, equipadas com motor GALEO ecot3. Inclui diagramas detalhados do sistema de controle elétrico com barramento CAN e controladoras CH700/CM850, esquemas hidráulicos completos do sistema de válvulas e circuitos de pressão, além de fluxogramas de diagnóstico organizados em três modos independentes: elétrico, hidráulico/mecânico e motor. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Komatsu
- Modelo: PC160LC-8
- Tipo: Escavadeira Hidráulica
- Páginas: 1.024
- Tamanho: 55 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: KPBM456608
- Série: PC160LC-8 – B30001 e acima
- Motor: GALEO ecot3
Procedimentos e Sistemas Cobertos
Estrutura, Função e Padrões de Manutenção: Peças relacionadas ao motor, radiador, resfriador de óleo, pós-resfriador e resfriador de combustível, trem de força, círculo do giro, mecanismo de giro, comando final, roda motriz, armação de esteiras e mola tensora, roda-guia, roletes superior e inferior, sapata da esteira.
Sistema Hidráulico: Tanque e filtro hidráulico, bomba hidráulica, válvula de controle, CLSS, funções e operação por meio de válvula, controle da válvula, válvula PPC, válvula solenóide, acumulador PPC, filtro do óleo de retorno, junta de rótula central, motor de deslocamento, motor do giro, válvula seletora de circuito do implemento, cilindro hidráulico.
Sistema Elétrico: Controle do motor, sistema de controle elétrico, sistema de monitoramento, sensores, sistema do terminal KOMTRAX.
Testes e Ajustes: Medição da rotação do motor, pressão do ar de admissão, ajuste da folga das válvulas, medição da pressão de compressão, pressão do óleo do motor, medição e ajuste de pressões nos circuitos de equipamento de trabalho, giro e deslocamento, sangria de ar de todas as peças, testes e ajustes do desvio de deslocamento, verificação de vazamentos.

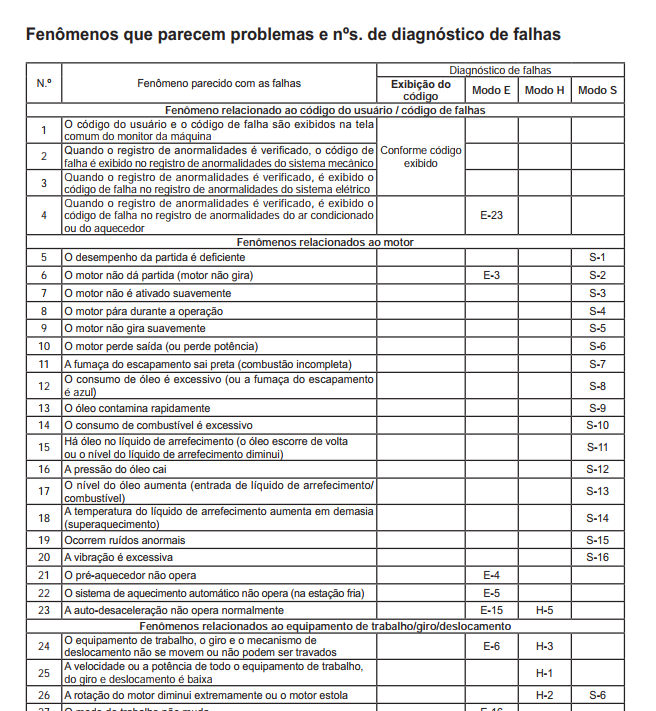

Diagnóstico de Falhas: Tabela de códigos de falhas, localização de fusíveis, diagnóstico do sistema elétrico (modo E — 27 situações), diagnóstico dos sistemas hidráulico e mecânico (modo H — 29 situações), diagnóstico do motor (modo S — 16 situações).

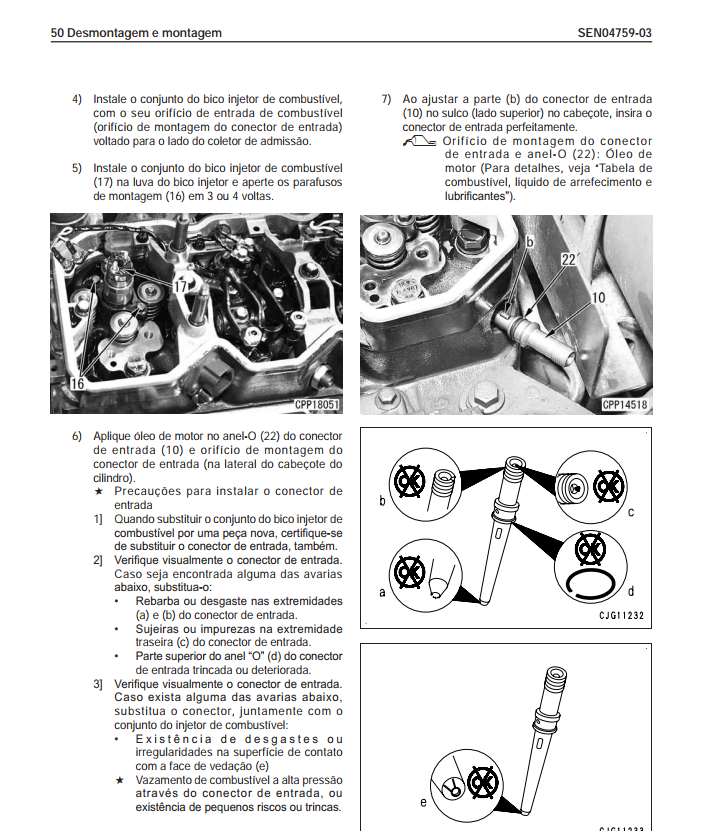

Desmontagem e Montagem: Motor e sistema de arrefecimento, trem de força, armação e material rodante, sistema hidráulico, equipamento de trabalho, cabina e seus implementos, sistema elétrico.

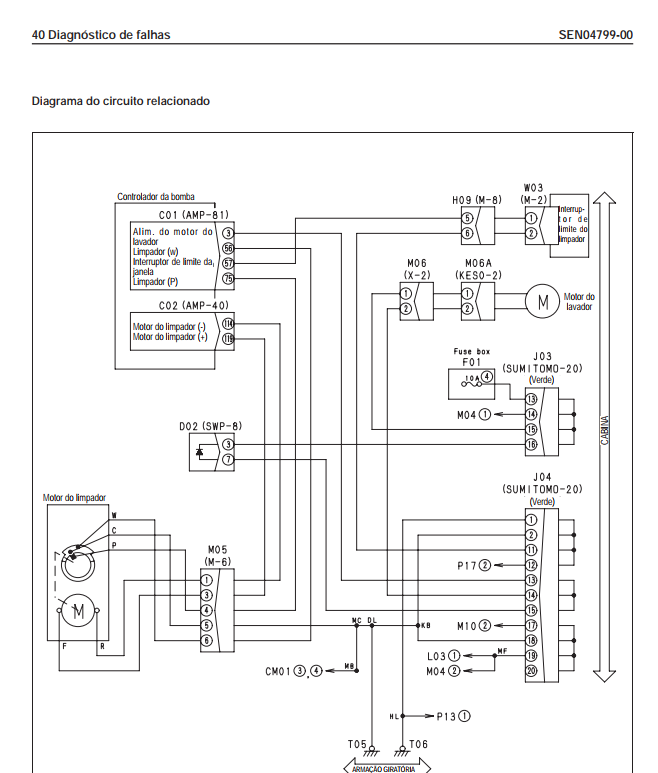

Diagramas e Desenhos: Diagrama do circuito hidráulico, diagrama do circuito elétrico em 6 folhas, tabela de conectores e layout.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Mola da válvula de retenção: tamanho padrão 21,9 x 5 mm — carga instalada 2,0 N (0,2 kg); limite de reparo: 1,6 mm / 0,16 kg
- Mola de retorno do carretel de junção de deslocamento: 19,3 x 7,5 mm — carga instalada 15,7 N (1,6 kg); limite de reparo: 12,6 N (1,3 kg)
- Mola de retorno do carretel de sangria: 23,3 x 12,5 mm — carga instalada 3,9 N (0,4 kg); limite de reparo: 3,1 N (0,3 kg)
- Ferramenta especial para torque TORX: Torquímetro hexlobe 3,26 mm — KTC Q4T15 ou equivalente (ref. Komatsu disponível no comércio)
- Diagnóstico estruturado em três modos: Modo E (elétrico), Modo H (hidráulico/mecânico) e Modo S (motor)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Komatsu e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças PC160LC-8.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui diagnóstico de falhas por código?
Sim, contém tabela completa de códigos de falha com diagnóstico em três modos: Modo E (elétrico), Modo H (hidráulico/mecânico) e Modo S (motor), cobrindo desde falhas simples até fenômenos complexos com procedimentos de teste para cada situação.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço Komatsu que temos disponíveis.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
