Descrição
Este manual aborda itens como Motor, Chassi e estrutura, Sistema de arrefecimento, Ar-condicionado, Rodas e pneus, Tomada de força, entre outros.

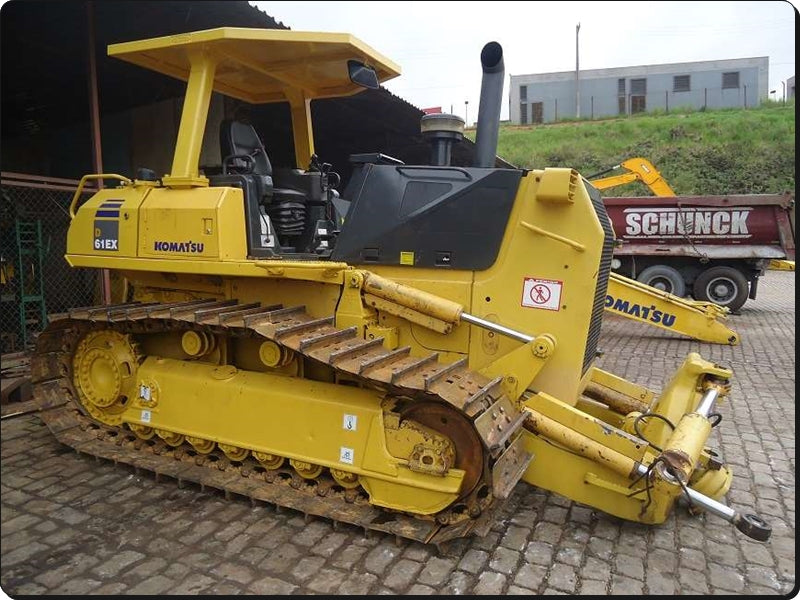

Este manual de serviço de fábrica reúne o passo a passo da manutenção pesada, com torques, folgas e diagnóstico. Dá o respaldo técnico para reparar o trator D61EX-15, de esteiras, empregado em desmonte, aterro e limpeza de terreno.
Especificações
- Modelos cobertos: D61EX-15, D61PX-15
- Páginas: 988
- Idioma: Inglês
Dados Técnicos Incluídos
- Inclui os torques de aperto recomendados pela fábrica, por componente.
- Inclui os códigos de falha e os fluxogramas de diagnóstico para identificar problemas.
- Especifica as folgas, regulagens e ajustes recomendados pela fábrica.
- Indica as pressões de trabalho de fábrica dos sistemas hidráulico e de combustível.
- Traz as capacidades de óleo, combustível e fluidos da máquina.
Torques e Pressões de Fábrica (Exemplos)
Alguns valores de aperto/pressão de fábrica que constam no manual (confira sempre no manual antes de aplicar):
- At this time, the oil pressure in port C is: 1.00MPa
- Q At this time, the oil pressure is settled at: 2.84MPa
- PLS does not reach the spring load of: 3.4MPa
- A Use an oil pressure gauge of: 58.8 MPa
- With a torque of: 145±10 Nm
- Torque of: 70±5 Nm
O Que o Manual Ensina a Fazer
- Motor — ajuste e regulagem, diagnóstico de falhas, remoção e instalação, testes
- Sistema de arrefecimento — remoção e instalação, desmontagem e montagem, testes
- Sistema hidráulico — diagnóstico de falhas, desmontagem e montagem
- Transmissão — substituição, ajuste e regulagem, desmontagem e montagem
- Tomada de força — remoção e instalação, testes, desmontagem e montagem
- Freios — ajuste e regulagem
- Chassi e estrutura — desmontagem e montagem, remoção e instalação, testes, reparo e recondicionamento
Manual de Serviço vs Catálogo de Peças
Este manual de serviço traz os procedimentos de reparo, os torques de aperto e o diagnóstico. Para identificar e comprar a peça pelo número de fábrica, o documento complementar é o catálogo de peças.
Documentos do Mesmo Equipamento
Perguntas Frequentes
Motor: o que o manual cobre? Traz ajuste e regulagem, diagnóstico de falhas, remoção e instalação, testes.
Chassi e estrutura: o que o manual cobre? Traz desmontagem e montagem, remoção e instalação, testes, reparo e recondicionamento.
Serve para quais modelos? Cobre Komatsu D61EX-15: D61EX-15, D61PX-15.
A Use an oil pressure gauge of: qual o torque/valor de fábrica? 58.8 MPa, conforme o manual. Confira sempre no manual antes de aplicar.
