Descrição

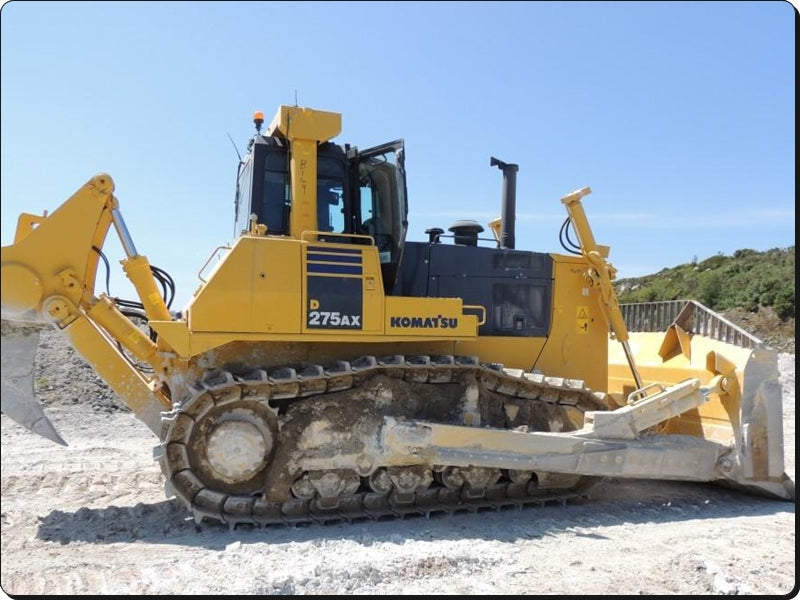

Manual de Serviço Trator de Esteiras Komatsu D275AX-5E0 — manual técnico em PDF com 1447 páginas em inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Referência oficial: SEN00919-02, linha GALEO. Cobre bulldozers da série 30001 and up, publicação de maio de 2007. Inclui diagramas elétricos detalhados do transmission controller TMCN3 com circuito da fan control solenoid valve, esquemas hidráulicos do sistema blade tilt PPC valve com operação em pitch mode e cilindros de inclinação, e procedimentos passo a passo com fotos reais para remoção e instalação de conjuntos como o final drive assembly (1.700 kg). Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Komatsu
- Modelo: D275AX-5E0
- Tipo: Trator de Esteiras (Bulldozer)
- Linha: GALEO
- Páginas: 1447
- Tamanho: 58,8 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: SEN00919-02
- Anos: 2007
- Série: 30001 and up
Procedimentos e Sistemas Cobertos
Structure, function and maintenance standard, troubleshooting com diagramas de circuito relacionados, removal and installation de conjuntos principais como final drive assembly, sistema hidráulico da lâmina com blade tilt PPC valve e cilindros de inclinação, sistema de transmissão com controller TMCN3, sistema elétrico com identificação de conectores e pinagem, fan control solenoid valve e self reducing pressure valve.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Final drive assembly: peso de 1.700 kg (procedimento de içamento detalhado)
- Sprocket tooth: 25 kg
- Guard (2): 30 kg
- Ferramentas especiais: 790-337-1032 (Lifting tool), 791-627-1320 (Shackle), 7911-627-1810 (Plate)
- Transmission controller TMCN3 (DRC-26-40SB) com conectores PL4 (DT-12) e FAC (DT-2)
- Circuitos PPC: PA1, PA3, PB1, PB3 para operação de tilt e pitch da lâmina
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças D275AX-5E0.
Perguntas Frequentes
Para que serve este manual?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
Tem diagramas elétricos e hidráulicos completos?
Sim, inclui diagramas elétricos do transmission controller com circuito da fan control solenoid valve e esquemas hidráulicos do sistema blade tilt PPC valve com operação em pitch mode.
Tem procedimentos de diagnóstico?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
