Manual de Oficina Fiat Kobelco W50/W60/W70 em PDF, 594 páginas em inglês. Referência para quem precisa identificar peça, conferir medida ou seguir a sequência certa de serviço na pá carregadeira de rodas.

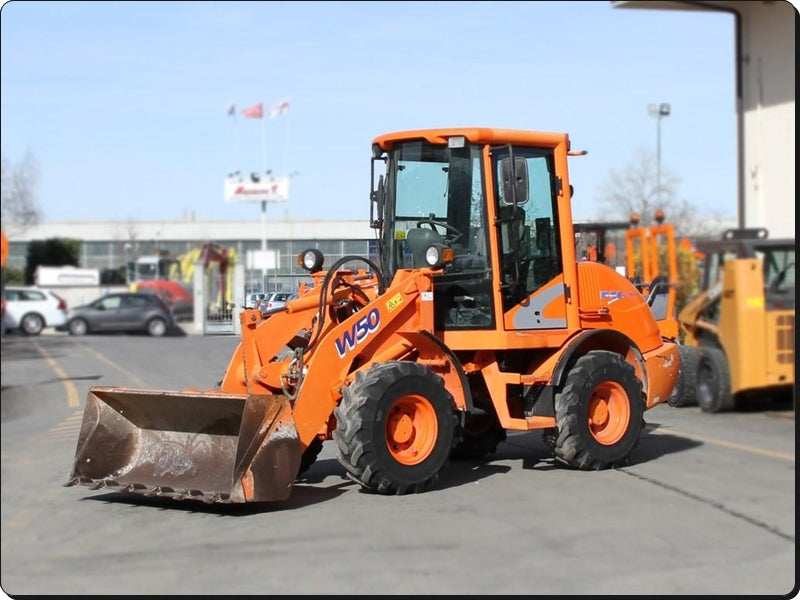

Fabricadas pela Fiat Kobelco, as pás carregadeiras de rodas W50, W60 e W70 dividem este Technical Handbook, publicação 604.06.995.02, edição de julho de 2002. São 594 páginas escritas para o mecânico de manutenção, com os procedimentos de reparo e revisão da máquina como ela sai de fábrica. O capítulo de eixos vai ao detalhe fino: montagem do diferencial, comparação dos números de par pinhão e coroa e cálculo das arruelas de espaçamento de 0,1, 0,3 e 0,5 mm. Traz ainda a transmissão hidrostática, o reparo da bomba A4VG 40-56 e do motor A6VM 80, freios, direção e os diagramas CAD do circuito elétrico com a explicação de como lê-los.
Destaques deste material
- Technical Handbook Fiat Kobelco das pás carregadeiras de rodas W50, W60 e W70, publicação 604.06.995.02, edição 07/02.
- 594 páginas escritas para o mecânico de manutenção, com procedimentos de reparo e revisão da máquina como entregue de fábrica.
- O texto trata as máquinas como Fiat-Hitachi Wheel Loader e remete às Operating Instructions e à Spare Parts List como documentação complementar.
- Traz capítulo completo de eixos: montagem do diferencial, comparação dos números de par pinhão/coroa e cálculo das arruelas de espaçamento de 0,1 / 0,3 / 0,5 mm (documento 2 800 920.01 en).
- Inclui seção de sistema elétrico com os novos diagramas CAD de circuito e sua leitura (publicação 2732947).
O que este manual cobre
- Dados de serviço gerais, tabelas de conversão e exemplos de cálculo
- Dados de serviço específicos das W50, W60 e W70 (Service Data W50 / W60 / W70)
- Motor diesel (03 Diesel engine)

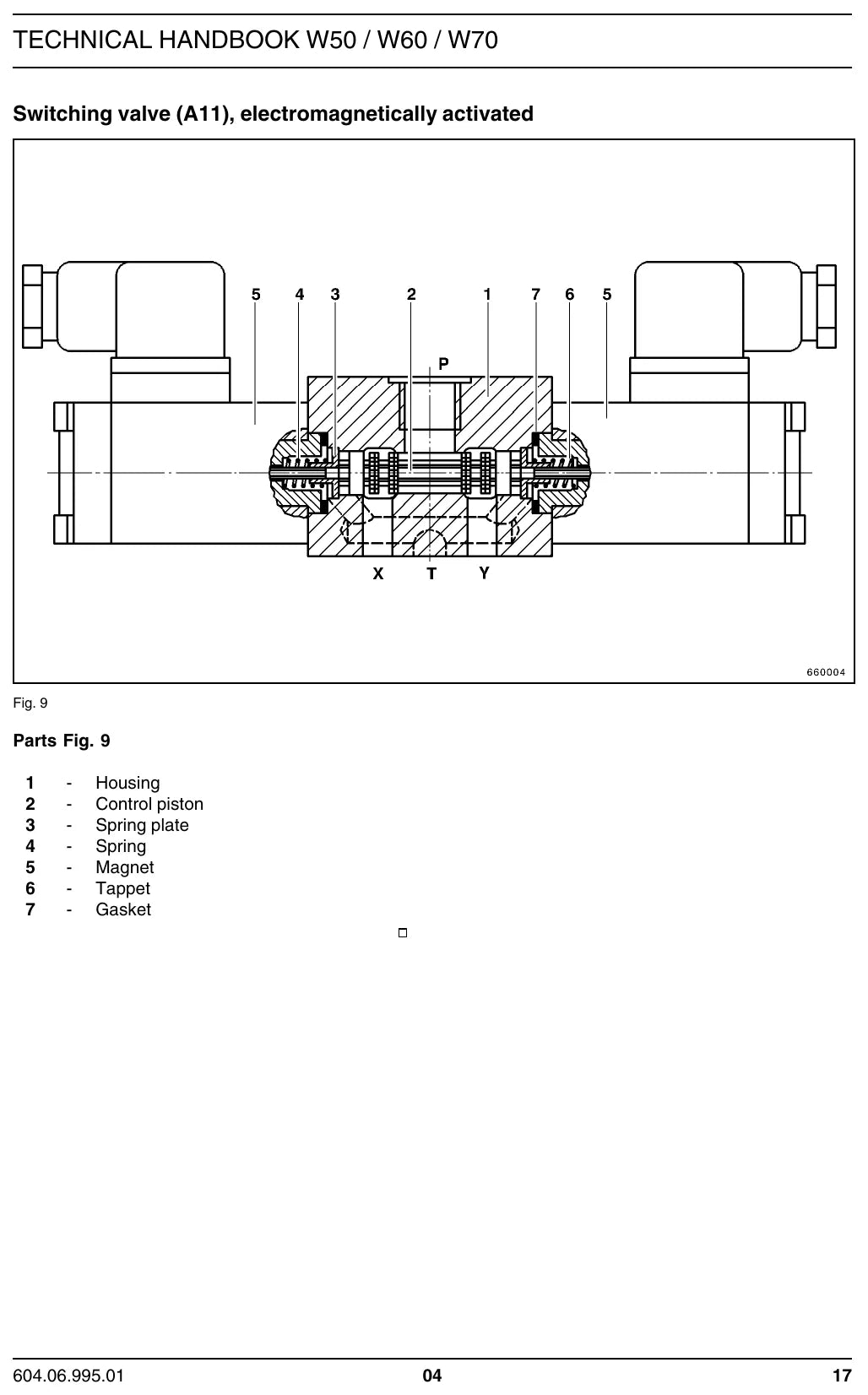

- Transmissão hidrostática de translação, com esquemas de circuito (04 TRAVEL DRIVE)

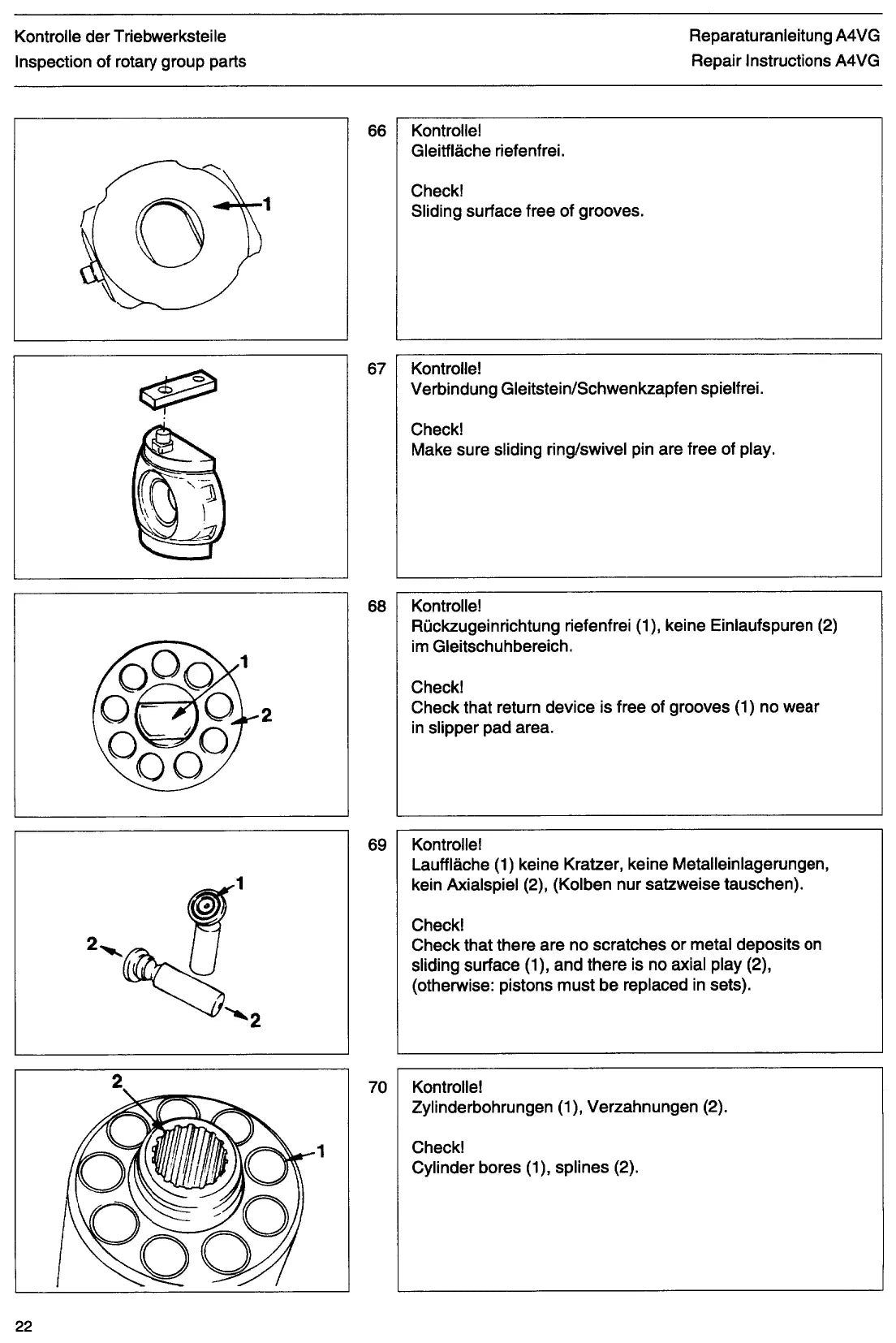

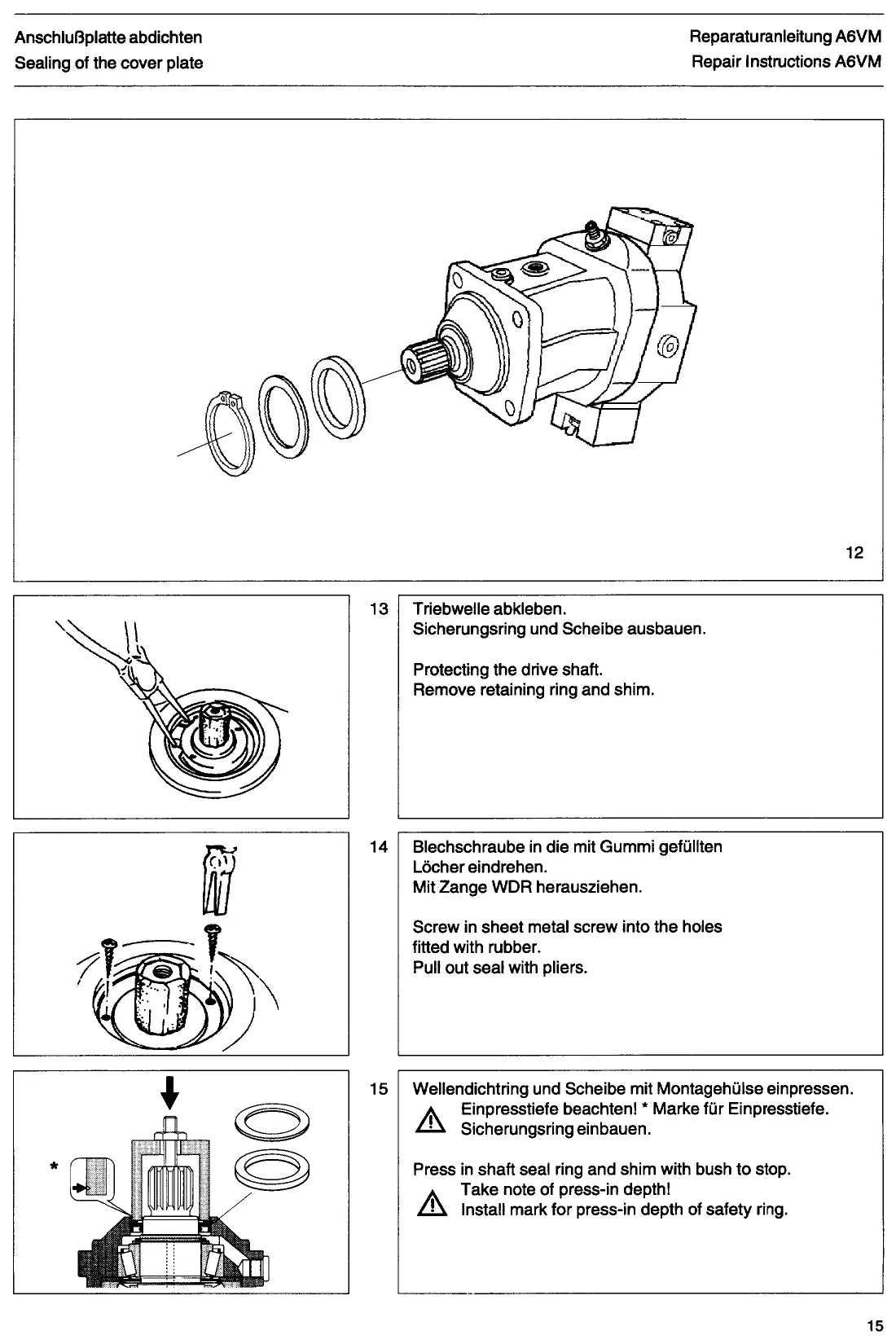

- Instruções de reparo da bomba hidráulica A4VG 40-56 e do motor hidráulico A6VM 80
- Eixos: diferencial, redutores e cálculo das arruelas de pinhão e coroa (Axles)
- Direção hidráulica, com esquema do circuito (06 STEERING)
- Sistema de freios, com esquema do circuito (07 BRAKES)

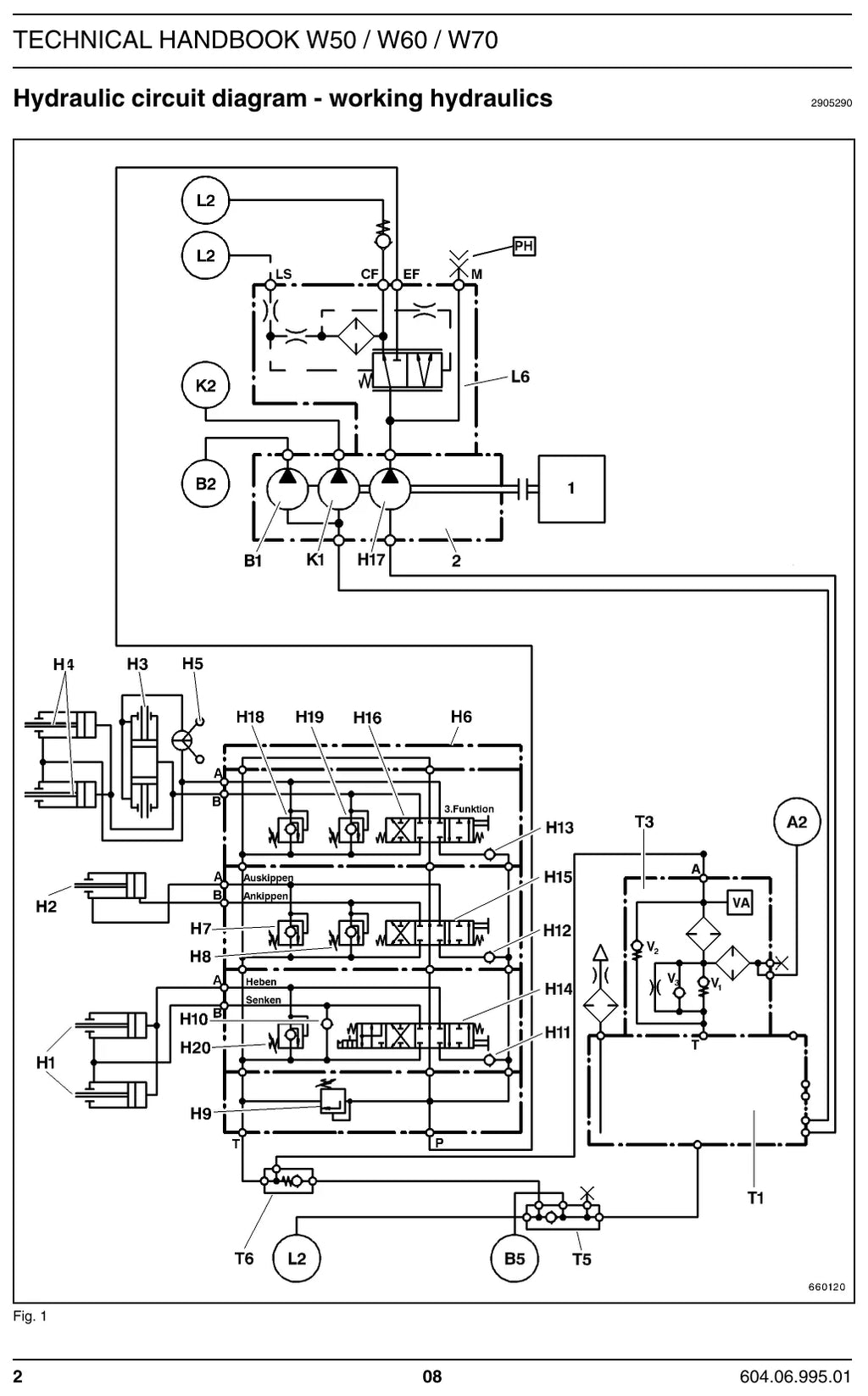

- Sistema hidráulico de trabalho (08 HYDRAULIC SYSTEM)
- Sistema elétrico e fundamentos de eletrotécnica
- Interpretação de esquemas elétricos e diagnóstico de falhas elétricas
- Chassi e articulação central (10 FRAME)
- Conexões, tubos e mangueiras (Fittings, pipes and hoses)
- Agentes de vedação, proteção, teste e limpeza
Por que vale a pena
- PDF pesquisável — dá para achar o conjunto pelo nome ou pelo número em segundos.
- Ajuda a decidir entre recuperar e substituir: os limites de desgaste estão no próprio manual.
- Diagnóstico organizado por sintoma, para não sair trocando peça por tentativa.
- Ajuda a treinar equipe nova com o material oficial, e não com o que cada um aprendeu de ouvido.
Para quem é
- Compradores e almoxarifes que precisam identificar o componente antes de cotar.
- Locadoras e frotistas que controlam o custo de manutenção.
- Construtoras e pavimentadoras que fazem manutenção própria da frota.
- Equipes de obra que precisam resolver a parada no próprio canteiro.
Perguntas frequentes
Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.
Como recebo o arquivo?
O download é liberado logo após a confirmação do pagamento, sem frete e sem espera. Dúvidas, chame no WhatsApp (62) 99846-7503.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas, os desenhos e os números de referência são universais — a leitura do desenho não depende do idioma.
O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
O arquivo é o documento oficial de fábrica?
É. Publicação 604.06.995.02. Cada figura, cada código e cada referência vêm da publicação original da Fiat Kobelco.
