O Manual de Serviço Kobelco SK70SR-1ES é o documento técnico oficial em PDF, com 1.012 páginas em inglês. É o material que a fábrica publica — as mesmas figuras, os mesmos códigos e a mesma organização que o técnico da rede usa.
Kobelco assina as 1.012 páginas do shop manual da SK70SR-1ES, book code S5YT0004E01, edição de fábrica de 2018 em inglês. A seção de motor entra no Isuzu série 4J (4JG1), inclusive na versão com resfriador de óleo opcional, e dá os dados de lubrificação: bomba trocoidal de 17,5 L/min a 1000 rpm, 392 kPa e óleo SAE 30. A válvula de controle é aberta em seis pranchas, e o motor de giro sai detalhado com redução planetária de dois estágios, freio mecânico e válvulas de alívio, reposição e bypass. Sete seções levam do padrão de manutenção ao diagnóstico de falhas, com capítulo próprio de segurança no serviço.
Destaques deste material
- Shop manual Kobelco da escavadeira hidráulica SK70SR-1ES, book code S5YT0004E01, edição de 2018 da Kobelco Construction Machinery Co., Ltd.
- 1012 páginas organizadas em 7 seções: especificações, manutenção, sistemas, desmontagem, diagnóstico de falhas, motor e procedimento de instalação de opcionais.
- A seção de motor trata do Isuzu da série 4J (4JG1), incluindo a versão com resfriador de óleo opcional.
- Traz os dados de lubrificação do motor: bomba trocoidal com vazão de 17,5 L/min a 1000 rpm, pressão de 392 kPa (4,0 kgf/cm²) e óleo SAE 30.
- Detalha a construção da válvula de controle em seis pranchas e o conjunto do motor de giro com redução planetária de dois estágios, freio mecânico, válvula de alívio, de reposição e de bypass.
O que este manual cobre
- Especificações e desempenho, com curva característica do motor (2. SPECIFICATIONS)
- Dimensões dos implementos (3. ATTACHMENT DIMENSIONS)
- Ferramentas de serviço (11. TOOLS)
- Manutenção padrão e cronograma de intervalos (12. STANDARD MAINTENANCE)
- Padrões de manutenção e procedimentos de teste (13. MAINTENANCE STANDARD AND TEST PROCEDURE)
- Sistema de controle mecatrônico (21. MECHATRO CONTROL SYSTEM)
- Sistema hidráulico (22. HYDRAULIC SYSTEM)

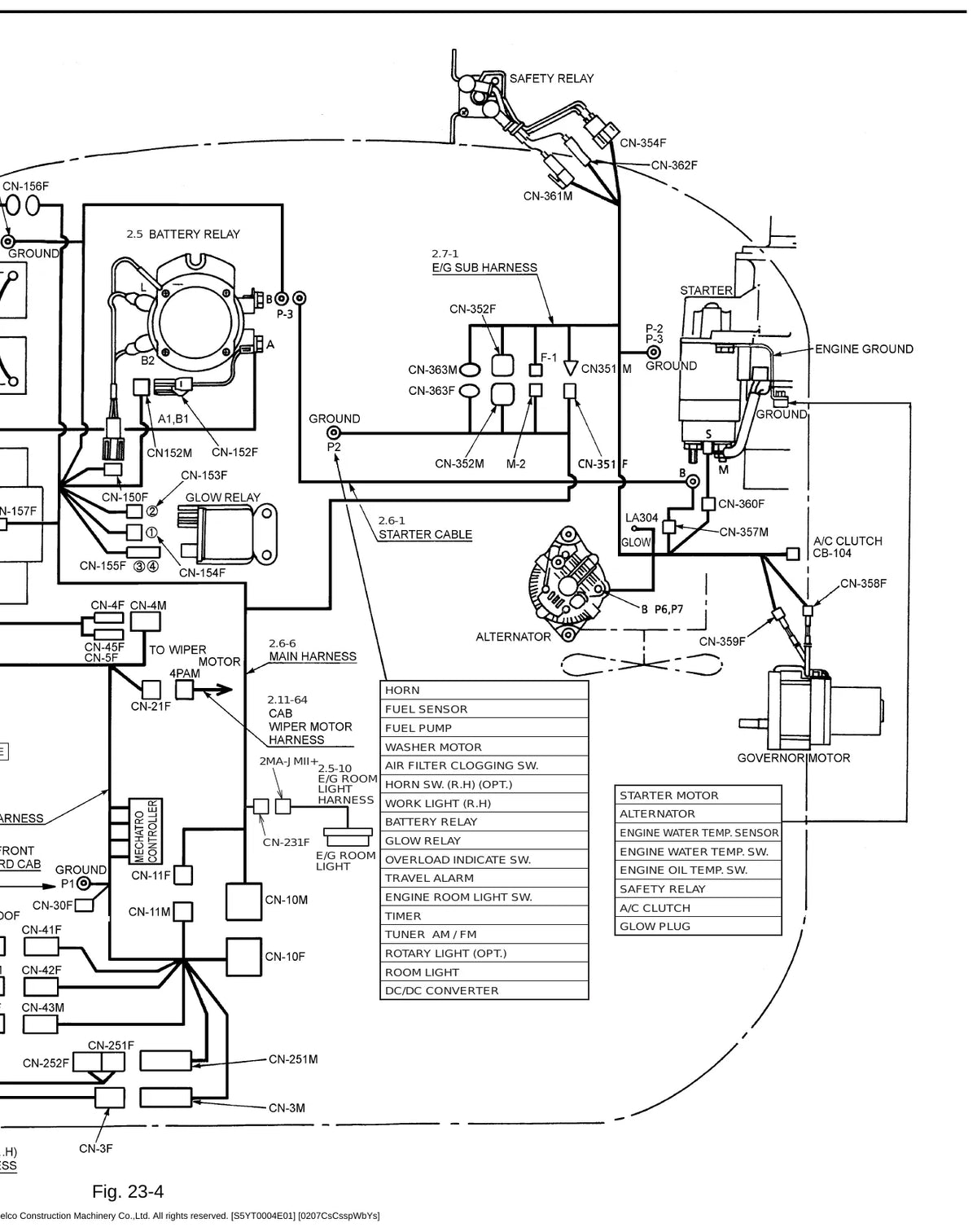

- Sistema elétrico (23. ELECTRICAL SYSTEM)

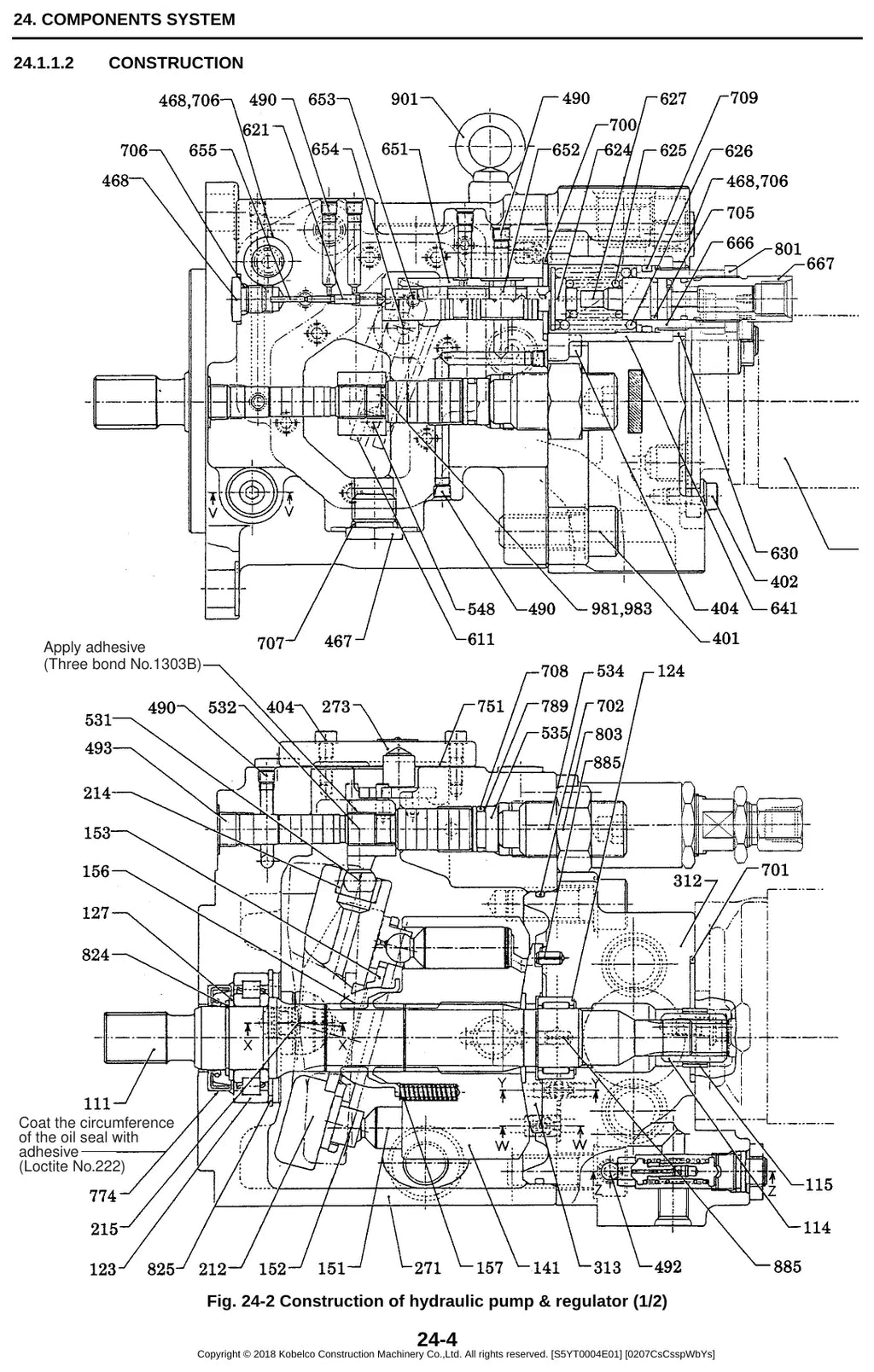

- Componentes do sistema: bombas, válvulas e motores (24. COMPONENTS SYSTEM)
- Sistema de ar-condicionado (25. AIR-CONDITIONER SYSTEM)
- Desmontagem e montagem geral (31. GENERAL DISASSEMBLY AND ASSEMBLY)
- Implementos, estrutura superior de giro e sistema de translação
- Diagnóstico de falhas: mecatrônica, hidráulico, elétrico e motor (41 a 44. TROUBLESHOOTING)

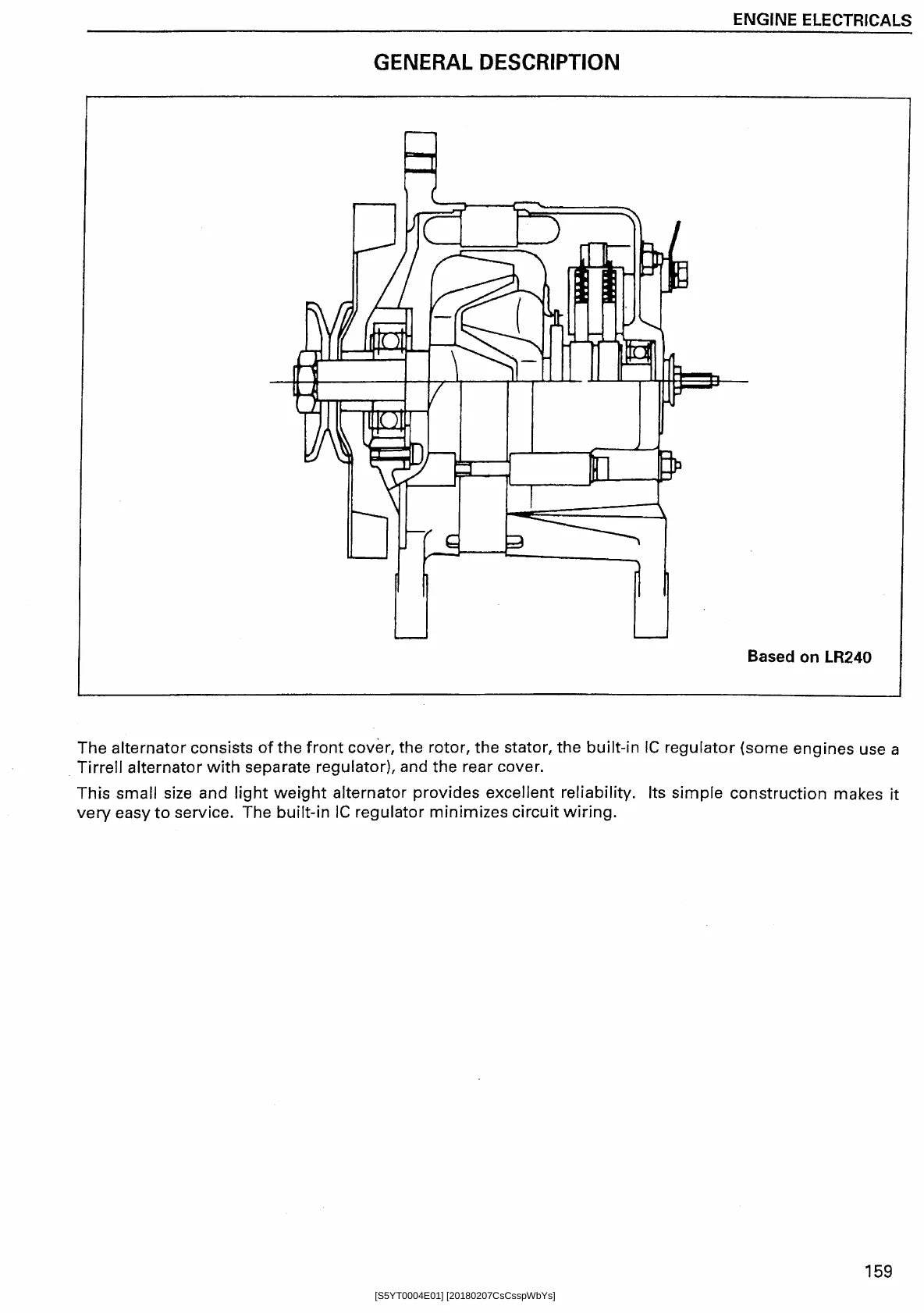

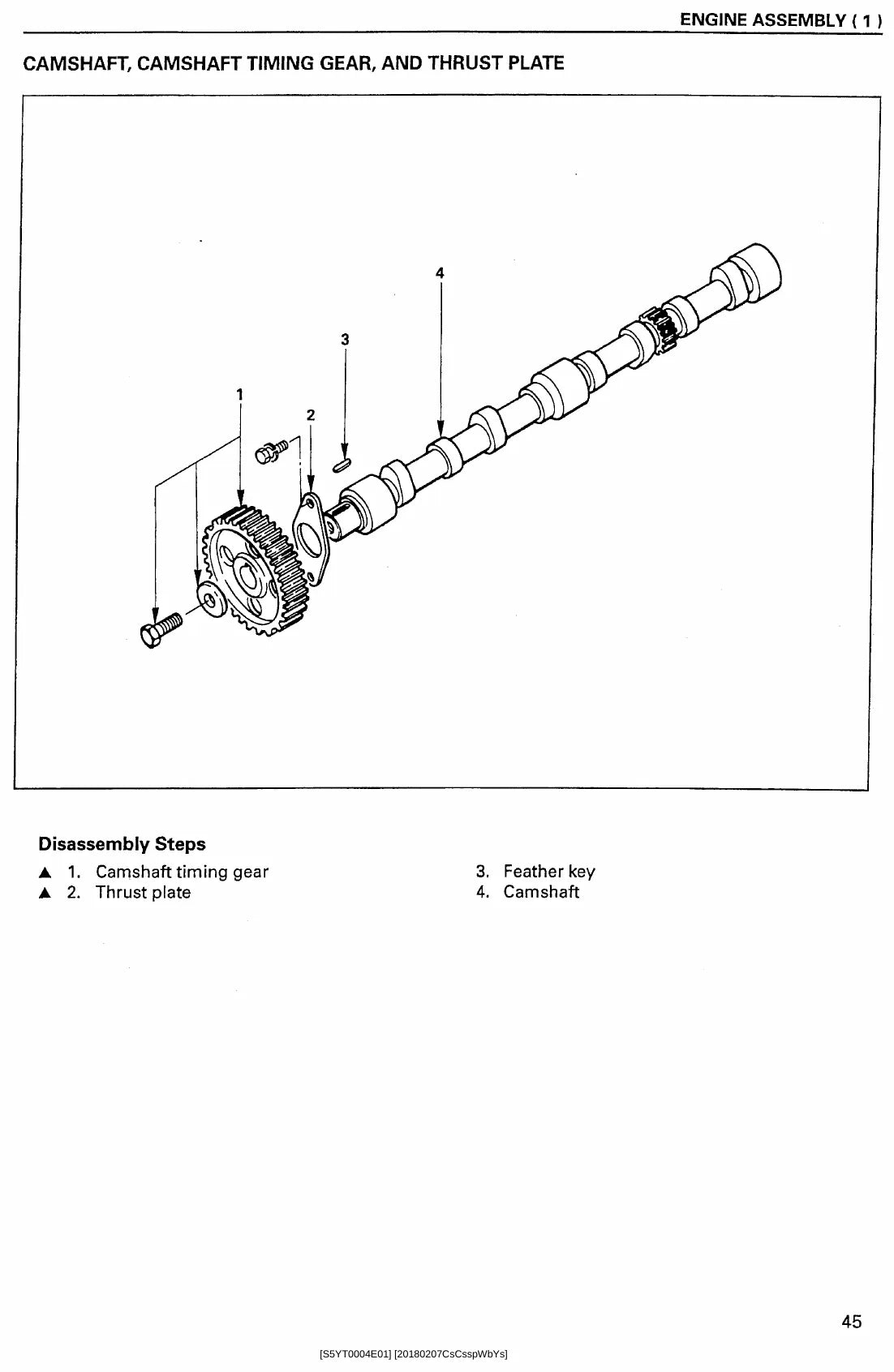

- Motor Isuzu série 4J e instalação de opcionais
Por que vale a pena
- Diagnóstico organizado por sintoma, para não sair trocando peça por tentativa.
- Entrega digital imediata, sem frete. Abre no celular na obra e no computador da oficina.
- Documento de fábrica, não é apostila: os códigos e as referências são os oficiais da Kobelco.
- Traz os procedimentos na sequência da fábrica, com os valores de torque e as folgas de montagem.
Para quem é
- Oficinas e assistências técnicas que atendem equipamentos Kobelco.
- Instrutores e equipes de treinamento em manutenção de equipamentos.
- Equipes de obra que precisam resolver a parada no próprio canteiro.
- Construtoras e pavimentadoras que fazem manutenção própria da frota.
Perguntas frequentes
O arquivo é o documento oficial de fábrica?
É. Publicação S5YT0004E01. Cada figura, cada código e cada referência vêm da publicação original da Kobelco.
O PDF é pesquisável?
É. O texto do PDF é selecionável, então dá para procurar pelo nome do conjunto ou pelo número da peça.
Dá para imprimir só a parte que eu preciso?
Dá. É um PDF comum: você abre, acha o conjunto e imprime só aquelas páginas.
Serve para a minha máquina?
Este exemplar cobre SK70SR-1ES. Confira o modelo e o número de série na plaqueta; se o seu for outro, chame no WhatsApp (62) 99846-7503 que a gente confere antes da compra.
Em que idioma está o arquivo?
Este exemplar está em inglês. As vistas, os desenhos e os números de referência são universais — a leitura do desenho não depende do idioma.
