Descrição
Manual de Serviço Hyundai SL733 — documentação técnica completa da Pá Carregadeira em PDF pesquisável. São 191 páginas em Inglês com procedimentos verificados e diagramas detalhados de todos os sistemas.

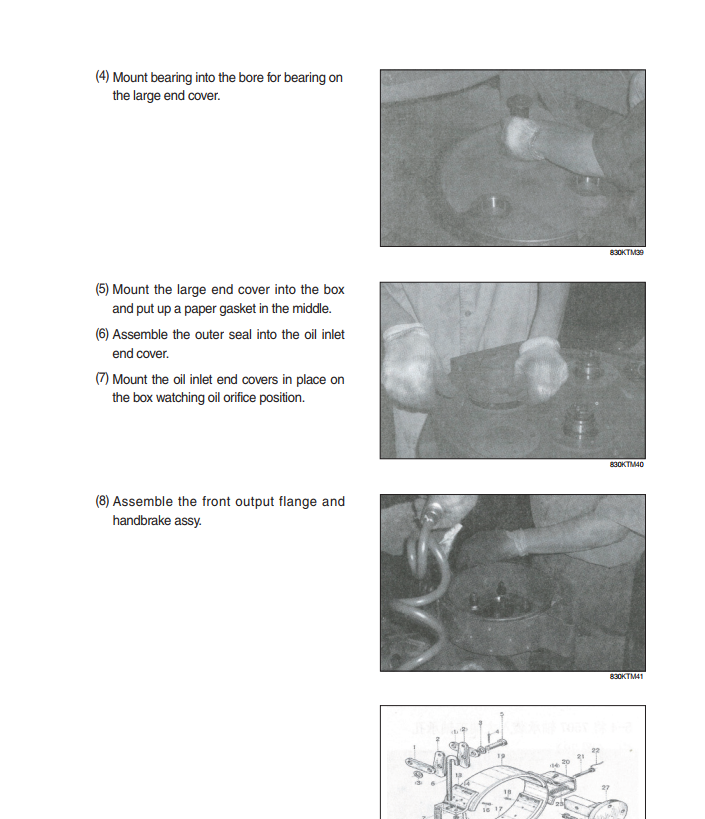

O manual cobre a Wheel Loader SL733 com estrutura em seis seções, incluindo esquemas hidráulicos coloridos do sistema de trabalho (boom e bucket) e do sistema de direção com identificação do fluxo de óleo em cada posição do comando. A seção de transmissão apresenta diagrama cinemático completo com as rotas de engrenagem para as 4 marchas à frente e 2 à ré, além de vistas explodidas detalhadas do Final Drive Assembly (46 componentes) e do Intermediate Shaft (29 componentes). O diagrama elétrico cobre instrumentação, cabine, beacons, luzes de trabalho e conectores identificados. Todas as seções incluem tabelas de troubleshooting com causa e solução para falhas hidráulicas e de transmissão, e os procedimentos de montagem são ilustrados com fotos passo a passo.
Especificações do Manual
- Marca: Hyundai
- Modelo: SL733
- Tipo: Pá Carregadeira (Wheel Loader)
- Páginas: 191
- Tamanho: 13 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Transmissão: 4 marchas à frente e 2 à ré
Procedimentos e Sistemas Cobertos
General: Safety Hints, Specifications, Operation Checkout Record Sheet.
Power Train System: Structure and Function, Transmission, Torque converter, Axle.
Brake System: Structure, Air Brake Circuit, Components Specification and function.
Steering System: Hydraulic Circuit, Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments.
Work Equipment: Hydraulic circuit, Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments.
Electrical System: Component Location, Electrical Circuit, Monitoring System, Connectors.
Destaques Técnicos
Exemplos de especificações e conteúdos presentes neste manual:

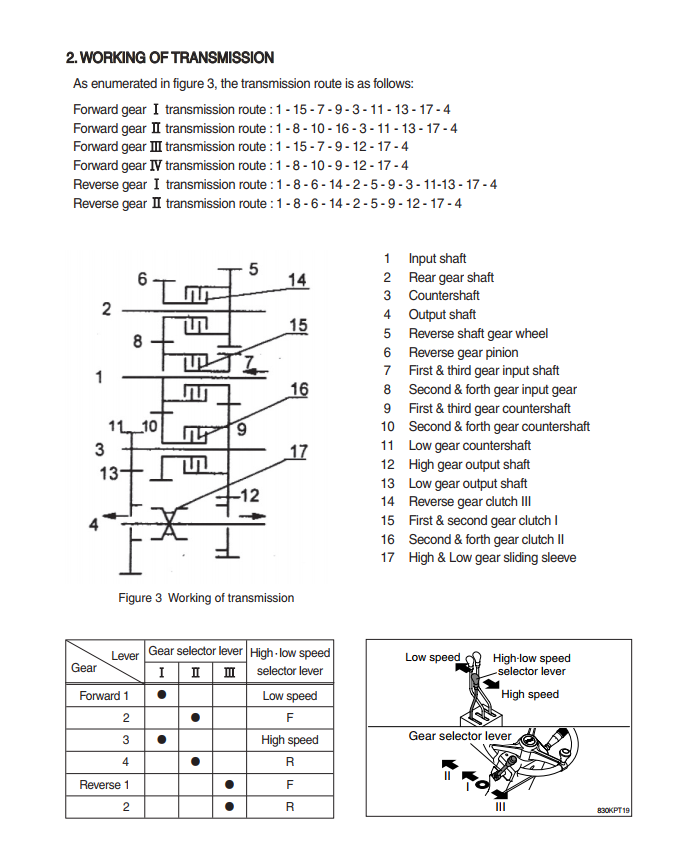

- Diagrama cinemático da transmissão com rotas de marcha identificadas — Forward gear I: rota 1-15-7-9-3-11-13-17-4; Reverse gear I: rota 1-8-6-14-2-5-9-3-11-13-17-4

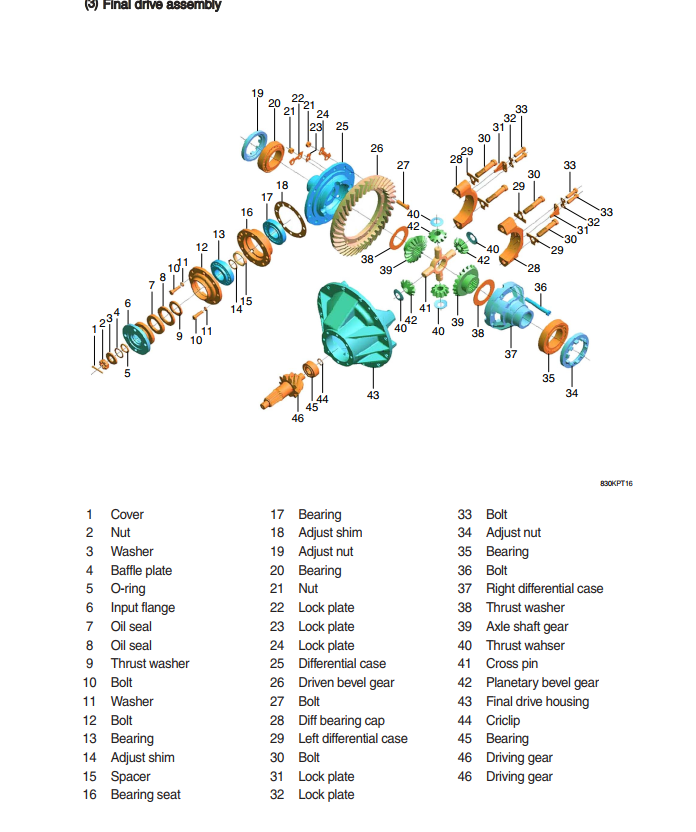

- Vista explodida do Final Drive Assembly com 46 componentes numerados (Driven bevel gear, Axle shaft gear, Planetary bevel gear, Differential case, Oil seal, Adjust shim, etc.)

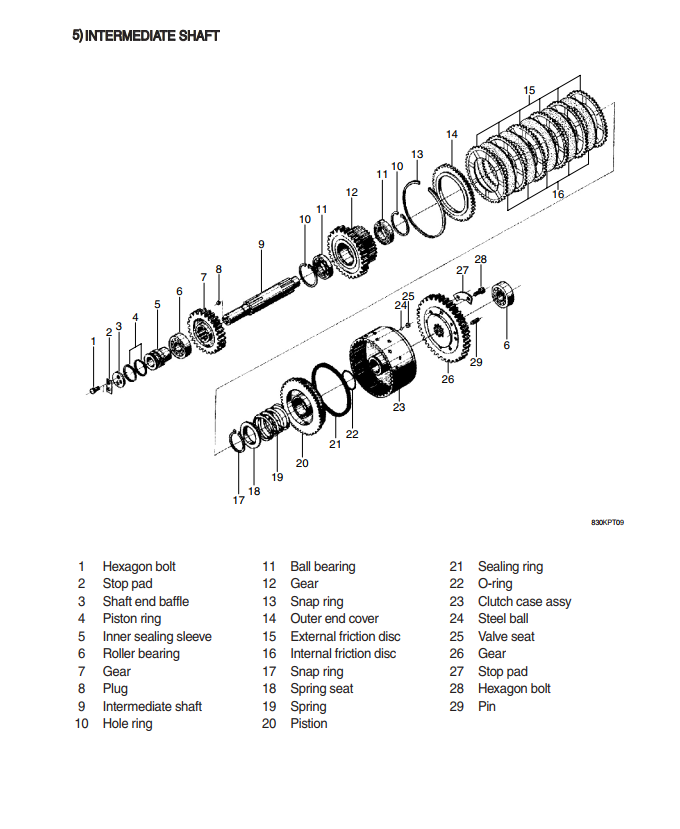

- Vista explodida do Intermediate Shaft com 29 componentes (Clutch case assy, External e Internal friction disc, Roller bearing, Intermediate shaft, Piston ring, etc.)

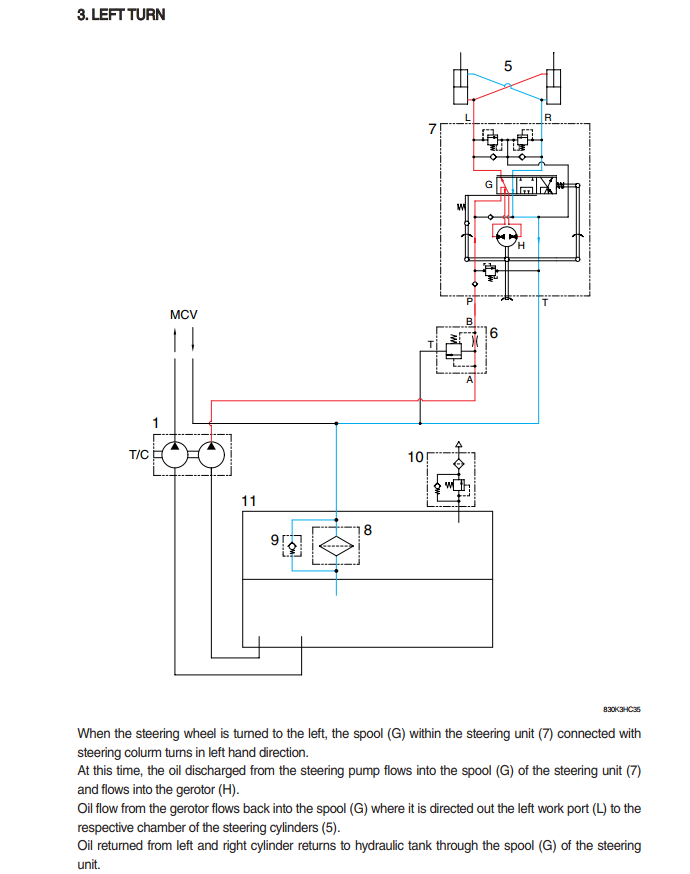

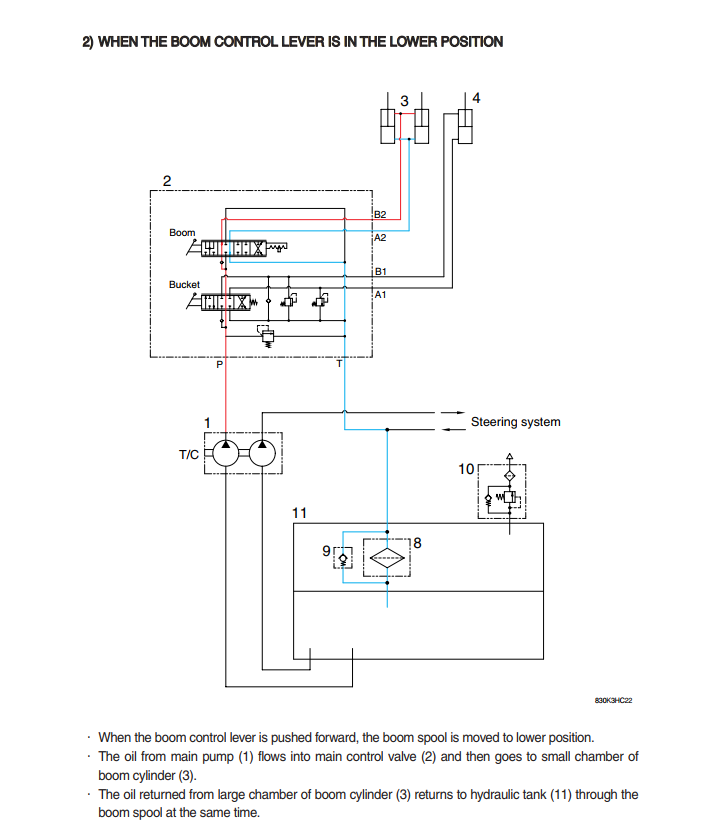

- Esquemas hidráulicos coloridos do sistema de trabalho (boom e bucket) e do sistema de direção, com fluxo de óleo indicado para cada posição de operação

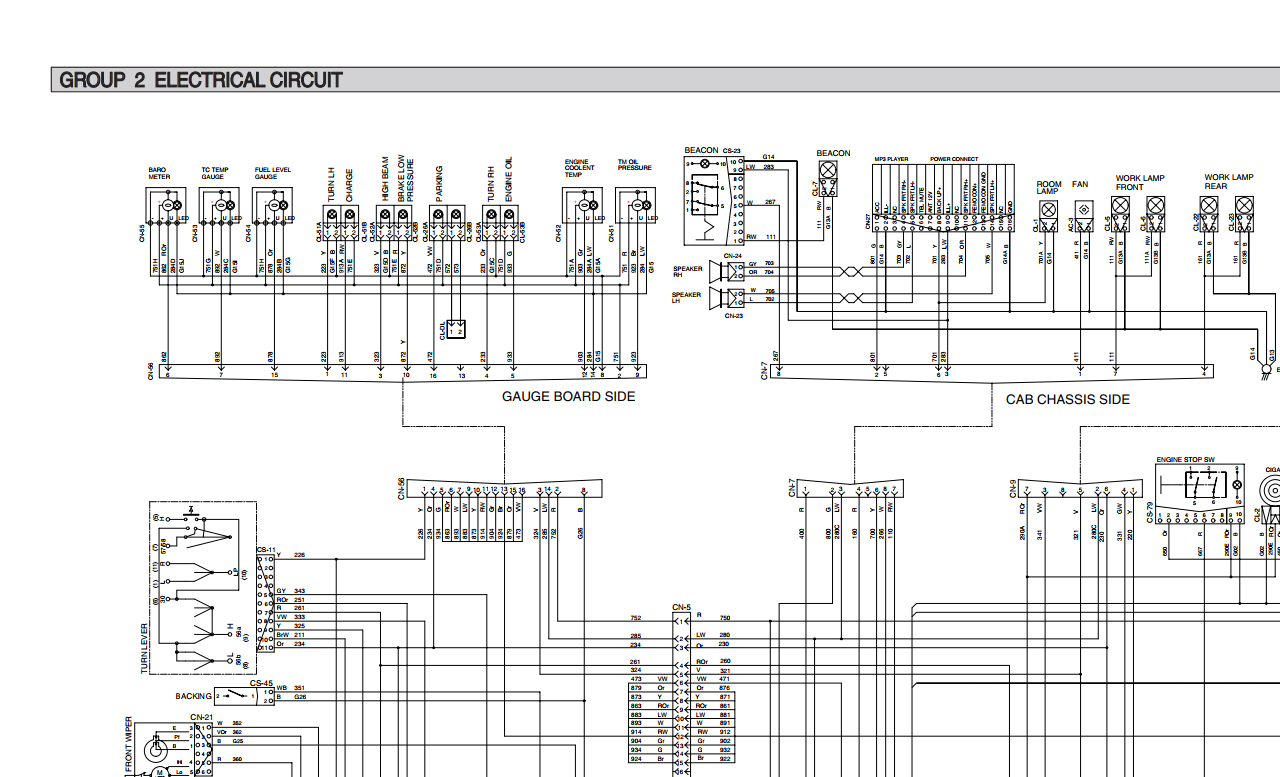

- Diagrama elétrico completo (Group 2 Electrical Circuit) cobrindo instrumentação de cabine, luzes, beacons e conectores CN-7 a CN-56

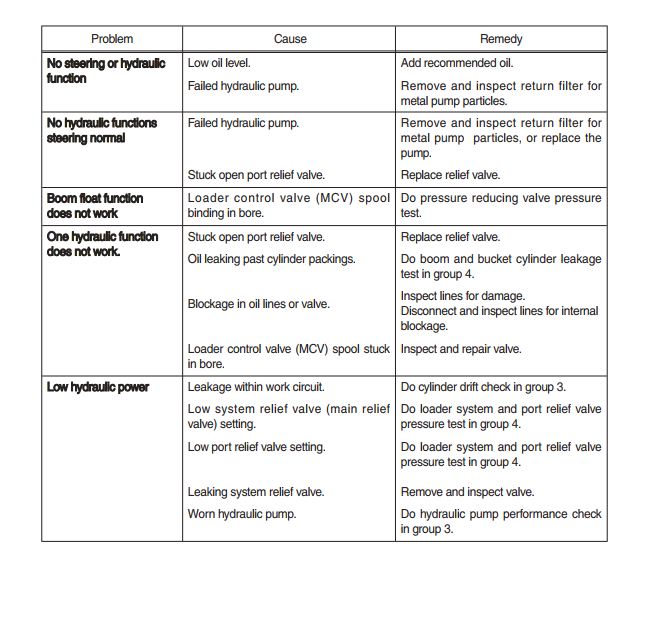

- Tabelas de troubleshooting hidráulico: No steering or hydraulic function, Boom float function does not work, Low hydraulic power — com causa e solução para cada falha

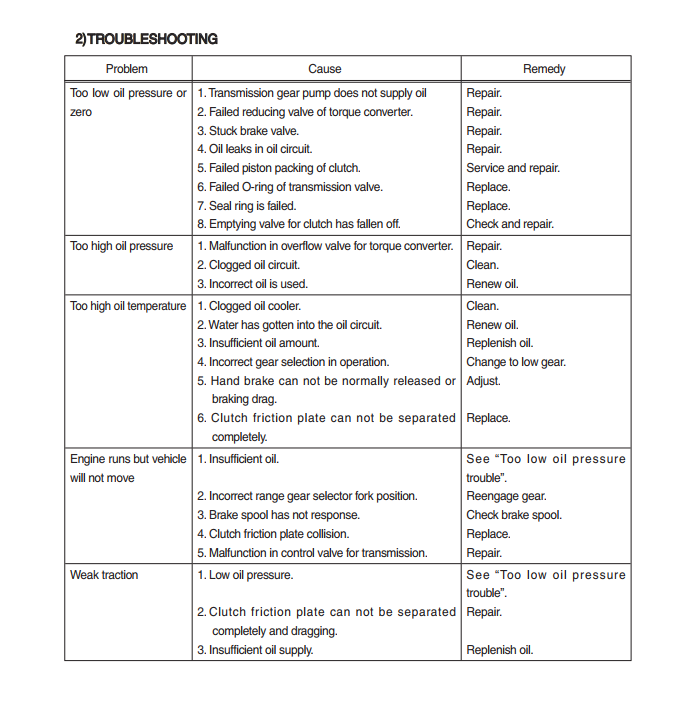

- Tabelas de troubleshooting de transmissão: Too low oil pressure (8 causas), Too high oil temperature (6 causas), Engine runs but vehicle will not move (5 causas)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas Hyundai e necessitam de especificações técnicas confiáveis para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, esquemas hidráulicos e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças SL733 Hyundai. Para orientações de operação, acesse o Manual do Operador Hyundai SL733S.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos na pá carregadeira SL733.
O manual explica o funcionamento das marchas da transmissão?
Sim. A seção Power Train System detalha a transmissão com 4 marchas à frente e 2 à ré, incluindo o diagrama cinemático com as rotas de engrenagem para cada marcha — por exemplo, a 1ª marcha frente segue a rota 1-15-7-9-3-11-13-17-4 entre os 17 componentes identificados.
Tem todos os procedimentos da máquina?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original do fabricante para o modelo SL733.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
