Descrição
Manual de Serviço Escavadeira Hidráulica HYUNDAI R25Z-9A — manual técnico em PDF com 405 páginas em Ingles. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
O documento é estruturado em 8 seções completas, cobrindo estrutura e função dos componentes hidráulicos, sistemas de operação, diagnóstico de falhas e procedimentos de desmontagem e montagem. Inclui fotos de procedimentos passo a passo, diagramas completos do sistema hidráulico (circuito principal e piloto), esquemas do sistema elétrico com localização de componentes e especificação de conectores, e fluxogramas de troubleshooting para sistemas hidráulico-mecânicos e elétricos. A Seção 8 traz tabela exclusiva de torques de montagem organizada por sistema: motor, elétrico, hidráulico, material rodante, estrutura e equipamento de trabalho. Formato PDF pesquisável para localização rápida por seção ou procedimento.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: R25Z-9A
- Tipo: Escavadeira Hidráulica
- Páginas: 405
- Tamanho: 18,8 MB
- Idioma: Ingles
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Informações Gerais: Safety Hints, Specifications.
Estrutura e Função: Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, RCV Pedal.
Sistema Hidráulico: Hydraulic Circuit, Main Circuit, Pilot Circuit, Single Operation, Combined Operation.
Sistema Elétrico: Component Location, Monitoring system, Electrical Circuit, Electrical Component Specification, Connectors.
Diagnóstico (Troubleshooting): Before Troubleshooting, Hydraulic and Mechanical System, Electrical System.
Padrão de Manutenção: Operational Performance Test, Major Components, Track and Work Equipment.
Desmontagem e Montagem: Precaution, Tightening Torque, Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, Turning Joint, Boom/Arm/Bucket Cylinder, Undercarriage, Work Equipment.
Torques de Montagem por Sistema: Engine System, Electric System, Hydraulic System, Undercarriage, Structure, Work Equipment.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

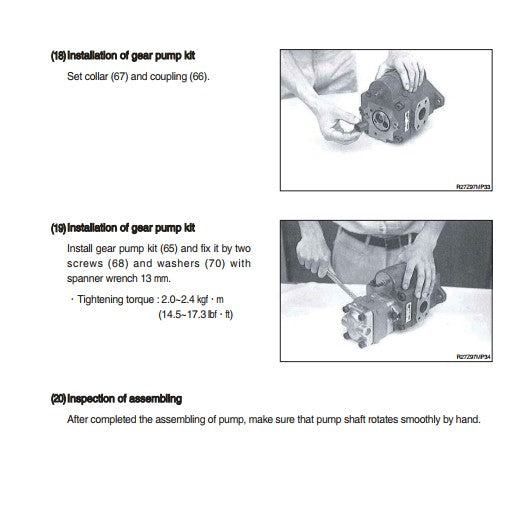

- Torque do kit da bomba de engrenagem: 2,0–2,4 kgf·m (14,5–17,3 lbf·ft)

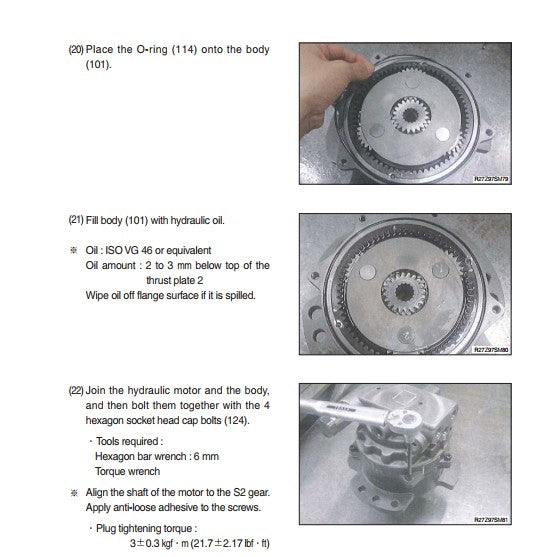

- Torque do plug do motor hidráulico de giro: 3 ± 0,3 kgf·m (21,7 ± 2,17 lbf·ft)

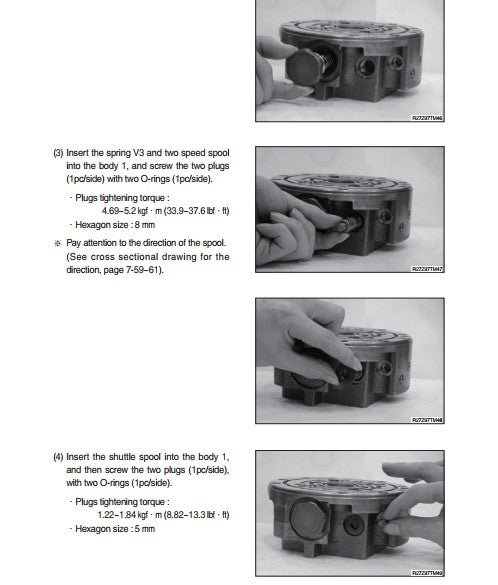

- Torque dos plugs do carretel de dupla velocidade (travel device): 4,69–5,2 kgf·m (33,9–37,6 lbf·ft)
- Torque dos plugs do carretel shuttle: 1,22–1,84 kgf·m (8,82–13,3 lbf·ft)
- Óleo do dispositivo de giro: ISO VG 46 ou equivalente, nível 2 a 3 mm abaixo da placa de empuxo
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem tabela de torques de montagem por sistema?
Sim, a Seção 8 traz torques de montagem organizados por sistema: motor, sistema elétrico, hidráulico, material rodante, estrutura e equipamento de trabalho.
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço HYUNDAI disponíveis em nosso catálogo.
