Descrição
Manual de Serviço Escavadeira Hidráulica HYUNDAI R250LC-7A — arquivo PDF com 547 páginas em inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Documento técnico oficial da escavadeira de esteiras Hyundai R250LC-7A (referência R250LC-7), organizado em 9 seções que abrangem estrutura dos componentes principais, sistemas hidráulico e elétrico, mecatrônica avançada, solução de problemas, padrões de manutenção, desmontagem e montagem completa, e tabelas de torques de fixação por sistema. Inclui fotos de procedimentos passo a passo para desmontagem e montagem dos grupos hidráulicos, diagramas dos circuitos principal e piloto, especificações do sistema elétrico com identificação de conectores, e cobertura detalhada do sistema mecatrônico com Mode Selection, Power Boost, Self-Diagnostic System e controle EPPR. Arquivo de 37,7 MB em formato PDF pesquisável.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: R250LC-7A
- Tipo: Escavadeira Hidráulica (Crawler Excavator)
- Páginas: 547
- Tamanho: 37,7 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: R250LC-7
Procedimentos e Sistemas Cobertos
Seção 1 – Geral: Safety Hints, Specifications.
Seção 2 – Estrutura: Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, RCV Pedal.
Seção 3 – Sistema Hidráulico: Hydraulic Circuit, Main Circuit, Pilot Circuit, Single Operation, Combined Operation.
Seção 4 – Sistema Elétrico: Component Location, Electrical Circuit, Electrical Component Specification, Connectors.
Seção 5 – Sistema Mecatrônico: Outline, Mode Selection System, Automatic Deceleration System, Power Boost System, Travel Speed Control System, Automatic Warming Up Function, Engine Overheat Prevention Function, Anti-Restart System, Self-Diagnostic System, Engine Control System, EPPR (Electro Proportional Pressure Reducing) Valve, Monitoring System.
Seção 6 – Solução de Problemas: Before Troubleshooting, Hydraulic and Mechanical System, Electrical System, Mechatronics System.
Seção 7 – Padrões de Manutenção: Operational Performance Test, Major Components, Track and Work Equipment.
Seção 8 – Desmontagem e Montagem: Precaution, Tightening Torque, Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, Turning Joint, Boom, Arm and Bucket Cylinder, Undercarriage, Work Equipment.
Seção 9 – Torques de Fixação de Componentes: Introduction Guide, Engine System, Electric System, Hydraulic System, Undercarriage, Structure, Work Equipment.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

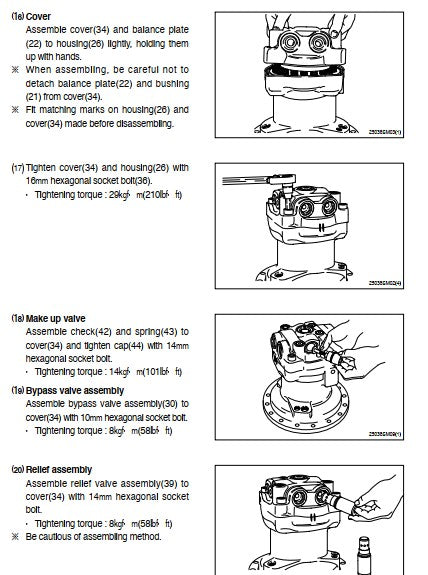

- Torque de fixação housing/cover (parafuso sextavado 16mm): 29 kgf·m (210 lbf·ft)
- Torque da make up valve cap (sextavado 14mm): 14 kgf·m (101 lbf·ft)
- Torque do bypass valve assembly (sextavado 10mm): 8 kgf·m (58 lbf·ft)
- Torque do relief assembly (sextavado 14mm): 8 kgf·m (58 lbf·ft)
- Pressão de seleção de velocidade de deslocamento — Travel Speed Mode 2 Speed: 35±5 kgf/cm²
- Temperatura do óleo hidráulico para procedimentos de medição: 50±5°C
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias HYUNDAI, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças R250LC-7A.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual inclui os torques de montagem do sistema hidráulico?
Sim, a Seção 9 apresenta tabelas completas de Component Mounting Torque para engine, electric, hydraulic, undercarriage, structure e work equipment — com valores como 29 kgf·m para fixação do housing principal.
Ajuda a encontrar problemas?
Sim, contém seções específicas de solução de problemas com testes e verificações para os sistemas hidráulico, elétrico e mecatrônico.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Confira nossa coleção completa de manuais técnicos HYUNDAI.
📱 WhatsApp: (62) 998467503
✉️ E-mail: contato@catalogoeservico.com.br
