Manual de Serviço Escavadeira Hyundai R250LC-7 — arquivo PDF com 547 páginas em inglês, com procedimentos originais e especificações de fábrica organizados por sistema. Reduz tempo de oficina ao trazer torques, folgas e ajustes em um único arquivo.

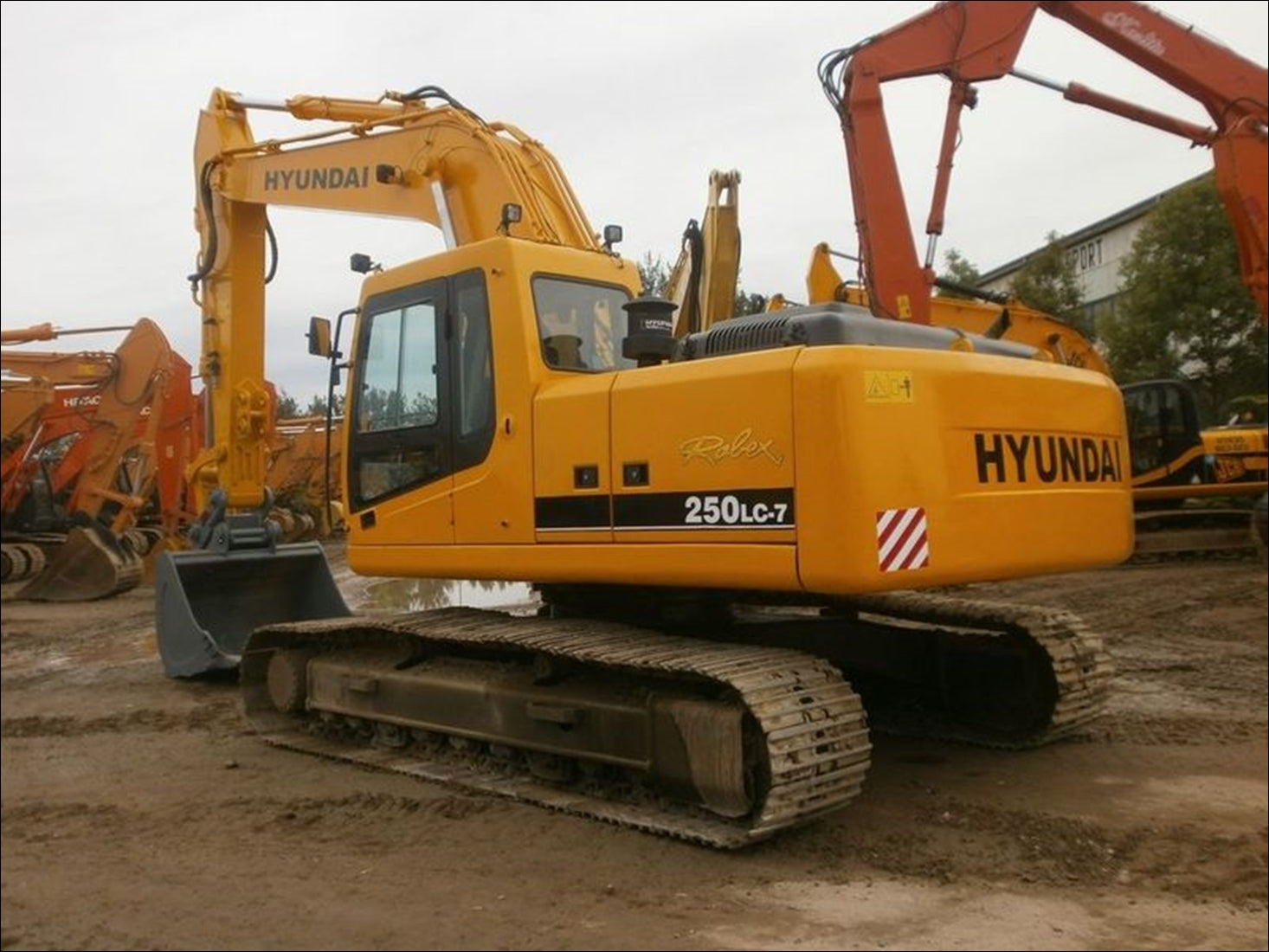

Documento técnico oficial Hyundai (Service Manual) para a escavadeira hidráulica de esteiras Hyundai R250LC-7 (Crawler Excavator, classe de 25 toneladas), cobrindo também a configuração R250NLC-7. Inclui esquemas elétricos com identificação de conectores, vistas explodidas dos conjuntos principais e tabelas de peso por subconjunto da máquina. O documento mantém a estrutura usada por concessionárias autorizadas, padronizando a manutenção em oficina.
O Que Torna Este Manual Hyundai R250LC-7 Confiável
- ✅ Documento direto do fabricante Hyundai
- ✅ Procedimentos verificados conforme documentação oficial
- ✅ 547 páginas de conteúdo técnico estruturado
- ✅ Tabelas de pesos por componente para apoio em logística de reparo
- ✅ PDF preservado em qualidade original para consulta detalhada
- ✅ Suporte ao cliente via WhatsApp e e-mail
- ✅ Reentrega gratuita do arquivo quando precisar
Especificações do Manual Hyundai R250LC-7
- Marca: Hyundai
- Modelo: R250LC-7 (cobre também R250NLC-7)
- Tipo: Escavadeira hidráulica de esteiras (Crawler Excavator)
- Páginas: 547
- Tamanho: 38 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Origem: Hyundai Construction Equipment
- Track shoes: 600 mm triple grouser standard / 700, 800 e 900 mm opcionais
Procedimentos e Sistemas Cobertos no Manual Hyundai R250LC-7
Section 1 — General: safety hints e specifications detalhadas (pesos por componente, track shoe selection, working range).
Section 2 — Structure and Function: pump device, main control valve, swing device, travel device, RCV lever, RCV pedal.
Section 3 — Hydraulic System: hydraulic circuit, main circuit, pilot circuit, single operation e combined operation.
Section 4 — Electrical System: component location, electrical circuit, electrical component specification e connectors.
Section 5 — Mechatronics System: outline, sistema integrado eletrônico.
Section 6 — Troubleshooting: fluxogramas de diagnóstico e códigos de falha.
Section 7 — Maintenance Standard: tabelas de tolerâncias e padrões.

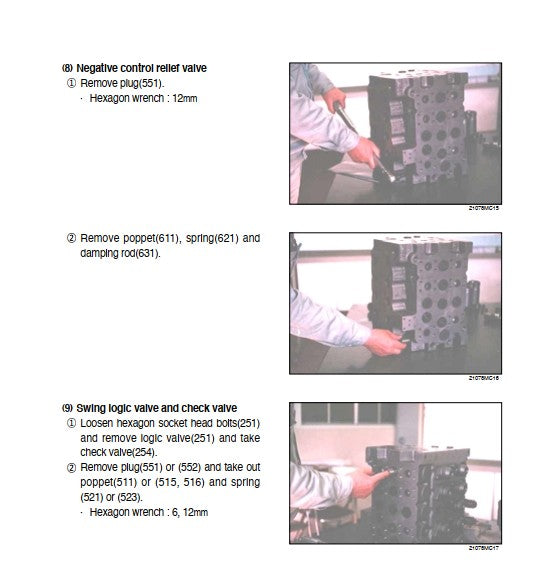

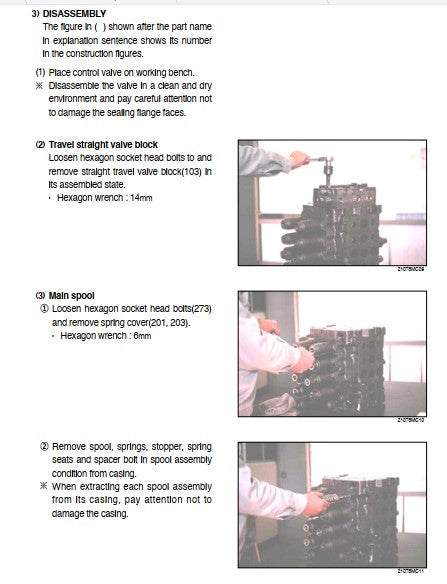

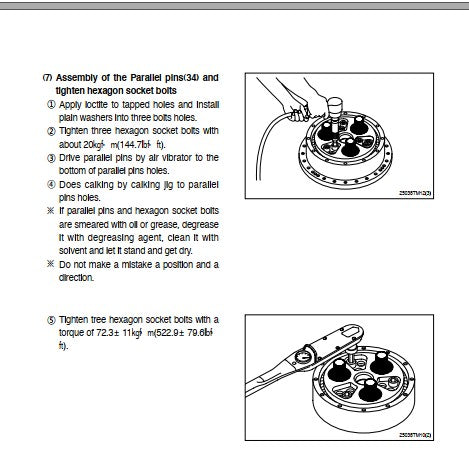

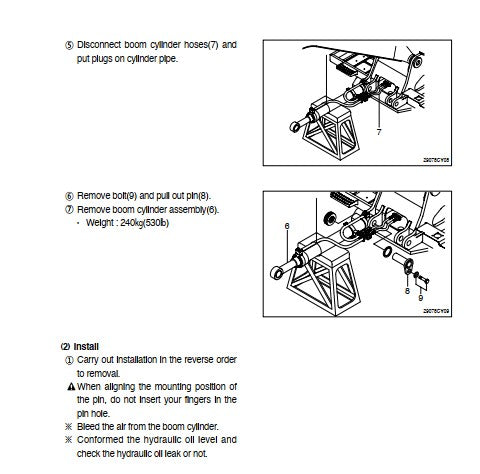

Section 8 — Disassembly and Assembly: procedimentos passo a passo.

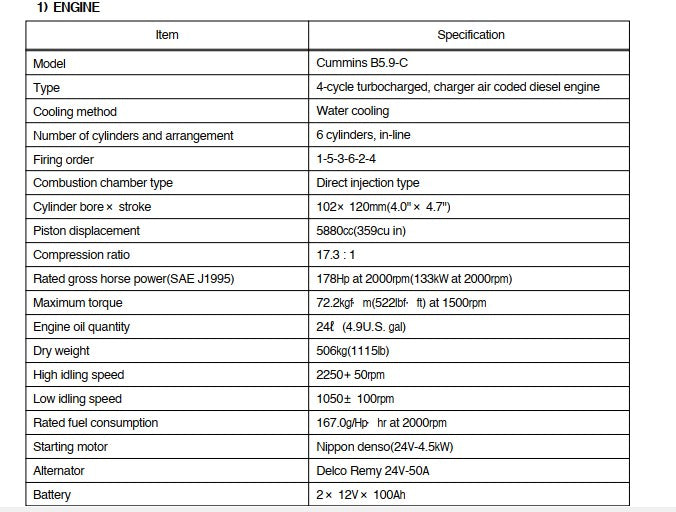

Section 9 — Specifications: torques, capacidades e ajustes.
Destaques Técnicos do Manual Hyundai R250LC-7
Exemplos de especificações presentes neste manual:
- Peso por subconjunto da máquina: upperstructure assembly 5520 kg, main frame weld assembly 2190 kg, engine assembly 530 kg, main pump assembly 120 kg, main control valve assembly 200 kg, swing motor assembly 330 kg, hydraulic oil tank assembly 190 kg, fuel tank assembly 180 kg, counterweight 4600 kg, cab assembly 310 kg
- Estrutura inferior: lower chassis assembly 9880 kg (R250LC-7) / 9780 kg (R250NLC-7), track frame weld assembly 3070 kg / 2965 kg, swing bearing 360 kg, travel motor assembly 280 kg, turning joint 50 kg, track recoil spring and idler 300 kg
- Rodagem: idler 170 kg, carrier roller 20 kg, track roller 50 kg, track chain assembly (600 mm standard triple grouser shoe) 1500 kg
- Equipamento de trabalho: front attachment assembly (5.85 m boom, 3.05 m arm, 1.08 m³ SAE heaped bucket) 4960 kg, boom 5.85 m com 1970 kg
- Track shoes (4 categorias): 600 mm Standard (categoria A), 700 mm Option (B), 800 mm Option (C), 900 mm Option (C)
Para Quem é Este Manual Hyundai R250LC-7
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Hyundai, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança na escavadeira R250LC-7.
Manual de Serviço vs Catálogo de Peças Hyundai R250LC-7
Este manual de serviço do Hyundai R250LC-7 é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças Hyundai R250LC-7.
FAQ — Manual de Serviço Hyundai R250LC-7
O manual Hyundai R250LC-7 está em qual idioma?
O manual Hyundai R250LC-7 está em inglês. Os procedimentos seguem nomenclatura técnica padrão e os valores numéricos (torques, pressões, folgas) são universais, sem necessidade de tradução para uso em oficina.
Este é o manual Hyundai R250LC-7 oficial?
Sim, o manual Hyundai R250LC-7 é oficial — publicado pelo fabricante. É exatamente o mesmo documento utilizado em revendas autorizadas para reparo e diagnóstico.
