Descrição
Manual de Serviço HYUNDAI R220LC-9 — arquivo PDF pesquisável com 624 páginas em Inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Documento técnico oficial da escavadeira hidráulica HYUNDAI R220LC-9 com 624 páginas, cobrindo estrutura e função de cada componente até os procedimentos completos de desmontagem e montagem. Inclui esquemas completos do sistema hidráulico (circuito principal, circuito piloto e operações combinadas), sistema elétrico com localização de componentes e especificações de conectores, e a seção completa do sistema Mecatrônico — com controles de desaceleração automática, Power Boost, autodiagnóstico e EPPR Valve. O manual apresenta tabelas detalhadas de torque para todos os sistemas, como montagem do motor de giro (24 kgf·m / 173 lbf·ft) e anel de trava (60,3 kgf·m / 436 lbf·ft), além de vistas explodidas dos cilindros de lança, braço e caçamba. Formato PDF pesquisável para localização rápida por seção ou palavra-chave.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: R220LC-9
- Tipo: Escavadeira Hidráulica
- Páginas: 624
- Tamanho: 24,0 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Geral: Safety Hints, Specifications.
Estrutura e Função: Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, RCV Pedal.
Sistema Hidráulico: Hydraulic Circuit, Main Circuit, Pilot Circuit, Single Operation, Combined Operation.
Sistema Elétrico: Component Location, Electric Circuit, Electrical Component Specification, Connectors.
Sistema Mecatrônico: Outline, Mode Selection System, Automatic Deceleration System, Power Boost System, Travel Speed Control System, Automatic Warming Up Function, Engine Overheat Prevention Function, Attachment Flow Control System, Anti-Restart System, Self-Diagnostic System, Engine Control System, EPPR (Electro Proportional Pressure Reducing) Valve, Monitoring System, Fuel Warmer System.
Troubleshooting: Before Troubleshooting, Hydraulic and Mechanical System, Electrical System, Mechatronics System.
Maintenance Standard: Operational Performance Test, Major Components, Track and Work Equipment.
Disassembly and Assembly: Precaution, Tightening Torque, Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, Turning Joint, Boom, Arm and Bucket Cylinder, Undercarriage, Work Equipment.
Component Mounting Torque: Introduction Guide, Engine System, Electric System, Hydraulic System, Undercarriage, Structure, Work Equipment.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

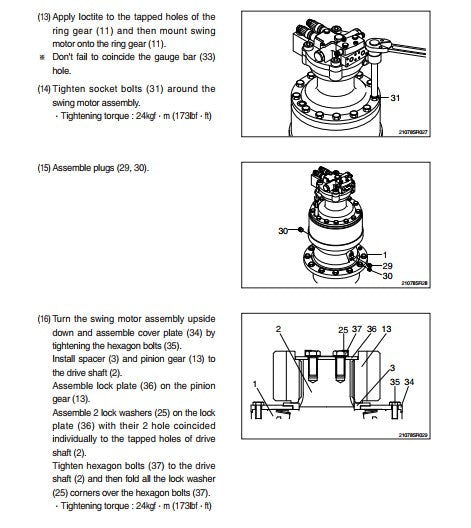

- Torque de montagem do motor de giro (socket bolts): 24 kgf·m (173 lbf·ft)

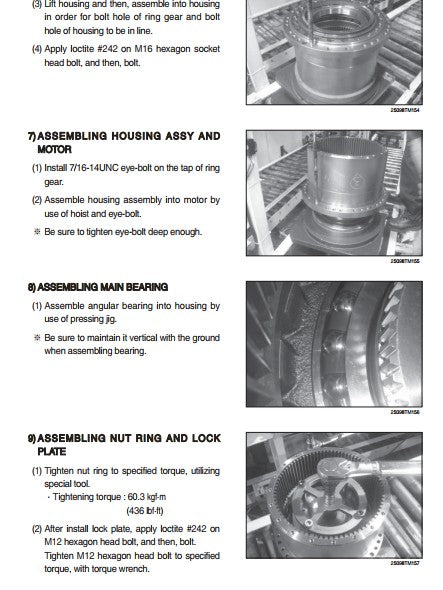

- Torque do anel de trava (nut ring): 60,3 kgf·m (436 lbf·ft)

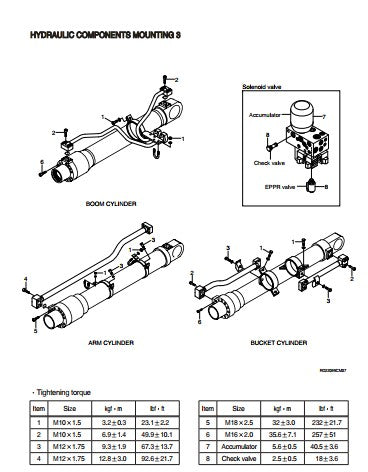

- Torque de parafusos M18×2.5 — cilindros hidráulicos: 32±3,0 kgf·m (232±21,7 lbf·ft)
- Torque de parafusos M18×2.0 — cilindros: 35,6±7,2 kgf·m (257±51 lbf·ft)
- Torque do acumulador: 5,5±0,5 kgf·m (40,5±3,6 lbf·ft)
- Torque da válvula de retenção (check valve): 2,5±0,5 kgf·m (18±3,6 lbf·ft)
Para Quem é Este Manual
Ferramenta essencial para quem faz manutenção de HYUNDAI: oficinas especializadas, mecânicos autônomos e gestores de manutenção que não podem errar no diagnóstico.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para operação e manutenção preventiva no dia a dia, veja o Manual do Operador HYUNDAI R220LC-9. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual traz os valores de torque para montagem dos componentes?
Sim, inclui a Section 9 — Component Mounting Torque — com tabelas de torque para motor, sistema elétrico, hidráulico, rodado, estrutura e equipamentos de trabalho.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
