Descrição
Manual de Serviço Escavadeira Hidráulica HYUNDAI R160LC-9/R180LC-9 — manual técnico em PDF com 458 páginas em Inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Cobre as escavadeiras hidráulicas HYUNDAI R160LC-9 e R180LC-9, com seções de especificações independentes para cada variante. O manual documenta o motor Mitsubishi D04FD-TAA — turbodiesel de 4 cilindros, 126 Hp (94 kW) a 2000 rpm e torque máximo de 47,7 kgf·m (345 lbf·ft) a 1800 rpm — com tabela completa de parâmetros do fabricante. Inclui esquemas do sistema hidráulico (circuito principal, piloto e operações combinadas), sistema elétrico com especificação de componentes e conectores, e o completo sistema mecatrônico com 15 subsistemas de controle. Os procedimentos de desmontagem e montagem são ilustrados com fotos passo a passo e tabelas de torques de aperto por componente. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: R160LC-9 / R180LC-9
- Tipo: Escavadeira Hidráulica
- Páginas: 458
- Tamanho: 28,1 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: Mitsubishi D04FD-TAA (4 cilindros, turbocharged, 126 Hp / 94 kW)
- Variantes: R160LC-9 e R180LC-9
Procedimentos e Sistemas Cobertos
Section 1 — Safety and Specifications: Safety Hints, Specifications (R160LC-9), Specifications (R180LC-9).
Section 2 — Structure and Function: Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, RCV Pedal.
Section 3 — Hydraulic System: Hydraulic Circuit, Main Circuit, Pilot Circuit, Single Operation, Combined Operation.
Section 4 — Electrical System: Component Location, Electrical Circuit, Electrical Component Specification, Connectors.
Section 5 — Mechatronics System: Outline, Mode Selection System, Automatic Deceleration System, Power Boost System, Travel Speed Control System, Automatic Warming Up Function, Engine Overheat Prevention Function, Variable Power Control System, Attachment Flow Control System, Anti-Restart System, Self-Diagnostic System, Engine Control System, EPPR Valve, Monitoring System, Fuel Warmer System.
Section 6 — Troubleshooting: Before Troubleshooting, Hydraulic and Mechanical System, Electrical System, Mechatronics System.
Section 7 — Maintenance Standard: Operational Performance Test, Major Components, Track and Work Equipment.
Section 8 — Disassembly and Assembly: Precaution, Tightening Torque, Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, Turning Joint, Boom, Arm and Bucket Cylinder, Undercarriage, Work Equipment.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor Mitsubishi D04FD-TAA: 126 Hp (94 kW) a 2000 rpm, torque máximo 47,7 kgf·m (345 lbf·ft) a 1800 rpm
- Deslocamento do pistão: 4.250 cc (260 cu in) | Taxa de compressão: 16,5:1
- Capacidade de óleo do motor: 17,5 litros (4,6 U.S. gal)
- Sistema elétrico: motor de partida 24 V-5,0 kW | Alternador 24 V-50 A | Bateria 2 × 12 V × 80 Ah

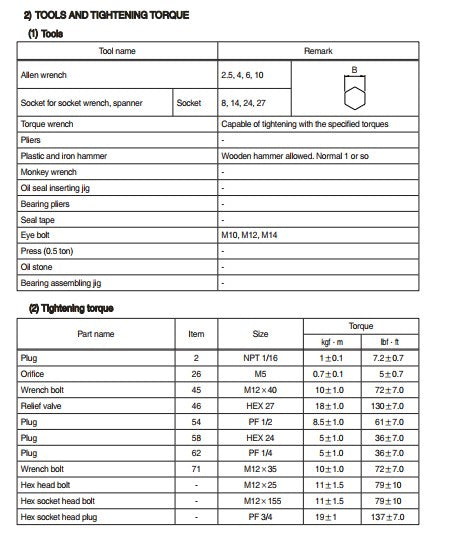

- Torque de aperto — válvula de alívio HEX 27: 18 ±1,0 kgf·m (130 ±7,0 lbf·ft)

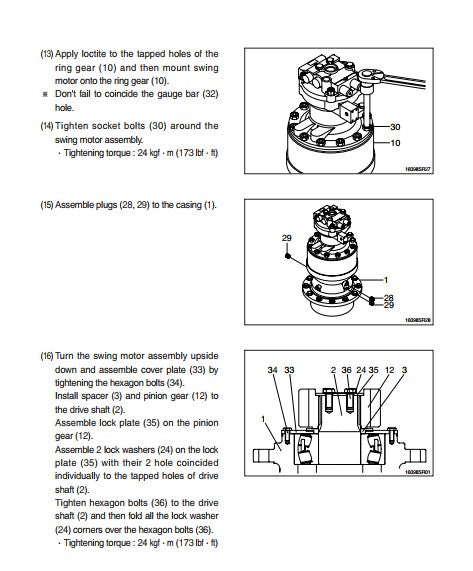

- Torque de aperto — socket bolts motor de giro: 24 kgf·m (173 lbf·ft)
- Torque de aperto — hex socket head plug PF 3/4: 19 ±1 kgf·m (137 ±7,0 lbf·ft)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças R160LC-9. Para orientação de operação da máquina, consulte o Manual do Operador HYUNDAI R160LC-9.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as especificações completas do motor Mitsubishi D04FD-TAA?
Sim, inclui tabela completa com potência de 126 Hp (94 kW) a 2000 rpm, torque máximo de 47,7 kgf·m (345 lbf·ft) a 1800 rpm, capacidade de óleo de 17,5 litros e todos os parâmetros de fábrica.
Tem procedimentos de diagnóstico?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço HYUNDAI disponíveis em nosso catálogo.
