Descrição
Manual de Serviço Escavadeira Hidráulica HYUNDAI R140LC-9S — arquivo PDF com 599 páginas em inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
O manual está organizado em 9 seções, da General e Specifications até a exclusiva Section 9 — Component Mounting Torque, dedicada inteiramente aos torques de montagem por subsistema (motor, elétrico, hidráulico, rodante, estrutura e work equipment) com valores em kgf·m e lbf·ft. Destaque para a Section 5 — Mechatronics System — com 15 grupos exclusivos da série -9S, incluindo Auto Deceleration, Power Boost, Self-Diagnostic System, EPPR Valve e Monitoring System. O arquivo inclui fotos de procedimentos passo a passo, tabelas completas de torque com ferramentas necessárias, diagramas de circuito hidráulico e elétrico, e fluxogramas de troubleshooting. Formato PDF pesquisável, 30,8 MB.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: R140LC-9S
- Tipo: Escavadeira Hidráulica
- Páginas: 599
- Tamanho: 30,8 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Geral: Safety Hints, Specifications.
Structure and Function: Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, RCV Pedal.
Hydraulic System: Hydraulic Circuit, Main Circuit, Pilot Circuit, Single Operation, Combined Operation.
Electrical System: Component Location, Electrical Circuit, Electrical Component Specification, Connectors.
Mechatronics System: Outline, Mode selection System, Automatic Deceleration System, Power Boost System, Travel Speed Control System, Automatic Warming Up Function, Engine Overheat Prevention Function, Attachment Flow Control System, Anti-Restart System, Self-Diagnostic System, Engine Control System, EPPR Valve, Monitoring System, Fuel Warmer System.
Troubleshooting: Before troubleshooting, Hydraulic and Mechanical System, Electrical System, Mechatronics System.
Maintenance Standard: Operational Performance Test, Major Components, Track and Work Equipment.
Disassembly and Assembly: Precaution, Tightening Torque, Pump Device, Main Control Valve, Swing Device, Travel Device, RCV Lever, Turning Joint, Boom, Arm and Bucket Cylinder, Undercarriage, Work Equipment.
Component Mounting Torque: Introduction guide, Engine system, Electric system, Hydraulic system, Undercarriage, Structure, Work equipment.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque de aperto — Plug PT 1/8: 3,0 kgf·m / 21,7 lbf·ft
- Torque de aperto — Joint M14: 3,5 kgf·m / 25,3 lbf·ft
- Torque de aperto — Swash plate M14: 5,0 ± 0,35 kgf·m / 36,2 ± 2,5 lbf·ft
- Torque de aperto — Adjusting nut e Lock nut M14: 5,0 ± 0,35 kgf·m / 36,2 ± 2,5 lbf·ft

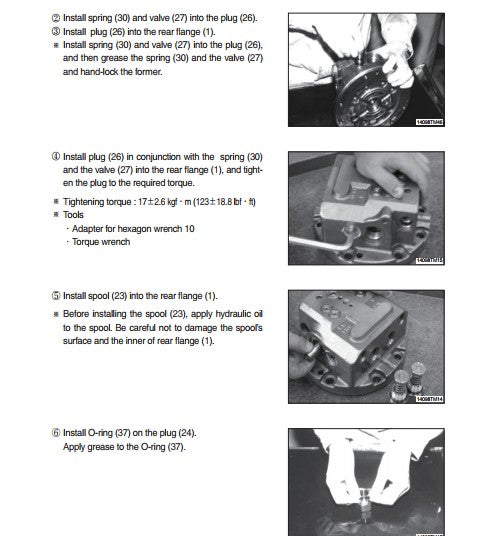

- Torque de aperto — Plug na rear flange: 17 ± 2,6 kgf·m / 123 ± 18,8 lbf·ft

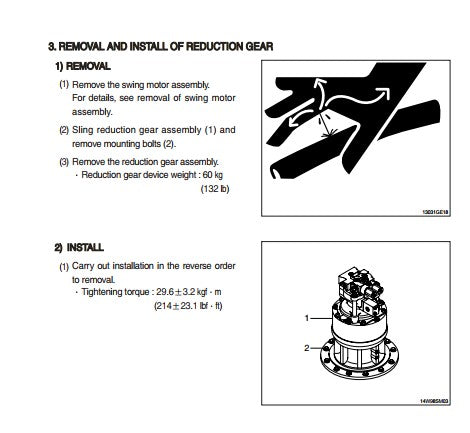

- Torque de montagem do Reduction Gear: 29,6 ± 3,2 kgf·m / 214 ± 23,1 lbf·ft
- Peso do Reduction Gear Assembly: 60 kg (132 lb)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias HYUNDAI, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças R140LC-9S. Também disponível o Manual do Operador R140LC-9S para referência de operação.
Perguntas Frequentes
O que vou encontrar neste documento?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual inclui tabela de torques de montagem por sistema?
Sim, a Section 9 é dedicada exclusivamente aos Component Mounting Torques, com valores separados por sistema: motor, elétrico, hidráulico, rodante, estrutura e work equipment — todos em kgf·m e lbf·ft.
Ajuda a encontrar problemas?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Confira nossa coleção completa de manuais técnicos HYUNDAI.
