Descrição
Especificações
Os diagramas elétricos do Hyundai i30 são o documento técnico em PDF, com 207 páginas em inglês, que reúnem o conjunto de esquemas elétricos do carro: chicotes, conectores, fusíveis, relés, distribuição de massa e localização de componentes. Não é um manual de oficina com procedimentos de reparo mecânico. O mesmo volume atende o Elantra Neos da geração FD e cobre as quatro motorizações da família, G4FC e G4GC a gasolina, D4FB e D4EA a diesel.
Destaques deste material
- Esquema elétrico completo do Hyundai i30 e Elantra Neos (FD), com 207 páginas e mais de vinte e cinco sistemas em circuitos separados.
- É o conjunto de diagramas elétricos e de localização de componentes, e não um manual de oficina completo.
- Cada sistema traz seu código de diagrama de fábrica, como SD360-1 de partida, SD587-4 do ABS, SD589-4 do ESP, SD950-4 do BCM e SD100-6 de fusíveis e relés.
- O mesmo volume atende as quatro motorizações da família: G4FC 1.6 e G4GC 2.0 a gasolina, D4FB e D4EA a diesel.

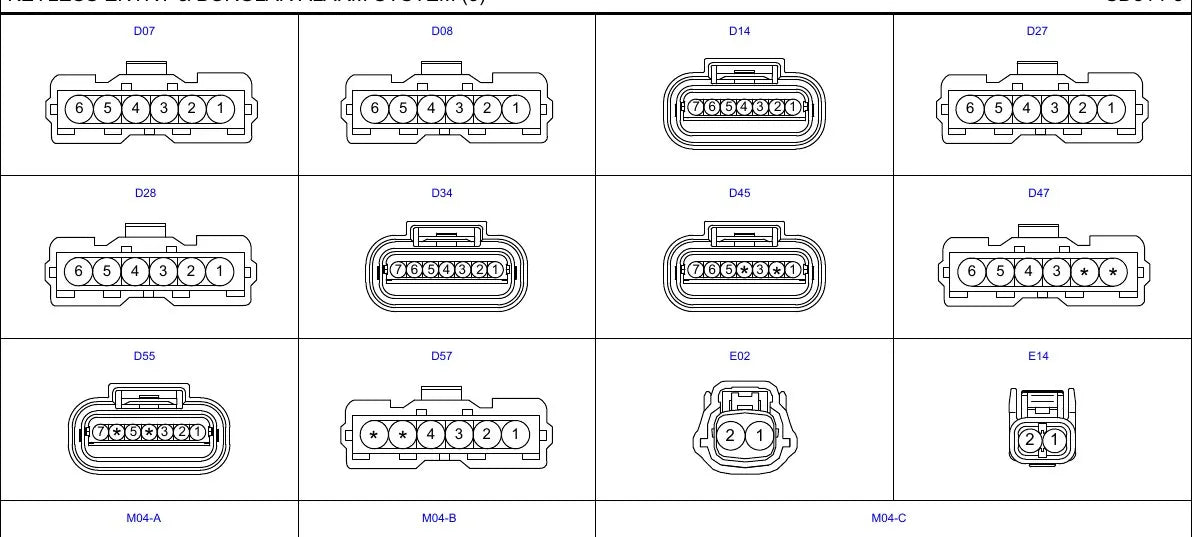

- Traz o mapa físico dos chicotes com número de foto para localizar cada conector e cada ponto de massa no carro.
- Inclui as caixas de junção do habitáculo e do compartimento do motor, a caixa de fusíveis principal e a tabela completa de fusíveis e relés.
O que este manual cobre
- Sistema de partida
- Layout dos chicotes
- Diagnóstico e reparo de fiação
- Sistema de controle do ABS
- Módulo BCM da carroceria
- Ventilação e ar-condicionado
- Sistema de carga
- Lâmpadas de cortesia e porta-malas
- Controle de estabilidade ESP
- Limpador e lavador dianteiro
- Caixas de junção, fusíveis e relés
- Distribuição de massa
- Travas e vidros elétricos
- Alarme, teto solar e navegação
Por que vale a pena
- Dá para rastrear o circuito fio a fio até o conector, com o código de diagrama de fábrica de cada sistema.
- Identifica pino, trajeto do chicote e ponto de aterramento pelo mapa físico com número de foto.
- Permite achar o fusível e o relé certos antes de abrir o painel, pelas caixas de junção e pela tabela completa.
- Cobre gasolina e diesel no mesmo volume, o que evita diagnóstico pelo circuito de outra motorização.
Para quem é
- Eletricista automotivo que atende linha coreana.
- Oficina de injeção e eletrônica embarcada.
- Instalador de acessórios, alarme e som.
- Funilaria e retífica que precisa desmontar chicote.
Perguntas frequentes
Serve para o Elantra Neos?
Sim. O mesmo documento atende o i30 e o Elantra Neos da geração FD, inclusive as versões com volante à direita, com e sem dead lock.
É o manual de oficina do i30?
Não. É o conjunto de diagramas elétricos e a localização de componentes, com chicotes, conectores, fusíveis, relés e pontos de massa.
Está em português?
Não, os diagramas estão em inglês. Os códigos de circuito, os números de pino e os símbolos são padrão de fábrica e se leem em qualquer idioma.
Como recebo e dá para imprimir?
O download do PDF é imediato após a compra. Você abre no celular, no tablet ou no PC e pode imprimir as pranchas que for usar.
Produtos relacionados
- Manual De Serviços Hyundai I30 2.0
- Hyundai I30 - A Bíblia De Reparo - Manual Técnico De Servi
- Apostila Técnica Hyundai I30 - Apostila De Serviço Complet
Garantias e suporte
Entrega imediata por download logo após a confirmação da compra. Se tiver qualquer dúvida sobre o conteúdo ou sobre a compatibilidade com a sua máquina, fale com a gente pelo WhatsApp (62) 99846-7503 ou pelo e-mail contato@catalogoeservico.com.br — respondemos em horário comercial.
