Manual de Serviço Hyundai HX480 L / HX520 L Escavadeira Hidráulica de Esteira — manual técnico em PDF com 656 páginas em Inglês. Procedimentos organizados por sistema, com especificações e valores de ajuste. Apoia o diagnóstico assertivo e o reparo seguindo o procedimento original.

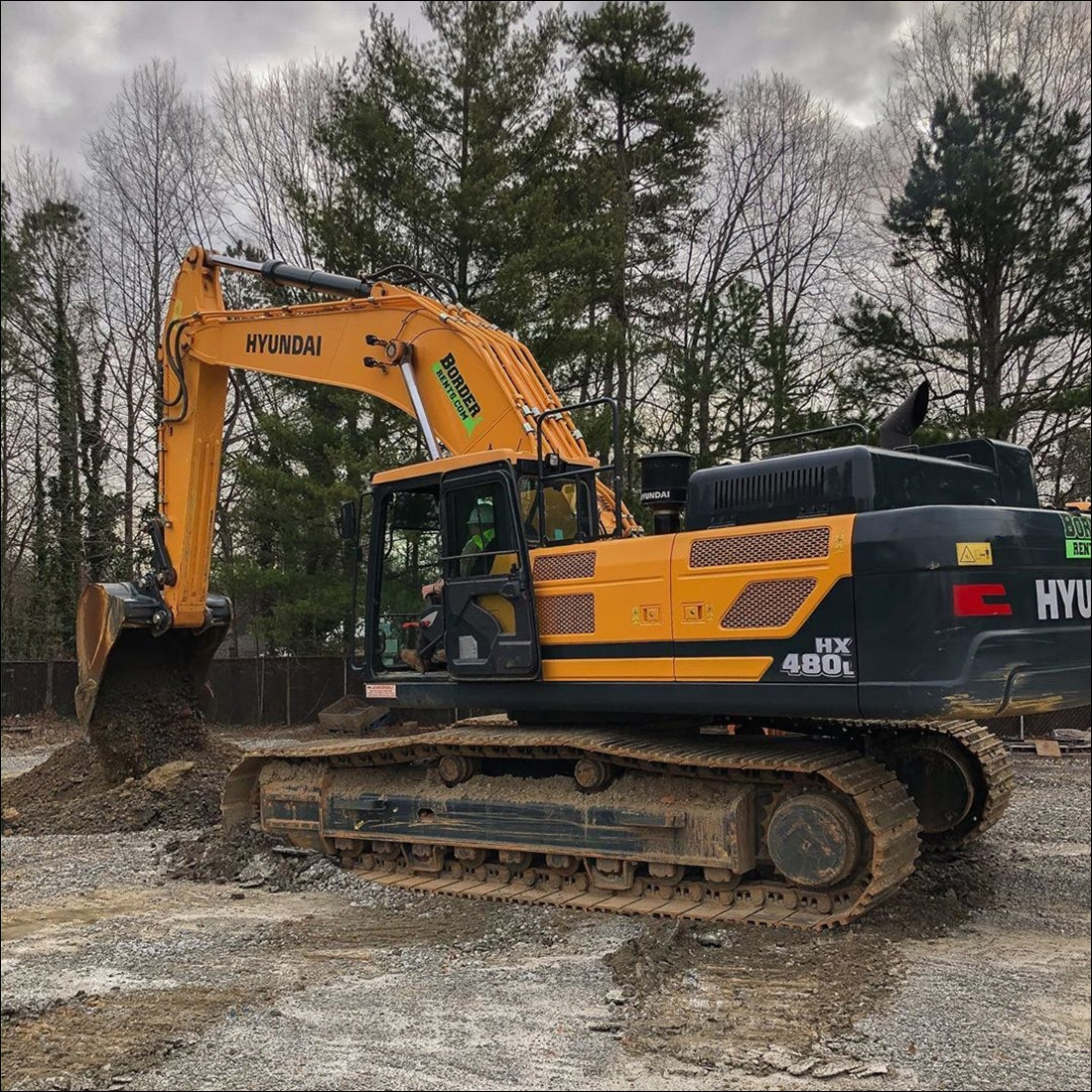

Documento Hyundai original para a escavadeira hidráulica de esteira HX480 L / HX520 L equipada com motor Scania DC13 (turboalimentado, diesel). O documento traz esquemas elétricos e hidráulicos com identificação de conectores, vistas explodidas dos conjuntos principais, tabelas de torque por sistema e fluxogramas de diagnóstico estruturados.
Diferenciais do Manual de Serviço HX480 L / HX520 L
- 📋 Procedimentos passo a passo de desmontagem e montagem
- 🔍 Diagnóstico de falhas com fluxogramas estruturados
- 📊 Valores de fábrica para torques, pressões e folgas
- ⚡ Esquemas elétricos completos com identificação de conectores
- 🏭 Documento oficial Hyundai em PDF de alta qualidade
- 📲 Entrega digital imediata por e-mail ou WhatsApp
- 🛡️ Suporte técnico para tirar dúvidas antes da compra
Dados do Documento Técnico HX480 L / HX520 L
- Marca: Hyundai
- Modelo: HX480 L / HX520 L
- Tipo de equipamento: Escavadeira Hidráulica de Esteira
- Páginas: 656
- Tamanho: 32 MB
- Idioma: Inglês
- Formato: PDF
- Motor: Scania DC13
- Peso operacional: 49500 kg (109130 lb)
- Capacidade da caçamba: 2.20 m³ (2.88 yd³)
- Velocidade de translação: 3.3/5.3 km/h (2.1/3.3 mph)
- Velocidade de giro: 8.6 rpm
- Gradeabilidade: 35° (70%)
- Pressão sobre o solo: 0.86 kgf/cm² (12.23 psi)
- Força máxima de tração: 34100 kg (75180 lb)
O Que Está Coberto no Manual HX480 L / HX520 L
Motor Scania DC13: 6 cilindros em linha; cilindrada 12700 cc; turboalimentado. Procedimentos de remoção, desmontagem, ajustes, sistema de injeção e arrefecimento.
Sistema Hidráulico: circuito principal, circuito piloto, bomba principal, válvula de controle principal (MCV), válvulas de alívio, cilindros, mangueiras e testes de pressão por circuito (operação simples e combinada).
Dispositivo de Giro (Swing): motor de giro, redutor planetário, sistema de frenagem mecânica/hidráulica e procedimentos de desmontagem.
Dispositivo de Translação (Travel): motor de translação variável, redutor planetário, sistema de freio automático e ajustes.
Sistema Elétrico: diagramas elétricos completos, localização de componentes, especificações elétricas e conectores documentados.
Sistema Mecatrônico: seleção de modos, desaceleração automática, power boost, controle de velocidade de translação, sistema de pré-aquecimento, prevenção de superaquecimento do motor, válvula EPPR e sistema de monitoramento (cluster).
Troubleshooting: diagnóstico de falhas hidráulicas, mecânicas, elétricas e mecatrônicas com fluxogramas estruturados.
Padrões de Manutenção: teste de desempenho operacional, padrões dos principais componentes e padrões de esteira e equipamento de trabalho.
Desmontagem e Montagem: precauções, tabelas de torque de aperto, bomba principal, válvula de controle, motor de giro, motor de translação, RCV, junta giratória, cilindros (boom/arm/bucket), undercarriage e implemento.
Torque de Montagem de Componentes: guia introdutório, sistema do motor, sistema elétrico, sistema hidráulico, undercarriage, estrutura e equipamento de trabalho.
Especificações Técnicas Documentadas no HX480 L / HX520 L
Amostra de especificações de fábrica documentadas no manual:
- Motor — potência nominal: (SAE) 444 Hp at 1900 rpm (331 kW at 1900 rpm)
- Motor — torque máximo: 232 kgf余m (1678 lbf余ft) at 1300 rpm
- Motor — taxa de compressão: 17.5 : 1
- Motor — capacidade de óleo: 38再(10 U.S. gal)
- Motor — marcha lenta: baixa rotação 800佳50 rpm / alta rotação 1900.50 rpm
- Sistema elétrico: alternador 24V-100A / bateria 2佴12V佴200Ah
Público-Alvo do Manual HX480 L / HX520 L
Útil para mecânicos com experiência em escavadeiras Hyundai, instrutores técnicos, responsáveis técnicos de oficinas autorizadas e profissionais de manutenção em campo que precisam de procedimentos de reparo verificados pelo fabricante para a escavadeira hidráulica de esteira HX480 L / HX520 L.
Manual de Serviço vs Catálogo de Peças HX480 L / HX520 L
Este manual de serviço do Hyundai HX480 L / HX520 L é ideal para executar reparos — contém procedimentos passo a passo, valores de torque, especificações e diagnóstico de falhas. Para identificar e comprar peças, é necessário um catálogo de peças (documento complementar com part numbers e vistas explodidas).
Dúvidas Frequentes do Manual HX480 L / HX520 L
Quais sistemas o manual de serviço HX480 L / HX520 L cobre?
O manual cobre os sistemas documentados no PDF oficial Hyundai — motor, sistema hidráulico, transmissão de translação, sistema elétrico, mecatrônica, troubleshooting e desmontagem por componente. São 656 páginas estruturadas por sistema.
E se eu perder o arquivo do manual HX480 L / HX520 L no futuro?
Sem problemas — o reenvio é gratuito. Basta entrar em contato pelo WhatsApp (62) 99846-7503 ou e-mail contato@catalogoeservico.com.br e enviamos o PDF do manual HX480 L / HX520 L novamente.
O manual de serviço Hyundai HX480 L / HX520 L é original?
Sim. É o documento técnico oficial Hyundai para a Escavadeira Hidráulica de Esteira HX480 L / HX520 L, em PDF com 656 páginas no idioma Inglês. É a mesma referência utilizada em concessionárias autorizadas para reparo e diagnóstico.
