Descrição
Manual de Serviço Minicarregadeira HYUNDAI HSL650-7 — PDF oficial com 139 páginas em inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
A minicarregadeira HSL650-7 é equipada com motor Kubota V2203M DI (4 cilindros em linha, injeção direta, 2197cc, 44,2ps a 2500rpm), cujas especificações técnicas completas estão documentadas neste manual. O índice cobre seis seções principais — General, Hydraulic System, Electrical System, Power Train, Control e Trouble Shooting — com detalhamento por 22 grupos. Inclui wiring diagram, tabelas de especificações de componentes elétricos, tabelas de troubleshooting com causa provável e solução para os sistemas hidráulicos, trem de força, controle e elétrico, além de procedimentos fotográficos passo a passo para bomba principal, motor de translação e válvulas hidráulicas. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: HSL650-7
- Tipo: Minicarregadeira (Skid Steer Loader)
- Motor: Kubota V2203M DI (2197cc, 4 cilindros, injeção direta)
- Páginas: 139
- Tamanho: 7,25 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

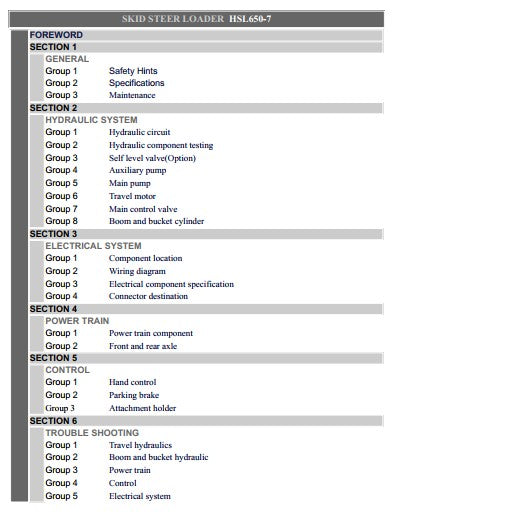

Section 1 — General: Safety Hints, Specifications, Maintenance.
Section 2 — Hydraulic System: Hydraulic circuit, Hydraulic component testing, Self level valve (Option), Auxiliary pump, Main pump, Travel motor, Main control valve, Boom and bucket cylinder.
Section 3 — Electrical System: Component location, Wiring diagram, Electrical component specification, Connector destination.
Section 4 — Power Train: Power train component, Front and rear axle.
Section 5 — Control: Hand control, Parking brake, Attachment holder.

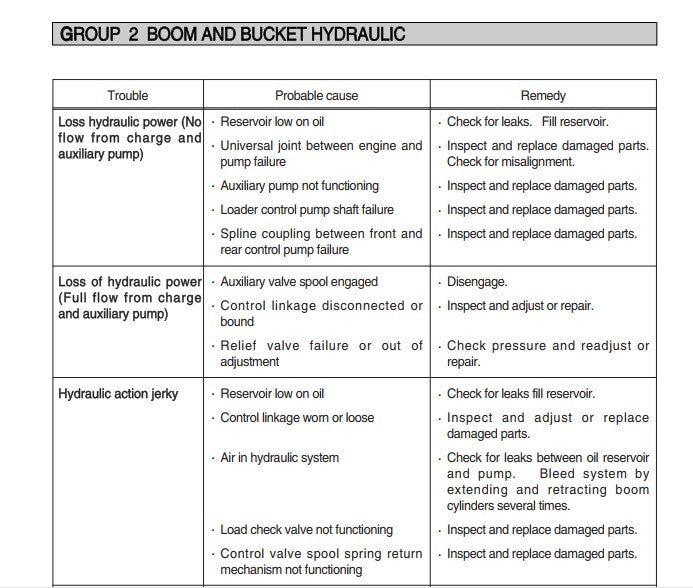

Section 6 — Trouble Shooting: Travel hydraulics, Boom and bucket hydraulic, Power train, Control, Electrical system.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor Kubota V2203M DI: deslocamento 2197cc, relação de compressão 20,5:1, potência 44,2ps a 2500rpm, torque máximo 14kgf·m a 1600rpm
- Capacidade de óleo do motor: 7,6 litros
- Sistema elétrico: bateria 1 × 12V × 72Ah (5Hr), motor de partida 12V-2,0kW, alternador 12V-45AMP
- Rotação de vazio alta: 2750rpm; rotação de vazio baixa: 1000 ± 25rpm

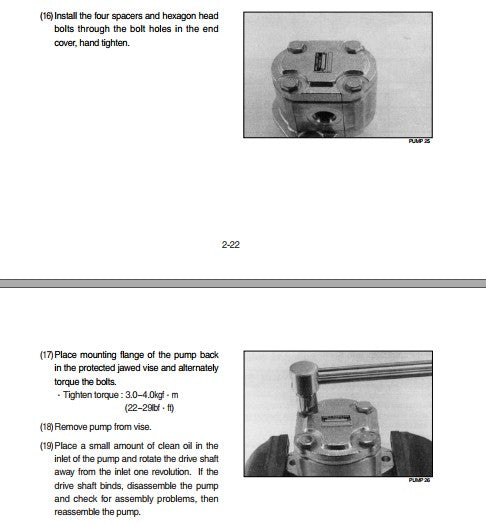

- Torque de aperto do flange da bomba principal: 3,0–4,0 kgf·m (22–29 lbf·ft)

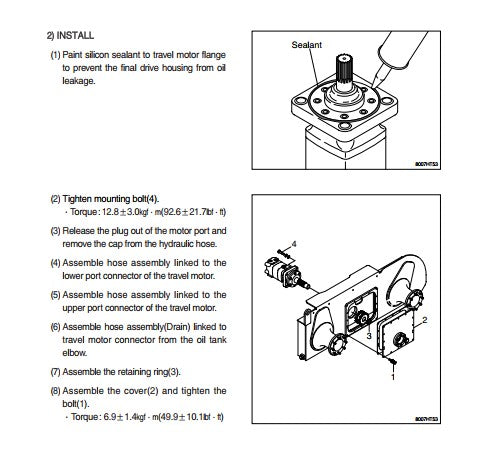

- Torque do parafuso de fixação do motor de translação: 12,8 ± 3,0 kgf·m (92,6 ± 21,7 lbf·ft)

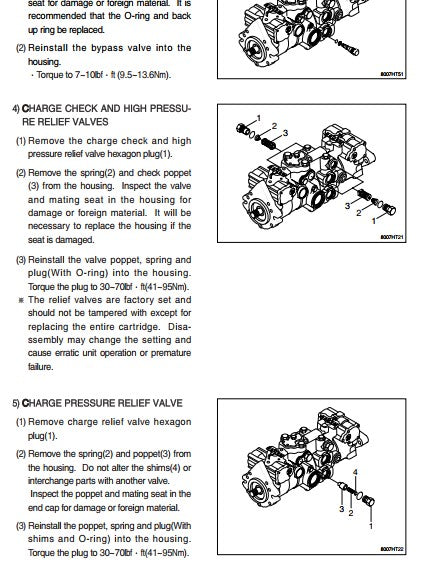

- Torque do tampão das válvulas de alívio de alta pressão: 30–70 lbf·ft (41–95 Nm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias HYUNDAI, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças HSL650-7.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual inclui as especificações completas do motor Kubota V2203M DI?
Sim, há tabela detalhada com cilindrada (2197cc), relação de compressão (20,5:1), potência (44,2ps a 2500rpm), torque máximo (14kgf·m a 1600rpm), capacidade de óleo (7,6l) e dados do sistema elétrico (partida e alternador).
Serve para diagnosticar falhas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço HYUNDAI disponíveis em nosso catálogo.
