Manual de Serviço Pá Carregadeira HYUNDAI HL770-7A — publicação técnica oficial em formato PDF com 666 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.

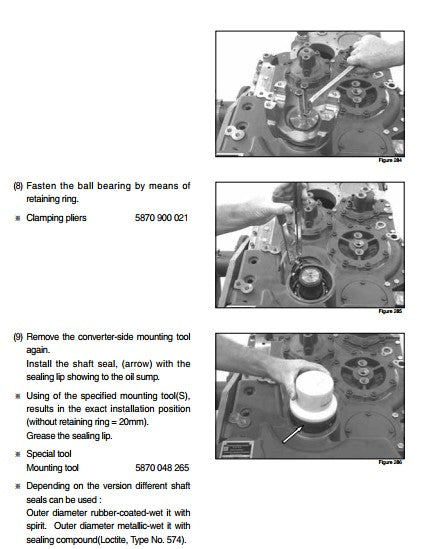

O manual cobre sete seções principais com 27 grupos técnicos, incluindo o sistema elétrico completo com localização de componentes, circuitos elétricos, sistema de monitoramento, especificações de componentes elétricos, mapeamento de conectores e fluxogramas de troubleshooting. O Power Train System conta com procedimentos detalhados de desmontagem e montagem ilustrados por fotos passo a passo, com uso de ferramentas especiais identificadas por código (ex: porca ranhurada: ferramenta 5870 401 118). Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: HL770-7A
- Tipo: Pá Carregadeira
- Páginas: 666
- Tamanho: 37,4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
General: Safety Hints, Specifications, Operational Checkout Record Sheet.
Engine: Structure and Function, Engine speed & stall rpm, Fan drive circuit for cooling system.
Power Train System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Brake System: Structure and Function, Operational Checks and Troubleshooting, Tests and Adjustments, Disassembly and assembly.
Steering System: Structure and Function, Operational Checks and Troubleshooting, Tests and Adjustments, Disassembly and Assembly.
Work Equipment: Structure and Function, Operational Checks and Troubleshooting, Tests and Adjustments, Disassembly and Assembly.
Electrical System: Component Location, Electrical Circuit, Monitoring System, Electrical Component Specification, Connectors, Troubleshooting.
Destaques Técnicos
Exemplos de especificações presentes neste manual:

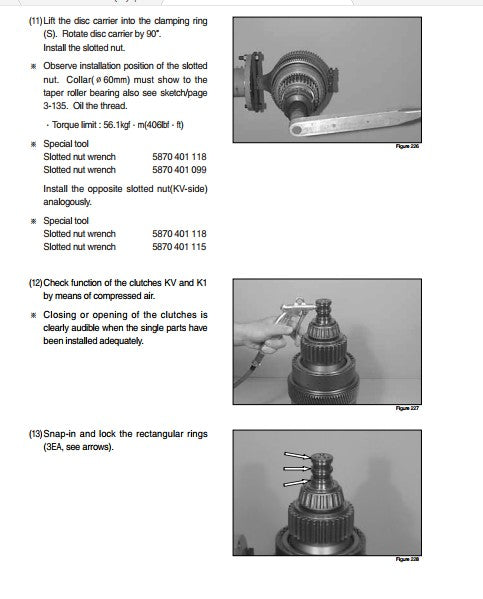

- Torque da porca ranhurada, colar ø60mm (Power Train): 56,1 kgf·m (406 lbf·ft)

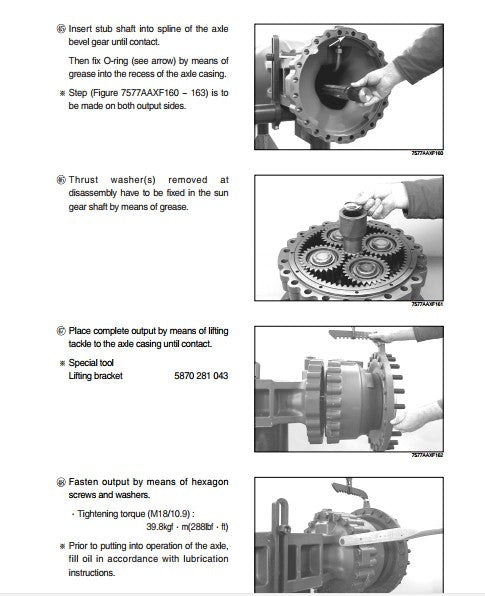

- Torque de aperto dos parafusos de saída M18/10.9 (eixo): 39,8 kgf·m (288 lbf·ft)

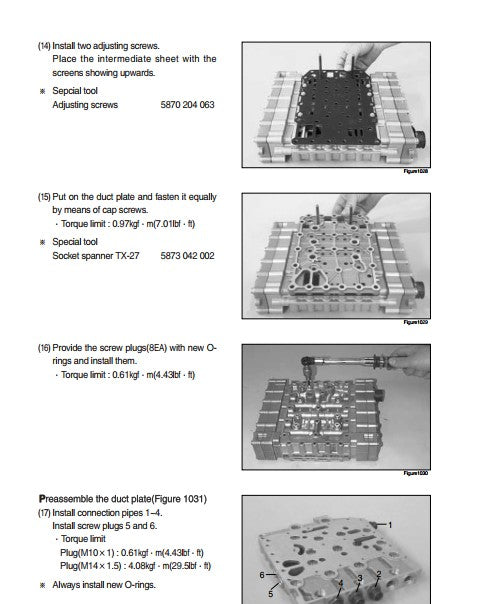

- Torque da placa do duto (cap screws): 0,97 kgf·m (7,01 lbf·ft)
- Torque dos plugues M10×1: 0,61 kgf·m (4,43 lbf·ft)
- Torque dos plugues M14×1.5: 4,08 kgf·m (29,5 lbf·ft)
- Ferramentas especiais identificadas por código ao longo de todos os procedimentos de montagem
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas HYUNDAI e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças HL770-7A.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico — a Seção 7 é dedicada ao sistema elétrico com circuitos, conectores, monitoramento e troubleshooting.
O manual traz os torques de montagem da transmissão?
Sim, o Power Train System inclui valores de torque específicos por componente. Exemplos: porca ranhurada colar ø60mm: 56,1 kgf·m (406 lbf·ft); parafusos de saída M18/10.9: 39,8 kgf·m (288 lbf·ft).
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema — cada seção principal conta com um grupo dedicado a Operational Checks and Troubleshooting.
