Descrição
Manual de Serviço Pá Carregadeira HYUNDAI HL770-7 — publicação técnica oficial em formato PDF com 533 páginas em Inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Equipada com motor Cummins QSC8.3-C 6 cilindros turbodiesel de 280ps a 2200rpm e torque máximo de 138kgf·m a 1400rpm, combinado com transmissão automática ZF 4WG260-IV full-automatic power shift (4ª frente / 3ª ré). O manual apresenta tabelas completas de especificações do motor e da transmissão, procedimentos passo a passo de desmontagem e montagem com ferramentas especiais identificadas por código, e a Section 7 Electrical System cobrindo Component Location, Electrical Circuit, Monitoring System, Connectors e Troubleshooting. Arquivo PDF pesquisável de 63,2 MB, para consulta em campo ou na oficina.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: HL770-7
- Tipo: Pá Carregadeira
- Motor: Cummins QSC8.3-C
- Transmissão: ZF 4WG260-IV
- Páginas: 533
- Tamanho: 63,2 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Section 1 — General: Safety Hints, Specifications, Operational Checkout Record Sheet.
Section 2 — Engine: Structure and Function, Fan drive circuit for cooling system.

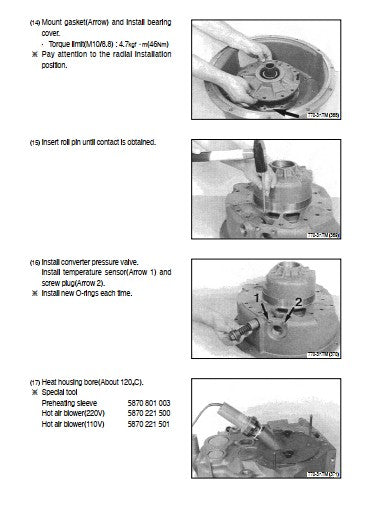

Section 3 — Power Train System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Section 4 — Brake System: Structure and Function, Operational Checks and Troubleshooting, Tests and Adjustments, Disassembly and Assembly.
Section 5 — Steering System: Structure and Function, Operational Checks and Troubleshooting, Tests and Adjustments, Disassembly and Assembly.
Section 6 — Work Equipment: Structure and Function, Operational Checks and Troubleshooting, Tests and Adjustments, Disassembly and Assembly.
Section 7 — Electrical System: Component Location, Electrical Circuit, Monitoring System, Electrical Component Specification, Connectors, Troubleshooting.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor Cummins QSC8.3-C: 280ps a 2200rpm, torque máximo 138kgf·m (1000lbf·ft) a 1400rpm
- Capacidade de óleo do motor: 20ℓ (5.3 U.S. gal)
- Alta rotação de marcha lenta: 2340 ± 50rpm / baixa rotação: 900 ± 50rpm
- Transmissão ZF 4WG260-IV: full-automatic power shift, 4ª frente / 3ª ré, tração 4 rodas
- Pneus: 26.5-25, 20PR(L3)

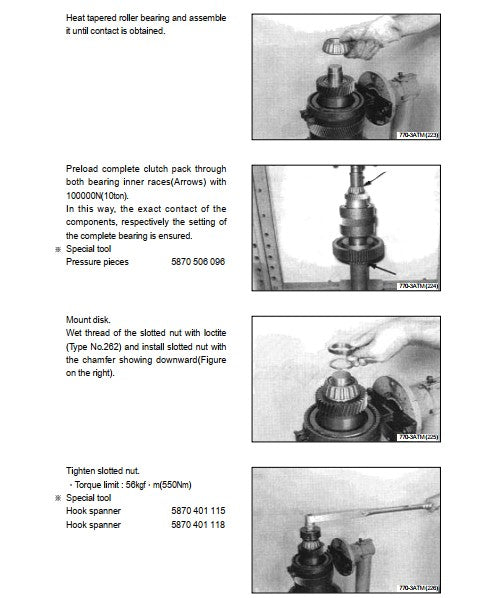

- Torque da porca ranhurada da transmissão: 56kgf·m (550Nm)

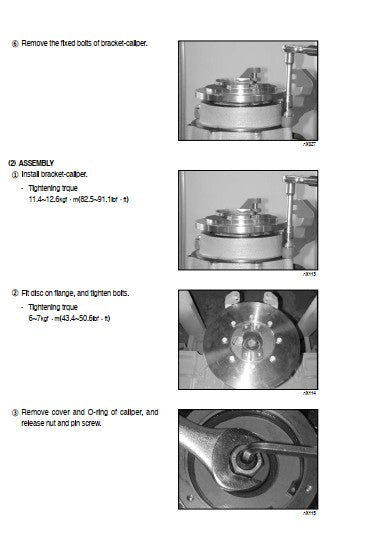

- Torque de instalação do bracket-caliper do freio: 11.4~12.6kgf·m (82.5~91.1lbf·ft)
- Torque do disco no flange: 6~7kgf·m (43.4~50.6lbf·ft)
- Bateria: 2×12V×200Ah / Alternador: Delco Remy 22SI (24V-70Amp)
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas HYUNDAI e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças HL770-7.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, a Section 7 Electrical System cobre Component Location, Electrical Circuit, Monitoring System, Electrical Component Specification, Connectors e Troubleshooting — cobertura elétrica completa da HL770-7.
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema.
Qual a diferença para o catálogo de peças?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
