Descrição
Manual de Serviço Pa-Carregadeira HYUNDAI HL760-7A — arquivo PDF com 458 páginas em Inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Documento técnico oficial que cobre a Pa-Carregadeira HYUNDAI HL760-7A equipada com motor Cummins QSB6.7, diesel 6 cilindros em linha de 218ps a 2100rpm e torque máximo de 97kgf·m (702lbf·ft). Inclui tabelas completas de especificações do motor, fotos passo a passo de desmontagem e montagem da transmissão com identificação de ferramentas especiais, tabela de códigos de falha do TCU com causas e procedimentos de reparo, e sistema elétrico completo com localização de componentes, circuitos, conectores e troubleshooting. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: HL760-7A
- Tipo: Pa-Carregadeira
- Motor: Cummins QSB6.7 — diesel 6 cilindros, 218ps / 2100rpm
- Páginas: 458
- Tamanho: 17,4 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
General: Safety Hints, Specifications, Operation Checkout Record Sheet.
Engine: Structure and Function, Engine speed & stall RPM, Fan drive circuit for cooling system.
Power Train System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly (Transmission), Disassembly and Assembly (Axle).
Brake System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Steering System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Work Equipment: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Electrical System: Component Location, Electrical Circuit, Monitoring System, Electrical Component Specification, Connectors, Troubleshooting.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor Cummins QSB6.7: 218ps a 2100rpm, torque máximo de 97kgf·m (702lbf·ft) a 1500rpm
- Cilindrada 6700cc (409cu in), compressão 17,2:1, bore × stroke: 104 × 132mm
- High idling speed: 2230 ± 50rpm | Low idling speed: 800 ± 50rpm
- Quantidade de óleo do motor: 18 litros (4,8 U.S. gal)

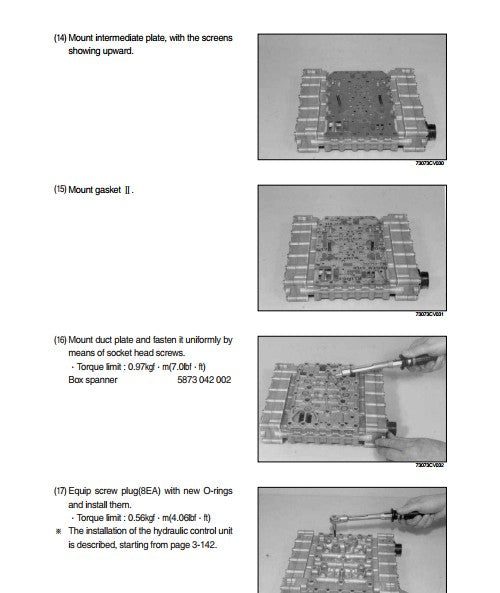

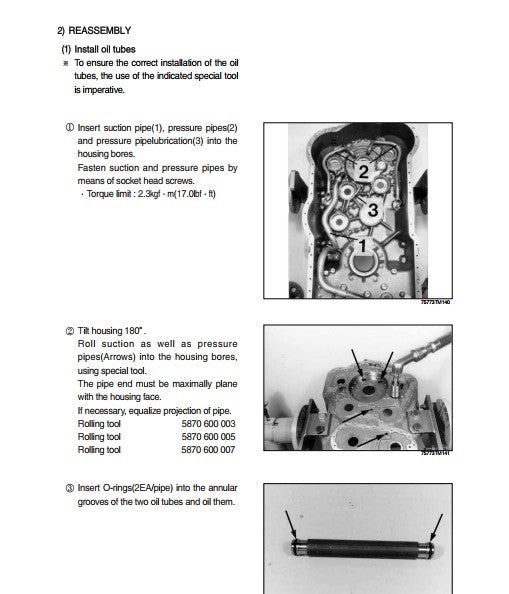

- Torque dos tubos de sucção e pressão da transmissão: 2,3kgf·m (17,0lbf·ft)
- Torque da placa de duto (duct plate): 0,97kgf·m (7,0lbf·ft)
- Torque do plugue de rosca (screw plug): 0,56kgf·m (4,06lbf·ft)
- Tabela de códigos de falha do TCU (formato Hex) com descrição da falha, reação do sistema e passos de reparo
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias HYUNDAI, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças HL760-7A.
Perguntas Frequentes
Tem as tolerâncias e ajustes?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
Vem com diagramas dos sistemas?
Sim, o manual inclui esquemas elétricos e hidráulicos detalhados que facilitam diagnóstico e identificação de componentes.
O manual traz a tabela de códigos de falha da transmissão?
Sim, inclui tabela completa de fault codes do TCU (em formato Hex) com descrição de cada falha, reação do sistema e procedimentos de reparo.
