Descrição
Manual de Serviço Pa-Carregadora HYUNDAI HL757(TM)-7A — arquivo PDF com 389 páginas em Inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.

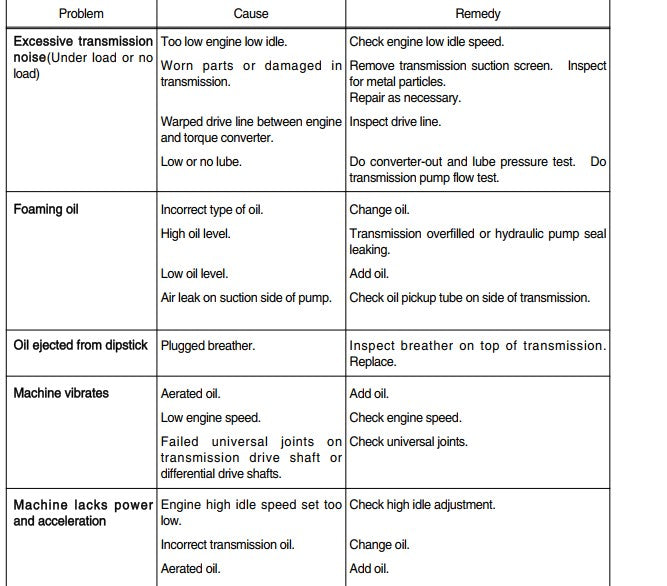

Documento oficial cobrindo as variantes HL757-7A e HL757TM-7A, equipadas com motor Cummins QSB6.7 de 173hp (2100rpm) e transmissão automática 4WG190 com 4 marchas à frente e 3 à ré. Inclui tabelas completas de especificações técnicas do motor e transmissão, procedimentos passo a passo com fotos reais dos componentes hidráulicos e de direção, valores de torque identificados por componente e tabelas de diagnóstico de transmissão no formato Problem/Cause/Remedy. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: HL757-7A / HL757TM-7A
- Tipo: Pa-Carregadora (Wheel Loader)
- Páginas: 389
- Tamanho: 15,3 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motor: Cummins QSB6.7
- Transmissão: 4WG190 Full-Automatic Power Shift
Procedimentos e Sistemas Cobertos
General: Safety Hints, Specifications, Operation Checkout Record Sheet.
Engine: Structure and Function, Fuel warmer system, Engine speed & stall rpm, Fan drive circuit for cooling system.
Power Train System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Brake System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Steering System: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Work Equipment: Structure and Function, Operational Checks and Troubleshooting, Test and Adjustments, Disassembly and Assembly.
Electrical System: Component Location, Electrical Circuit, Monitoring System, Electrical Component Specification, Connectors, Troubleshooting.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor Cummins QSB6.7: 173hp a 2100rpm; torque máximo 83 kgf·m (600 lbf·ft) a 1500rpm
- Cilindrada: 6730cc, 6 cilindros em linha, relação de compressão 17.2:1; bore × stroke: 104 × 132mm
- Capacidade de óleo do motor: 16 litros (4.2 U.S. gal); rotação de marcha lenta: 800 ± 50rpm (baixa) / 2230 ± 50rpm (alta)
- Transmissão 4WG190: power shift automático com kick-down, tração 4×4, freio de serviço hidráulico a disco (wet-disc)
- Torque do plug do bloco de controle: 8,2 kgf·m (59,0 lbf·ft)

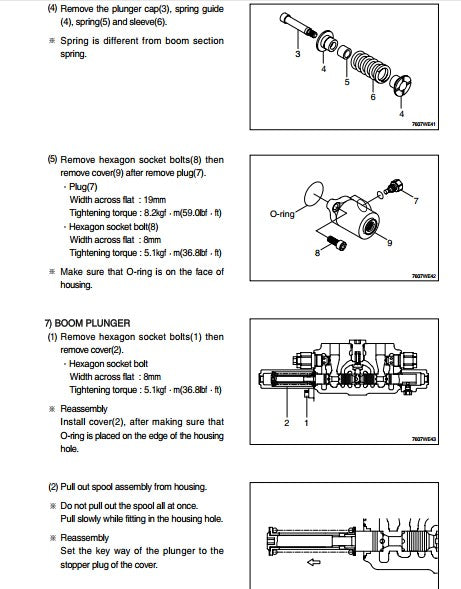

- Torque dos parafusos hexagonais do Boom Plunger: 5,1 kgf·m (36,8 lbf·ft)

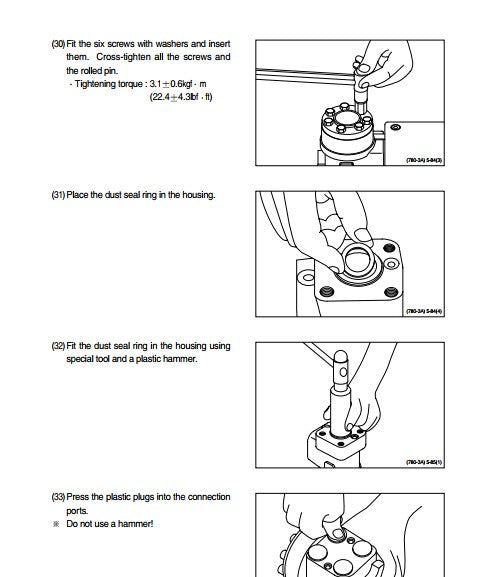

- Torque dos parafusos de fixação com arruelas (steering): 3,1 ± 0,6 kgf·m (22,4 ± 4,3 lbf·ft)
- Pneus: 20.5-25, 16PR(L3); ângulo de esterçamento: 40° para ambos os lados
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias HYUNDAI, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças HL757-7A.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz os torques dos componentes hidráulicos e de direção?
Sim, inclui tabela e identificação de torques por componente. Exemplos: parafusos do Boom Plunger: 5,1 kgf·m (36,8 lbf·ft); parafusos de fixação da direção: 3,1 ± 0,6 kgf·m (22,4 ± 4,3 lbf·ft).
Cobre todos os sistemas da máquina?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço HYUNDAI disponíveis em nosso catálogo.
