Descrição
Manual de Serviço Retroescavadora HYUNDAI H930S/H940S — documentação técnica completa da retroescavadora em PDF pesquisável. São 533 páginas em Português com procedimentos verificados e diagramas detalhados.

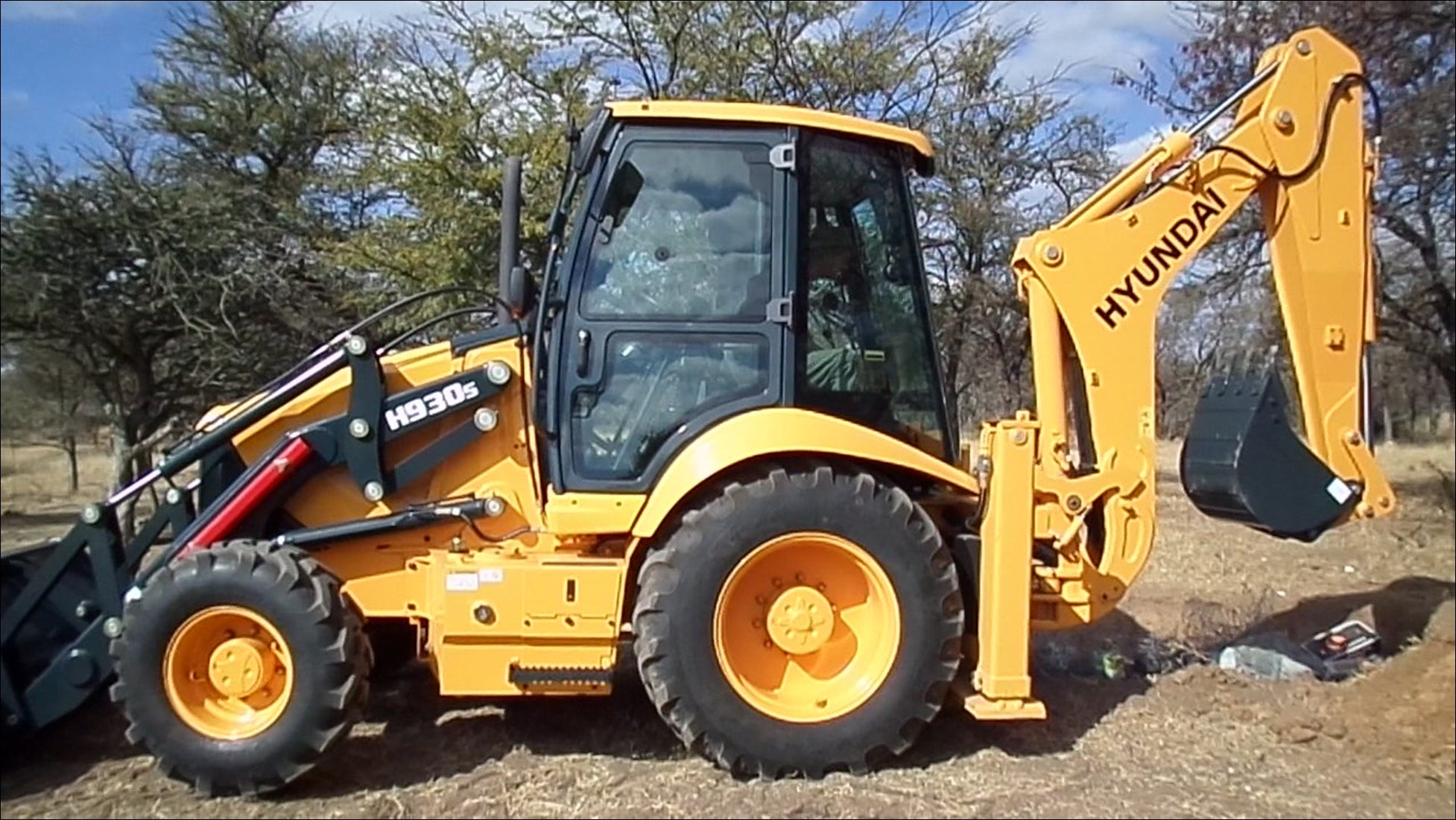

Cobre as retroescavadeiras HYUNDAI H930S e H940S equipadas com motor PERKINS 1104C-44T 4 tempos turbocompressor, certificado para EPA Nível 2 / UE estágio II. A H940S desenvolve 100 hp (74,5 kW) a 2200 rpm com torque máximo de 42 kgf·m a 1350 rpm; a H930S entrega 92 hp (68,5 kW) com torque de 40 kgf·m no mesmo regime. O manual abrange a transmissão automática de 4 velocidades com controle hidráulico e conversor de torque na proporção 1:2,53, com procedimentos de desmontagem e montagem ilustrados por fotos passo a passo e vistas explodidas numeradas. O Sistema Elétrico é coberto em seis grupos que incluem Circuito Elétrico, Sistema de Monitoramento e identificação completa de Conectores. Formato PDF pesquisável com índice navegável por seção e grupo.
Especificações do Manual
- Marca: HYUNDAI
- Modelo: H930S / H940S
- Tipo: Retroescavadora
- Páginas: 533
- Tamanho: 36,2 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Motor: PERKINS 1104C-44T (4 tempos, turbocompressor, diesel)
- Transmissão: Automática 4 velocidades com controle hidráulico

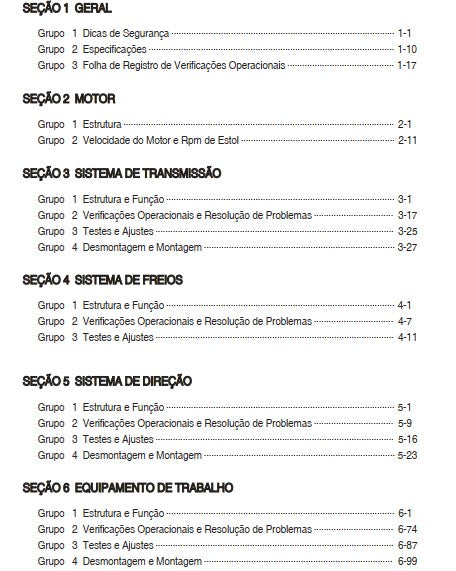

Procedimentos e Sistemas Cobertos
Seção 1 — Geral: Dicas de Segurança, Especificações, Folha de Registro de Verificações Operacionais.
Seção 2 — Motor: Estrutura, Velocidade do Motor e Rpm de Estol.
Seção 3 — Sistema de Transmissão: Estrutura e Função, Verificações Operacionais e Resolução de Problemas, Testes e Ajustes, Desmontagem e Montagem.
Seção 4 — Sistema de Freios: Estrutura e Função, Verificações Operacionais e Resolução de Problemas, Testes e Ajustes.
Seção 5 — Sistema de Direção: Estrutura e Função, Verificações Operacionais e Resolução de Problemas, Testes e Ajustes, Desmontagem e Montagem.
Seção 6 — Equipamento de Trabalho: Estrutura e Função, Verificações Operacionais e Resolução de Problemas, Testes e Ajustes, Desmontagem e Montagem.

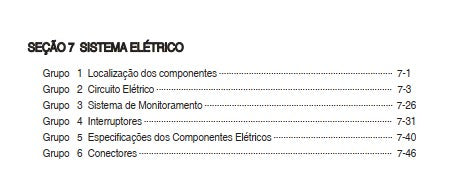

Seção 7 — Sistema Elétrico: Localização dos Componentes, Circuito Elétrico, Sistema de Monitoramento, Interruptores, Especificações dos Componentes Elétricos, Conectores.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor H940S: 100 hp (74,5 kW) a 2200 rpm | Motor H930S: 92 hp (68,5 kW) a 2200 rpm
- Torque máximo H940S a 1350 rpm: 42 kgf·m (301 lbf·pé) | H930S: 40 kgf·m (291 lbf·ft)
- Transmissão automática 4 velocidades com conversor de torque na proporção 1:2,53
- Velocidade máxima H940S: 36,5 km/h (4ª marcha) | H930S: 36,0 km/h (4ª marcha)

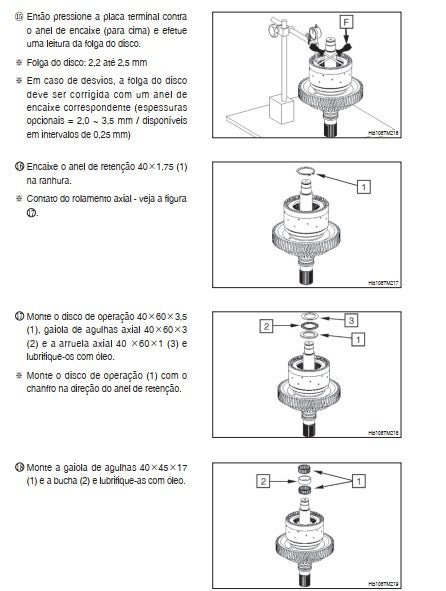

- Folga do disco de transmissão: 2,2 a 2,5 mm (anéis opcionais de 2,0 a 3,5 mm em intervalos de 0,25 mm)

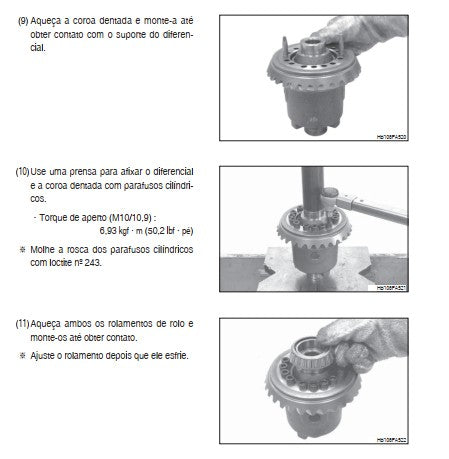

- Torque parafusos M10/10,9 do diferencial: 6,93 kgf·m (50,2 lbf·pe) — aplicar Loctite nº 243

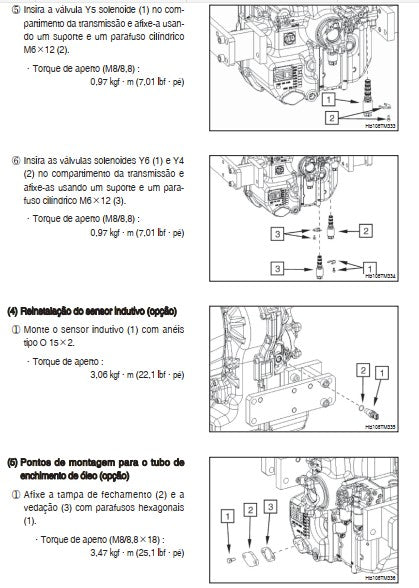

- Torque válvulas solenóides M8/8,8 (transmissão): 0,97 kgf·m (7,01 lbf·pe)
- Torque tampa de fechamento M8/8,8×18: 3,47 kgf·m (25,1 lbf·pe)

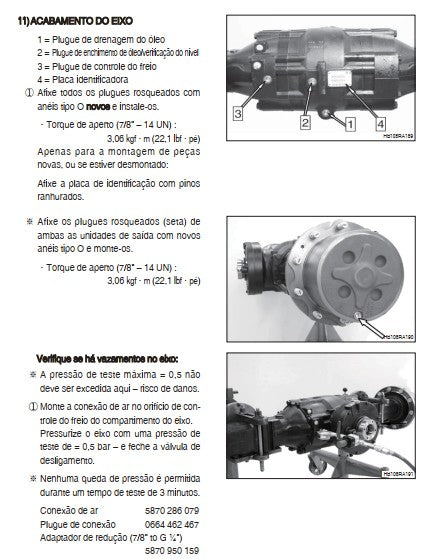

- Pressão máxima de teste do eixo: 0,5 bar por 3 minutos sem queda de pressão permitida
- Freio de serviço: disco úmido hidráulico com ajuste e equalização automáticos
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas HYUNDAI e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para operar a máquina e conhecer seus controles, veja o Manual do Operador H930S/H940S.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques de montagem do sistema de transmissão?
Sim, inclui tabela completa de torques de aperto. Exemplos: parafusos M10/10,9 do diferencial — 6,93 kgf·m (50,2 lbf·pe); válvulas solenóides M8/8,8 — 0,97 kgf·m (7,01 lbf·pe).
Tem todos os procedimentos?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
