Descrição
Especificações
- Marca: GEHL
- Modelo(s): GEHL 680 (carregadeira de rodas, a partir do nº de série 343010001)
- Tipo de equipamento: Carregadeira de Rodas
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 918123, Revisão A; ref. interna 918123/AP0605
- Motor: Deutz BF4M 2011 (diesel)
- Páginas: 212
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 680 é o documento técnico em PDF da carregadeira de rodas, com 212 páginas em Inglês: Do motor Deutz à eletrônica SUSMIC, com todos os chicotes elétricos mapeados. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Cobre o motor Deutz BF4M 2011 com regulagem de válvulas, troca da bomba injetora e ajuste da pressão de ar de sobrealimentação
- Detalha o trem hidrostático nas versões 20 km/h e ECO-Speed 40 km/h, com diagramas e relatório de teste
- Diagramas elétricos chicote por chicote: motor-chassi, cabine, joystick, giroflex, estabilizador de carga e ar-condicionado

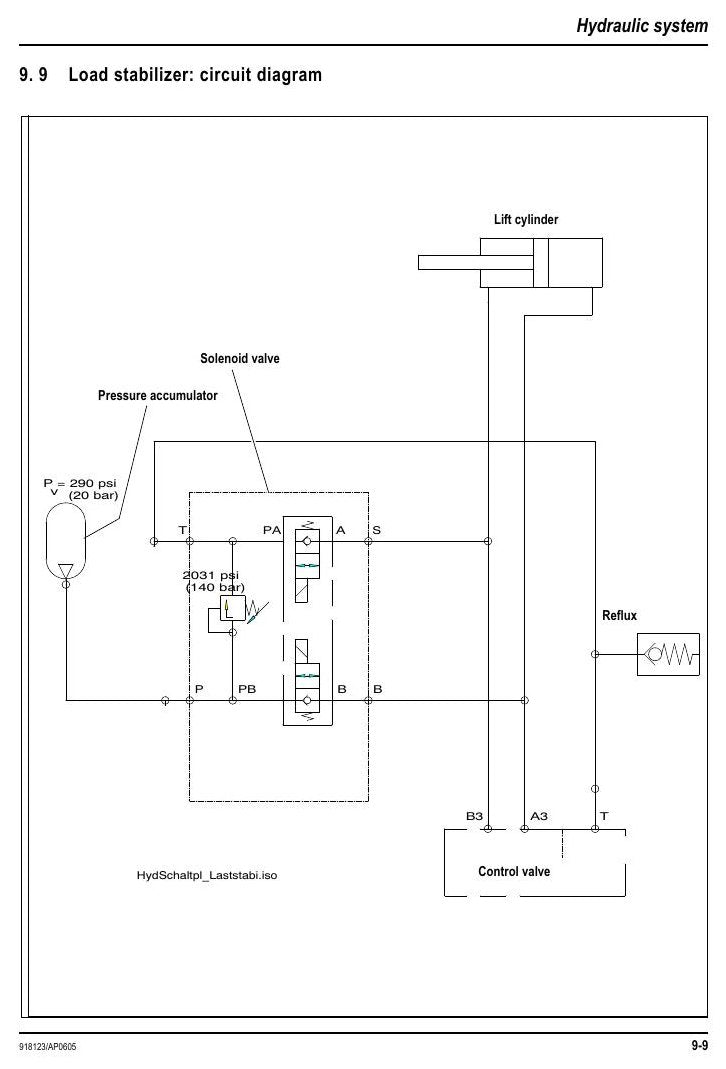

- Circuitos hidráulicos do estabilizador de carga e da válvula contra ruptura de mangueira, com conexões identificadas
- Manual de operação da eletrônica de tração SUSMIC incluído no capítulo de trem de força
- Procedimentos de vedação de cilindros de elevação, inclinação e do quadro de engate rápido
O que este manual cobre
- Operação: placas de série, visão geral da máquina e da cabine, painel de instrumentos
- Especificações: chassi, motor, trem de força, eixos, freios, direção e hidráulica de trabalho
- Manutenção: fluidos, cronograma do modelo 680, filtro de ar, correia, caixas e eixos
- Motor BF4M 2011: folga de válvulas, bomba injetora, pressão de sobrealimentação e cabeçote
- Trem de força: bomba de deslocamento variável e motor hidráulico (versões 20 e 40 km/h ECO-Speed)
- Eletrônica de tração SUSMIC: verificação, ajuste e sensores
- Eixos: torques, bujões de dreno/nível e vedações (dianteiro e traseiro)
- Freios: circuito e freio de serviço
- Direção: circuito, servostat, cilindros e ajuste dos sensores
- Sistema hidráulico: válvula de controle, estabilizador de carga, válvula contra ruptura de mangueira, 4º circuito

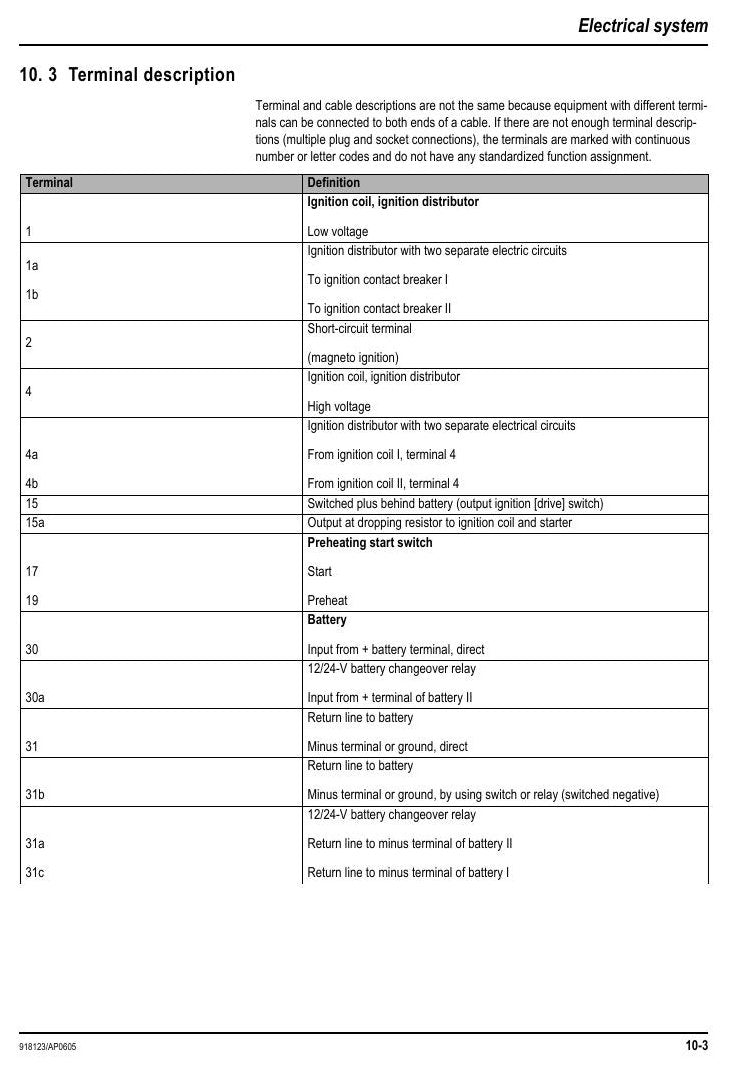

- Sistema elétrico: caixas de fusíveis, relés e diagramas de todos os chicotes (motor, cabine, joystick, opcionais)
- Reboque e transporte da máquina
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Oficinas e mecânicos que reparam carregadeiras de rodas GEHL com transmissão hidrostática.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
