Descrição
Especificações
- Marca: GEHL
- Modelo(s): GEHL 153, 193 e 223 (escavadeiras compactas)
- Tipo de equipamento: Escavadeira Compacta
- Documento: Manual de Serviço (Service Manual)
- Referência: Form No. 918161, Revisão A
- Motor: Motores diesel Yanmar: 3TNE68ENSR (153), 3TNE74ENSR2 (193) e 3TNV76-SNS (223)
- Páginas: 124
- Idioma: Inglês
- Formato: PDF pesquisável
O Manual de Serviço GEHL 153 193 223 é o documento técnico em PDF da escavadeira compacta, com 124 páginas em Inglês: Hidráulica, motores Yanmar e giro em um só volume. Pronto para consulta em qualquer dispositivo e para impressão das páginas que você precisar na bancada.
Destaques deste material
- Cobre três escavadeiras compactas em um único volume, com dados técnicos separados por modelo
- Identifica os três motores Yanmar aplicados: 3TNE68ENSR, 3TNE74ENSR2 e 3TNV76-SNS
- Tabelas de capacidade de içamento e geometria de caçamba por modelo

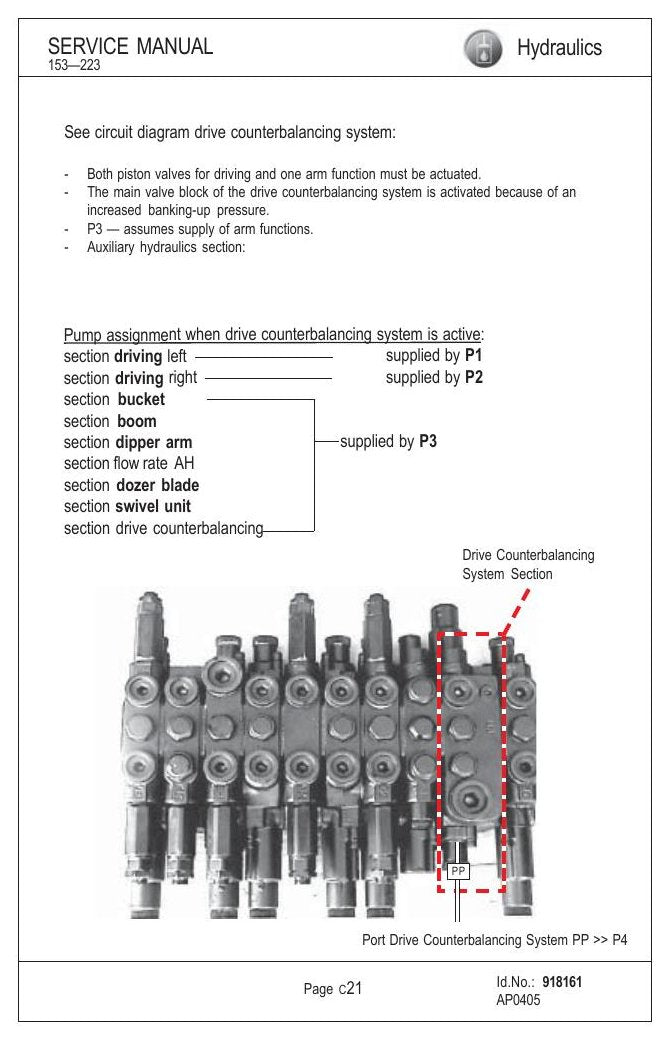

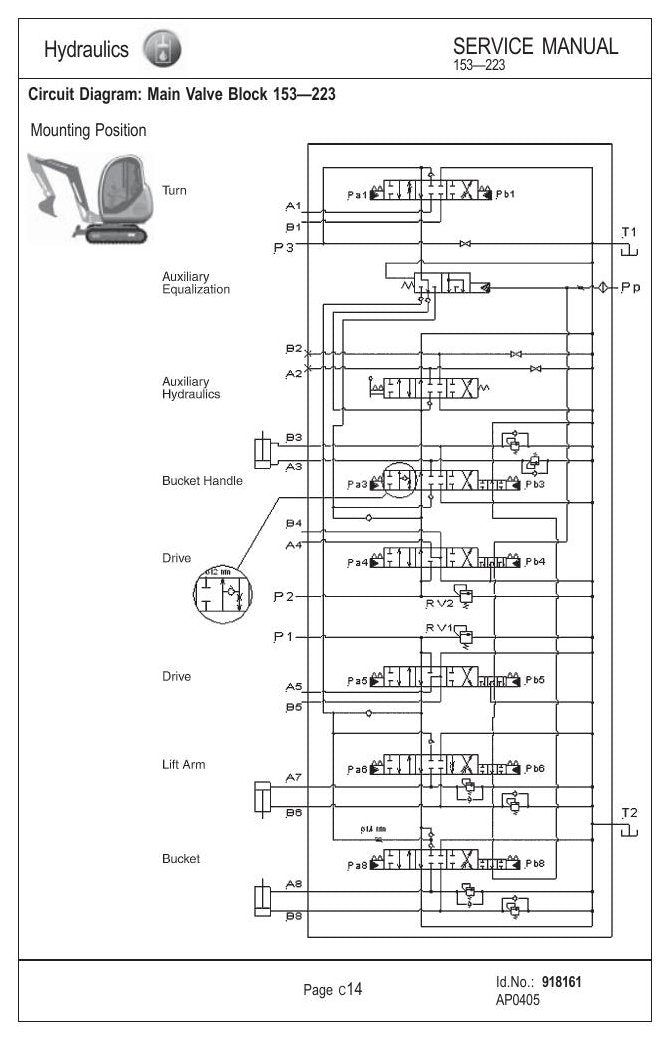

- Capítulo dedicado à hidráulica: diagrama, bomba, bloco de válvulas principal e válvula da lâmina dozer
- Procedimentos de manutenção com cronograma, lubrificantes e proteção contra estouro de mangueira
- Fiação elétrica do motor diesel documentada em capítulo próprio
O que este manual cobre
- Dados técnicos: dimensões principais, caçamba e geometria, tabelas de capacidade de içamento
- Dados técnicos do sistema hidráulico e do motor diesel
- Torques de aperto
- Manutenção: cronograma, lubrificantes e sistema hidráulico
- Bomba hidráulica e proteção contra estouro de mangueira
- Unidade de translação e unidade de giro
- Sistema hidráulico auxiliar
- Cabine e material rodante (undercarriage)
- Hidráulica: diagrama hidráulico e bomba
- Unidade de alimentação de óleo piloto e bloco de válvulas principal
- Válvula da lâmina dozer e válvulas de controle piloto
- Motor diesel: visão geral e fiação elétrica do motor
Por que vale a pena
Em vez de diagnosticar às cegas, você segue os procedimentos de fábrica, com especificações de torque e ajuste, sequências de teste e esquemas — menos tempo de máquina parada e menos retrabalho.
Para quem é
Mecânicos e oficinas que fazem manutenção e reparo hidráulico/mecânico dessas escavadeiras compactas.
Perguntas frequentes
Como recebo o arquivo?
Entrega digital: após a confirmação do pagamento, o PDF é enviado por e-mail e WhatsApp.
Posso imprimir?
Sim. O arquivo não tem senha e pode ser impresso por inteiro ou por páginas avulsas.
Está em português?
O documento original de fábrica é em Inglês. Ilustrações, esquemas e códigos são universais e fáceis de acompanhar.
Funciona no celular?
Sim, abre em qualquer leitor de PDF no celular, tablet ou computador.
