Descrição
Manual de Serviço Escavadeira FiatAllis FX140 / FX140LC — publicação técnica oficial em formato PDF com 814 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.

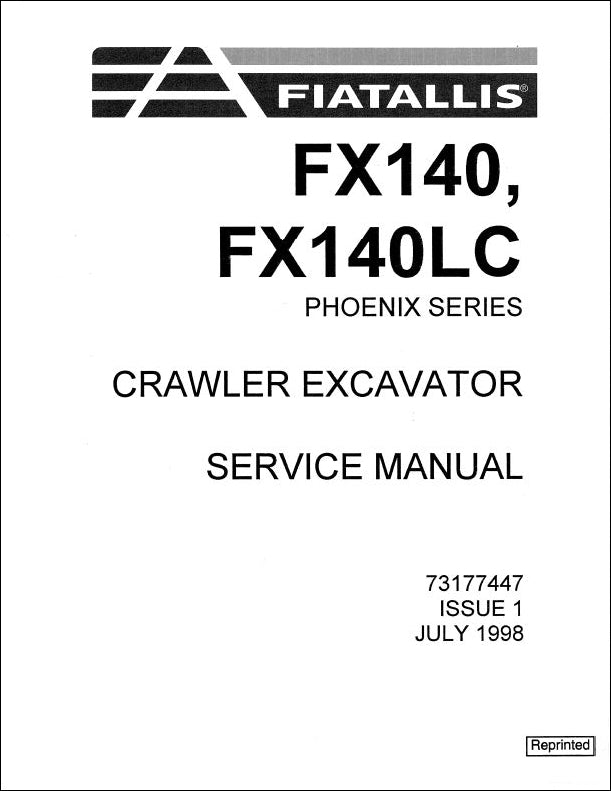

Referência oficial: 73177447 (Issue 1, julho de 1998). Cobre as escavadeiras de esteiras Phoenix Series nos modelos FX140 e FX140LC, equipadas com sistema de locomoção tipo trator de baixa manutenção. O manual inclui seção dedicada às ferramentas especiais de diagnóstico e manutenção, vistas explodidas do sistema de locomoção completo e procedimentos passo a passo ilustrados com fotos para operações no material rodante. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FX140 / FX140LC
- Série: Phoenix Series
- Tipo: Escavadeira de Esteiras (Crawler Excavator)
- Páginas: 814
- Tamanho: 116 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 73177447 — Issue 1
- Data: Julho de 1998
Procedimentos e Sistemas Cobertos
Ferramentas Especiais (Section 03): PCS tester para diagnóstico de pressões e solenoides, solenoid valve tester, measuring adapter para verificação elétrica de válvulas proporcionais, bomba de vácuo para evacuação de linhas e reservatório hidráulico, manômetros (0–60, 0–400 e 0–600 bar) com mangueira de medição de 2000 mm, stroke-measuring device para pistões de controle, cylinder tools — fitting suspension para hastes de pistão, protective sleeve para roscas de haste e protective sleeve para pistões em diâmetros Ø 130, Ø 140 e Ø 150 mm.
Sistema de Locomoção (Section 04): Componentes completos do travel system, abertura da corrente de esteiras com identificação e remoção do pino mestre, fechamento e reposicionamento com ferramenta de centragem ST 83-3, lubrificação com Molykote, instalação dos track pads e tensionamento da corrente.
O manual cobre ainda motor e sistemas auxiliares, sistema de combustível e injeção, sistema de arrefecimento, sistema hidráulico principal, bombas e motores hidráulicos, válvulas de controle, sistema de giro, lança e braço, sistema elétrico e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Manômetros especificados: 0–60 bar (Part No. 73176711), 0–400 bar (73176712) e 0–600 bar (73176713) para verificação do sistema hidráulico
- Stroke-measuring device (Part No. 73176716) para medição do comprimento de curso dos pistões de controle no bloco de válvulas
- Pistões de cilindro em diâmetros Ø 130 mm, Ø 140 mm e Ø 150 mm com protective sleeves dedicadas (Part Nos. 73176721, 73176722 e 73176724)
- Lubrificação do pino mestre da corrente de esteiras com Molykote (Part No. 73171482)
- Ferramenta de centragem ST 83-3 para alinhamento do pino na corrente (dimensões: 100 mm / 300 mm)
- PCS tester com impressora, cabos de sensor, 4 sensores de pressão e pressure sensors de 600 bar e 90 bar incluídos no kit
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas FiatAllis e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui informações sobre as ferramentas especiais necessárias para manutenção?
Sim, uma seção completa detalha todas as ferramentas de diagnóstico e manutenção: PCS tester, solenoid valve tester, manômetros de 0–60, 0–400 e 0–600 bar, stroke-measuring device e ferramentas específicas para cilindros hidráulicos — cada item com part number e ilustração.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
