Descrição
Manual de Serviço Carregadeira FiatAllis FW90 — arquivo PDF pesquisável com 299 páginas em inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.

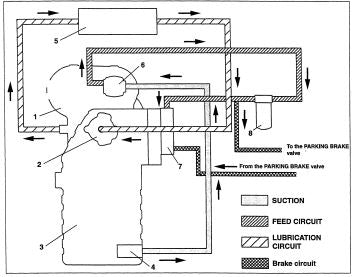

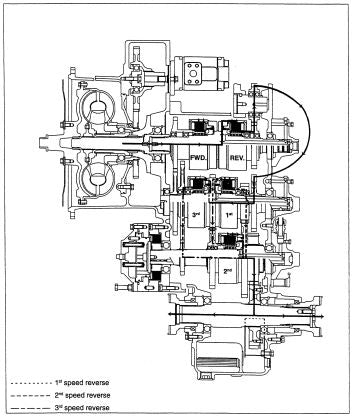

O manual cobre em detalhes o sistema de transmissão e linha de força da FW90, incluindo conversor de torque, transmissão e freio de estacionamento, com tabelas completas de troubleshooting que apresentam problema, causa possível, inspeção recomendada e remédio para cada falha. Os eixos (modelo TCM 640-30) são especificados com redução em dois estágios, redução final planetária e diferencial de proporção de torque (limited slip), com tração nas quatro rodas. O documento traz tabelas de torques de aperto com indicação de uso de LOCTITE 262, valores padrão de manutenção e limites de desgaste para os componentes internos da transmissão. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FW90
- Tipo: Carregadeira
- Páginas: 299
- Tamanho: 42 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Tração: 4 rodas motrizes (four driving wheel)
- Eixos: TCM 640-30 com redução planetária e diferencial limited slip
- Eixo traseiro: Montagem trunnion (half-swinging)
Procedimentos e Sistemas Cobertos
Sistema hidráulico, implementos e braços de levante, motor e sistemas auxiliares, transmissão e conversor de torque, eixos dianteiro e traseiro, direção, freios e freio de estacionamento, sistema elétrico e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque do parafuso de suporte do estator (conversor de torque): 10,3 kgm
- Torque da placa de retenção da flange de saída (transmissão): 9,3 kgm — aplicar LOCTITE 262
- Folga do engrenamento da bomba (conversor de torque): 0,13–0,23 mm
- Espessura do disco de embreagem: 2,32–2,47 mm (limite de desgaste: 2,1 mm)
- Espessura da placa de embreagem: 1,54–1,66 mm (limite de desgaste: 1,4 mm)
- Largura do anel de vedação do eixo da turbina: 1,95–2,05 mm (limite de desgaste: 1,7 mm)
- Peso do eixo dianteiro: 396 kg; eixo traseiro: 382 kg
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas FiatAllis e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Tem esquemas hidráulicos?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual inclui tabelas de diagnóstico de falhas para a transmissão e o conversor de torque?
Sim, contém tabelas completas de troubleshooting com problema, causa possível, procedimento de inspeção e remédio para o conversor de torque, transmissão (incluindo marchas e ré) e freio de estacionamento.
Manual e catálogo são a mesma coisa?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
