Descrição
Manual de Serviço Carregadeira FiatAllis FW60 FW80 — arquivo digital em PDF com 160 páginas em inglês. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.

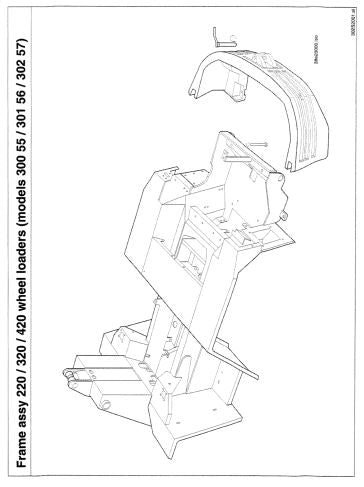

O documento cobre três variantes da linha: FW60 (model 300 55) com motor Deutz F2L 1011 de 3 cilindros e 36 kW, e FW80 nas versões 320 (model 301 56) com motor F4L 1011 F de 39 kW e 420 (model 302 57) com motor BF4L 1011 F de 42 kW — todas equipadas com transmissão hidrostática e tração permanente nas quatro rodas. O manual apresenta tabelas individuais de especificações por variante, capacidades completas de fluidos, tabela de torques de aperto de M4 a M30 e torques específicos de montagem, além de dados dos sistemas hidráulico de tração, hidráulico de trabalho, eixos, freios e cabine. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelos: FW60 / FW80 (variantes 220, 320 e 420)
- Tipo: Carregadeira de Rodas
- Páginas: 160
- Tamanho: 275 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Motores: Deutz F2L 1011 (FW60) / F4L 1011 F e BF4L 1011 F (FW80)
- Sistema Elétrico: 14V 65A / Bateria 12V 74Ah
Procedimentos e Sistemas Cobertos

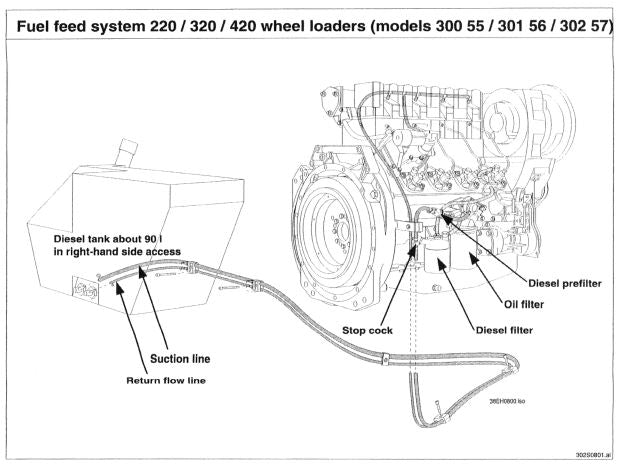

Motor e Trem de Força: Especificações individuais do motor Deutz por variante (220, 320 e 420), sistema de injeção direta a 250 bar, arrefecimento a ar, transmissão hidrostática com bomba de pistões de deslocamento variável, motor hidráulico acoplado ao diferencial traseiro, controle eletrohidráulico de direção de marcha e função de inching.
Sistemas Hidráulicos: Hidráulico do trem de força com pressão máxima de 420–440 bar conforme variante, hidráulico de trabalho com pressão de serviço de 175 bar, válvula de controle trifold, controle piloto por joystick de quatro vias para levante e basculamento, válvulas de segurança e prioridade, retorno e filtragem.
Eixos, Freios e Direção: Eixos dianteiro e traseiro tipo PLT com redução em cubo, bloqueio de diferencial multidisco, freios a disco Ø 270 mm no eixo dianteiro, freio de estacionamento mecânico, direção hidráulica integral em quatro rodas com ângulo máximo de 45°, bomba de mão de emergência, sincronização de esterçamento.
Implementos e Cabine: Dados de carga e geometria da unidade carregadeira (balde e garfos para paletes), pesos e capacidades de carga. Compartimento do operador com painel frontal de instrumentos, telltales de monitoramento (motor, hidráulico, elétrico), comandos de esterçamento, controles laterais e traseiros, limpadores, capô e fechaduras.

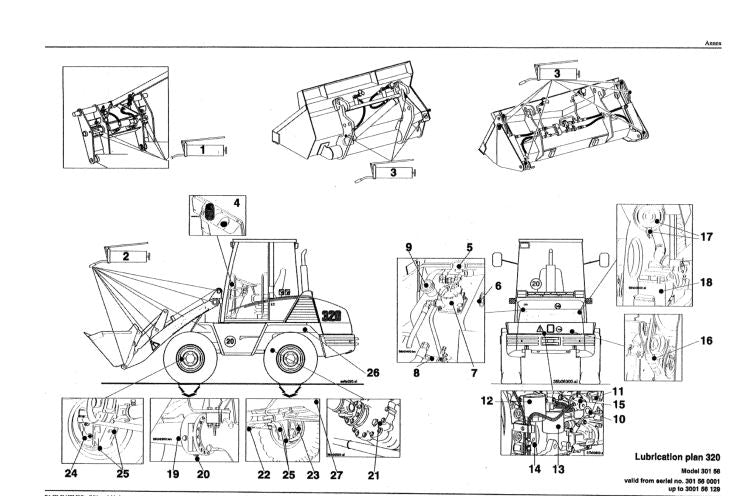

Capacidades, Torques e Dimensões: Tabela completa de torques de aperto de M4 a M30, torques específicos de montagem, capacidades de todos os fluidos, dimensões gerais da máquina e especificações de pneus.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Folga de válvulas (todos os motores): admissão 0,30 mm / escape 0,50 mm
- Pressão de injeção: 250 bar — modelos FW60 e FW80
- Pressão máxima hidráulica (trem de força): 440 bar (FW60) / 420 bar (FW80)
- Pressão de serviço do hidráulico de trabalho: 175 bar
- Torque de aperto M16: 211 / 300 / 358 Nm (conforme classe do parafuso)
- Torque da porca de roda: 300⁺²⁰ Nm / porca castelo direção: 200 Nm / fixação de eixo: 380 Nm
- Capacidades (FW60): combustível 80 L · óleo motor 10,5 L · óleo hidráulico 37 L
- Força de tração: 30,2 kN (FW60) / 40,4 kN (FW80)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz a tabela de torques de aperto para todas as dimensões de parafusos?
Sim, inclui tabela completa de M4 a M30 com valores para diferentes classes de parafusos, mais torques específicos de montagem como porca de roda (300⁺²⁰ Nm), porca castelo da barra de direção (200 Nm) e fixação de eixo (380 Nm).
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
