Descrição

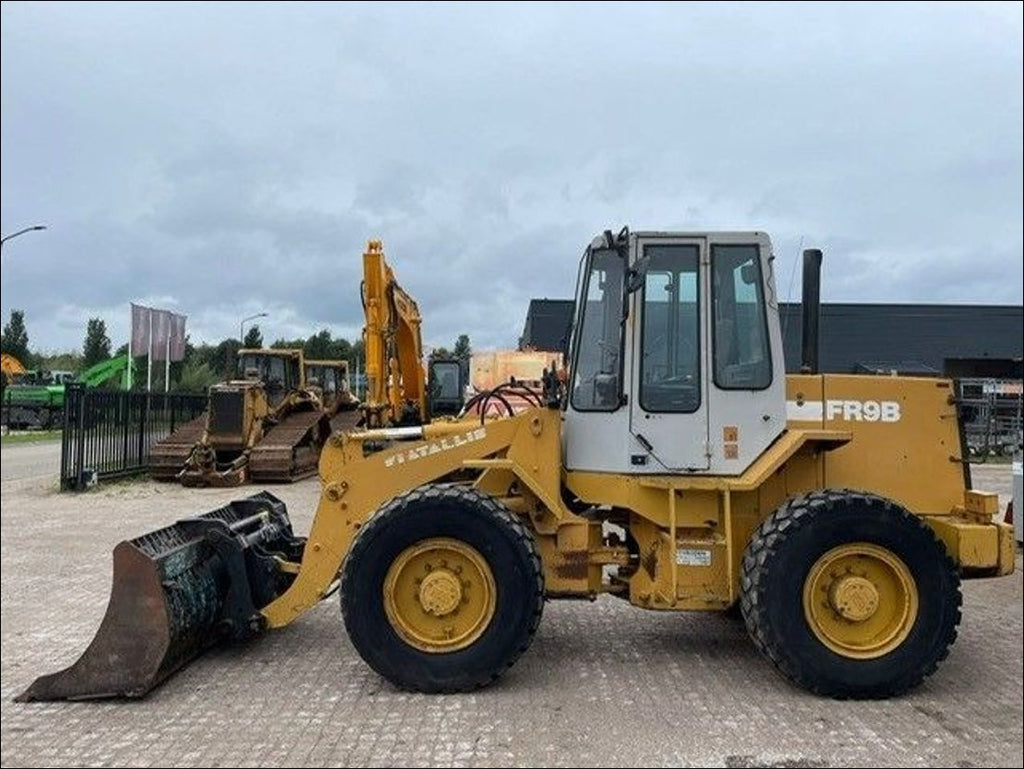

Manual de Serviço Carregadeira FiatAllis FR9B FR9C FR90 — referência técnica completa em PDF com 770 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Este é o manual oficial do motor 8045.25 utilizado nas carregadeiras FiatAllis FR9B, FR9C e FR90. Cobre a desmontagem e montagem completa do motor com procedimentos fotográficos detalhados em cada etapa. Inclui vistas explodidas dos conjuntos pistão-biela, tabelas de dados dimensionais de pistão, pino e anéis, além de procedimentos de inspeção do bloco de cilindros e das camisas. Formato PDF pesquisável com 770 páginas para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelos: FR9B, FR9C, FR90
- Tipo: Carregadeira
- Motor: 8045.25
- Páginas: 770
- Tamanho: 181 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Desmontagem do Motor (Engine Disassembly): remoção de injetores e rocker cover, múltiplo de admissão e turbocharger, filtro de óleo e respiro, alternador e correias, bomba d'água e suporte do termostato, bomba hidráulica e bomba de transferência, polia de acionamento no virabrequim, bomba de injeção de combustível, eixo do balancim, cabeçote e junta, cárter, tampas de biela, mancais thinwall, camisa do eixo de cames e virabrequim.
Bloco de Cilindros (Cylinder Block): inspeções e verificações do bloco, Cylinder Liner Bore Check Data com medições em três alturas e dois planos perpendiculares, critérios de recondicionamento por retífica e oversizing, chanfro obrigatório após recondicionamento.
Virabrequim e Mancais: verificação de folga dos mancais principais com plastigage, medição da folga axial do virabrequim, substituição de buchas de tamanho padrão ou majorado.
Conjunto Pistão-Biela (Piston/Connecting Rod Sets): Piston Assembly com identificação de todos os componentes, verificação de peso entre pistões, remoção e montagem do pino, Piston Rings com verificação de folga lateral nos canais, Piston Pin and Ring Data com dimensões nominais, verificação de paralelismo das bielas.
Componentes Complementares: Flywheel Ring Gear Replacement, conjunto de distribuição — engrenagem do eixo de cames, engrenagem intermediária e tampa frontal da distribuição, bomba de óleo.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Folga axial do virabrequim: 0,082 mm (máx.) / 0,034 mm (mín.)
- Instalação da coroa dentada do volante: aquecer a 80°C antes da montagem
- Tolerância de peso entre pistões do mesmo motor: máx. 20 g de diferença
- Ponto de medição do diâmetro do pistão: 57 mm a partir da borda inferior da saia
- Paralelismo de bielas: tolerância de 0,07 mm medida a 125 mm do centro longitudinal
- Oversizing de recondicionamento das camisas de cilindro: 0,4 a 0,8 mm
Para Quem é Este Manual
Destinado a profissionais de manutenção, técnicos de equipamentos pesados e oficinas que trabalham com máquinas FiatAllis e necessitam de especificações técnicas confiáveis.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Vem com diagramas dos sistemas?
Sim, todos os sistemas têm diagramas detalhados que mostram o fluxo de sinais elétricos e óleo hidráulico.
O manual traz os dados dimensionais do motor 8045.25?
Sim, inclui tabelas completas com dimensões de pistão, pino e anéis, folgas de mancais e tolerâncias de bielas com valores exatos de fábrica.
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
