Descrição
Manual de Serviço Carregadeira FiatAllis FR10 - FR12 - FR15 — arquivo PDF com 59 páginas em inglês, cobrindo todos os sistemas com procedimentos originais e especificações de fábrica.
Cobre as carregadeiras FiatAllis da família FR, com especificações técnicas detalhadas dos eixos para modelos da série FR7 e FR9. Inclui tabelas completas de torque do diferencial e dos drives finais epicíclicos, especificações dimensionais de folgas e tolerâncias com valores para dois modelos em paralelo, e lista de ferramentas especiais de serviço numeradas pelo fabricante (cat. 75297519 a 75297500). O torque especificado para a porca da roda é de 37 daN.m, e para as porcas de bloqueio do pinhão cônico, 28 daN.m. Formato PDF em inglês para consulta rápida por seção ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FR10 - FR12 - FR15
- Tipo: Carregadeira
- Páginas: 59
- Tamanho: 10 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos

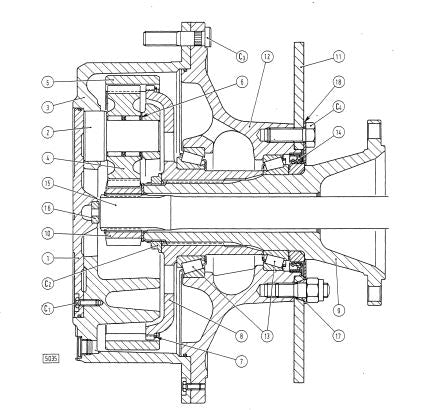

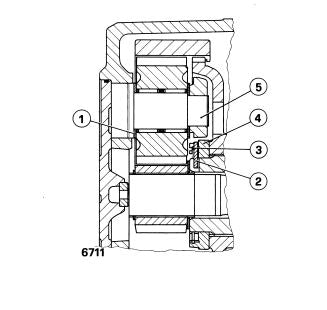

Regras de segurança operacional, motor e sistemas auxiliares, transmissão, conversor de torque, eixos e diferencial com especificações dimensionais e tabelas de torque completas, drives finais epicíclicos, ferramentas especiais de serviço, sistema hidráulico, implementos e braços de levante, direção, freios, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque da porca da roda: 37 daN.m (rosca 20x1,5)
- Torque das porcas de bloqueio do pinhão cônico: 28 daN.m (rosca 50x1,5)
- Torque do parafuso do cap do mancal do diferencial: 6 daN.m (rosca 12x1,75)
- Torque do ajustador do mancal do diferencial: 6,4 a 7,6 daN.m
- Relação do drive final — FR9: 4,875 / FR7: 3,706
- Folga do drive final: 0,10 a 0,15 mm
- Folga de retrocesso coroa/pinhão cônico (FR9): mín. 0,08–0,15 mm / máx. 0,20–0,25 mm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FR10.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual traz os torques dos eixos e do diferencial?
Sim, inclui tabela completa de torques. Exemplos: porca da roda 37 daN.m, porcas de bloqueio do pinhão cônico 28 daN.m e ajustador do mancal do diferencial 6,4 a 7,6 daN.m.
Ajuda a encontrar problemas?
Sim, o manual inclui fluxogramas de diagnóstico e procedimentos de teste que ajudam a identificar a causa de falhas rapidamente.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço FiatAllis disponíveis em nosso catálogo.
