Descrição

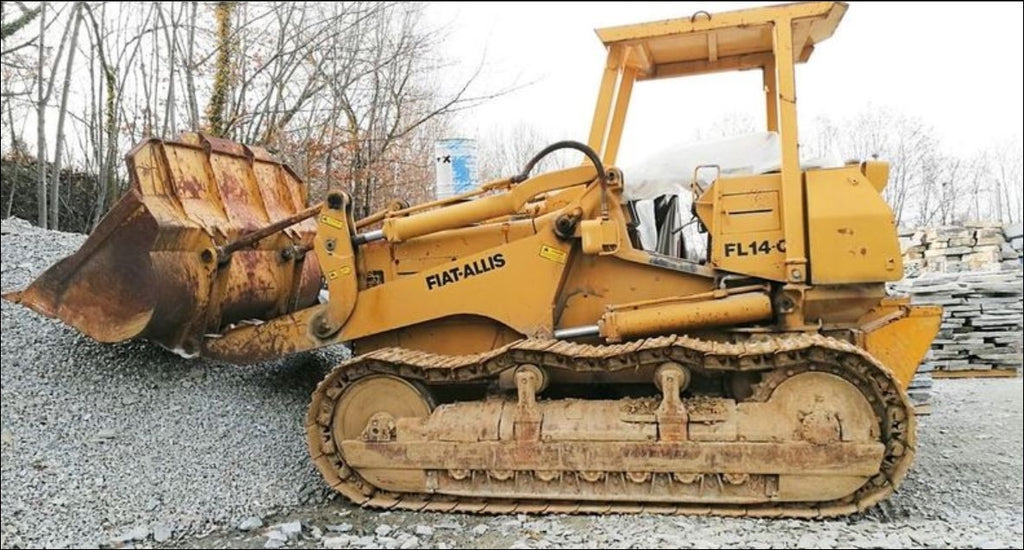

Manual de Serviço Trator de Esteiras FiatAllis FL14-C — PDF oficial com 77 páginas em inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para o sistema de trem de rodagem.
Referência oficial: Form 604.06.291. Este manual cobre exclusivamente o equipamento de trem de rodagem (Undercarriage Equipment) do FL14-C, abrangendo correntes de esteira, mecanismo de liberação e tensão, rolete guia, barras deslizantes e eixo de acionamento. O material apresenta vistas em seção transversal e longitudinal com identificação numerada de cada componente, além de sequências completas de montagem e desmontagem com prensa hidráulica de duplo pistão. Formato PDF pesquisável para localização rápida por seção ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FL14-C
- Tipo: Trator de Esteiras (Crawler Loader)
- Páginas: 77
- Tamanho: 15 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: Form 604.06.291
- Seção coberta: Undercarriage Equipment
Procedimentos e Sistemas Cobertos
Track Chains (Correntes de Esteira): Track Chain Removal and Installation, Track pin and bushing rotation, Track link replacement, Master link service.
Track Release Mechanism (Mecanismo de Liberação): Remoção e reinstalação do mecanismo, desmontagem do pistão de tensão, montagem e desmontagem da mola de recuo (track recoil spring), inspeção e ajuste da tensão da corrente.
Track Idler (Rolete Guia): Seção transversal com identificação de componentes, inspeção e ajuste de folgas, remoção com gancho tipo tesoura, desmontagem do mancal do eixo de acionamento.
Slide Bars (Barras Deslizantes): Inspeção de desgaste e alinhamento, substituição e ajuste de shims.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Comprimento instalado da mola de recuo (track recoil spring): L = 730 mm (28,74 in)
- Folga G₁ — eixo ao rolete: 0,5 – 1 mm (0,019 a 0,039 in)
- Folga G₂ — placa final à placa deslizante: 0,5 – 1 mm (0,019 a 0,039 in)
- Folga G₃ — barras deslizantes: 0,5 – 1 mm (0,019 a 0,039 in)
- Limite de desalinhamento das barras deslizantes: máximo 0,5 mm (0,018 in)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de folga e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as folgas de ajuste do trem de rodagem?
Sim, inclui todas as especificações de folgas: G₁, G₂ e G₃ (0,5–1 mm), comprimento de instalação da mola de recuo (730 mm) e limite de desalinhamento das barras deslizantes (0,5 mm).
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço FiatAllis disponíveis em nosso catálogo.
