Descrição

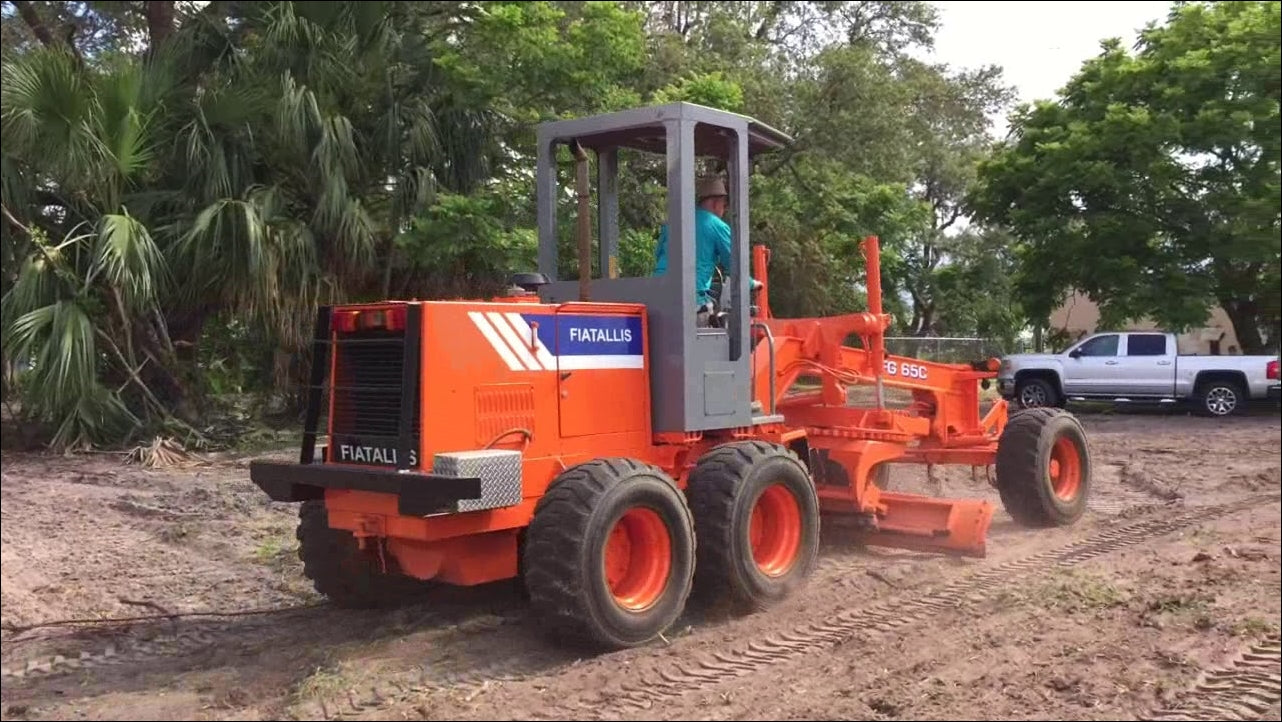

Manual de Serviço Motoniveladora FiatAllis FG65C — manual técnico em PDF com 186 páginas em inglês. Todos os procedimentos organizados por sistema, com especificações e valores de ajuste.
Cobre a reconstrução completa do motor IVECO/NH 5640 de 4 cilindros com deslocamento de 4.390 cm³, razão de compressão 17,5:1 e ordem de ignição 1-3-4-2, com rotação nominal de 2.200 rpm. Apresenta tabelas detalhadas de especificações para cabeçote, válvulas de admissão e escapamento, molas, insertos e assentos de válvulas, pistões, anéis, pinos, bielas, virabrequim e mancais. Inclui tabelas de identificação de rolamentos principais e de biela por código de cor (PV/G e G/AL) com espessuras de parede e folgas especificadas. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FG65C
- Tipo: Motoniveladora
- Motor: IVECO/NH 5640 (4 cilindros, 4.390 cm³)
- Páginas: 186
- Tamanho: 32 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Circle e moldboard, sistema hidráulico, motor e sistemas auxiliares, transmissão, tandem e eixos, direção e articulação, escarificador, freios, sistema elétrico e diagnóstico.
Seção Engine Rebuild: especificações gerais e ferramentas especiais, bloco do motor, cabeçote, válvulas de escapamento e admissão, molas de válvulas, sincronismo de válvulas, insertos e assentos de válvulas, engrenagens de acionamento do comando, eixo e braços de balancim, taquês, comando de válvulas, bielas, pino do pistão, pistões, anéis de pistão, virabrequim, mancais principais e mancais de biela.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor IVECO/NH 5640: 4 cilindros, 4.390 cm³, compressão 17,5:1, rotação nominal 2.200 rpm, ordem de ignição 1-3-4-2
- Diâmetro do cilindro: 4,4007"–4,4032" (111,778–111,841 mm)
- Folga pistão-cilindro: 0,0075"–0,0085" (0,191–0,216 mm)
- Folga de válvulas (frio) — admissão: 0,014"–0,018" (0,36–0,46 mm) | escapamento: 0,017"–0,021" (0,43–0,53 mm)
- Sincronismo de válvulas: admissão abre 12° APMS / fecha 38° DPMI; escapamento abre 54° APMI / fecha 12° DPMF
- Pino do pistão (motor aspirado): 1,4997"–1,5000" (38,092–38,100 mm)
- Munhão principal do virabrequim (azul): 3,3713"–3,3718" (85,631–85,644 mm)
- Munhão de biela (azul): 2,749"–2,7500" (69,840–69,850 mm)
- Folga axial do virabrequim: 0,004"–0,008" (0,10–0,20 mm)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FG65C.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual traz as especificações completas do motor IVECO/NH 5640?
Sim, a seção Engine Rebuild detalha o motor de 4 cilindros e 4.390 cm³ com tabelas de diâmetros, folgas e tolerâncias para cabeçote, pistões, virabrequim, bielas e mancais — incluindo valores separados para motores aspirados e turboalimentados.
Manual e catálogo são a mesma coisa?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Veja também outros manuais de serviço FiatAllis disponíveis em nosso catálogo.
