Manual de Serviço Trator de Esteiras FiatAllis FD9 — manual técnico em PDF com 312 páginas em Português, dividido em dois volumes: Manual de Serviço (138 páginas) com todos os procedimentos de desmontagem, montagem e diagnóstico, e Manual de Especificações (174 páginas) com tolerâncias, folgas, torques e dimensões de cada componente. Motorização M.W.M. com transmissão Power Shift.

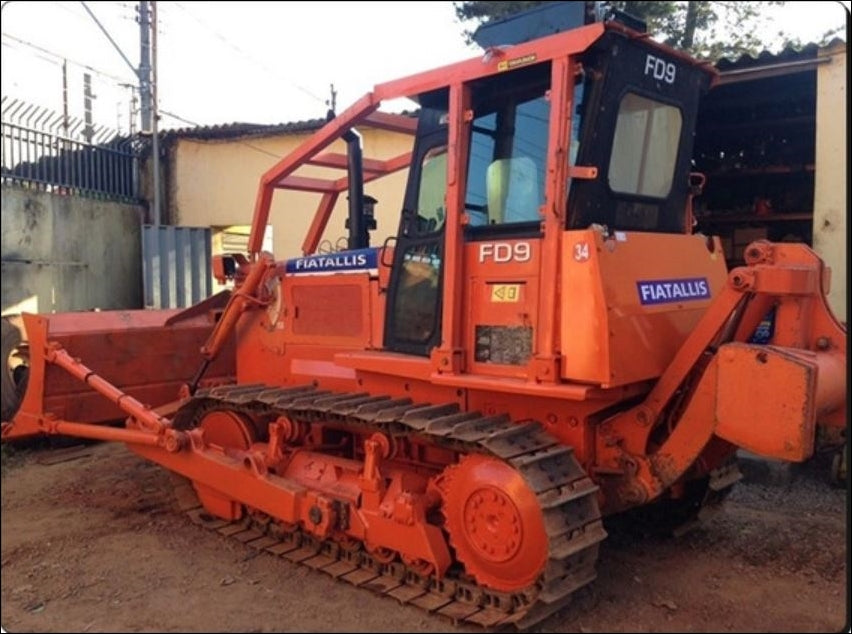

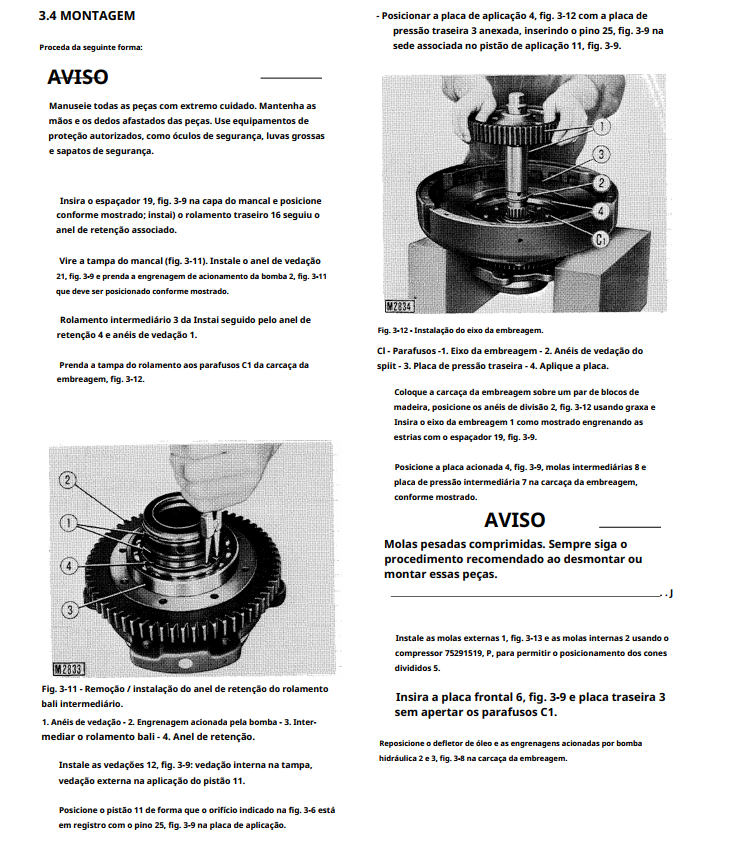

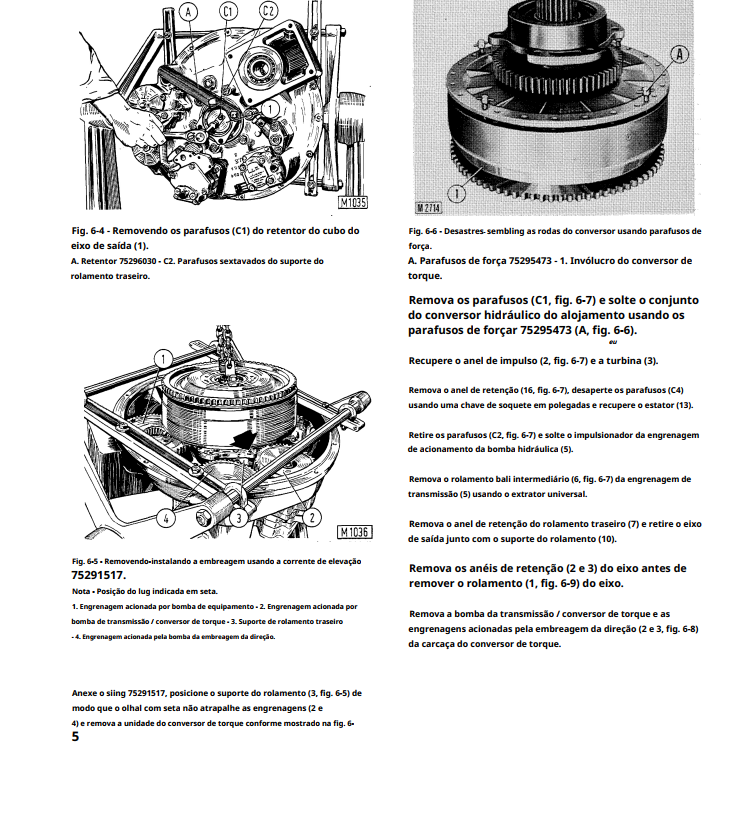

Um diferencial importante — este material reúne em dois volumes complementares tudo o que a oficina precisa para intervir no FD9 com segurança. O Manual de Serviço traz os procedimentos passo a passo com fotos reais da máquina, incluindo referências de ferramentas especiais como o compressor 75291519 para montagem da embreagem central e o sling 75291517 para remoção do conversor de torque. O Manual de Especificações detalha todas as medidas, folgas e torques organizados por sistema — desde o bloco do motor e bronzinas até regulagem da tensão da esteira e cilindros do ripper.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FD9
- Tipo: Trator de Esteiras
- Motor: M.W.M.
- Páginas: 312 (138 + 174)
- Idioma: Português
- Formato: PDF Pesquisável
- Conteúdo: Manual de Serviço + Manual de Especificações
Conteúdo do Manual de Serviço
Dados Gerais e Motor: Normas de Segurança, Motor M.W.M., Ventilador, Volante, Arrefecimento, Filtro de Ar, Tubo de Escapamento.
Direção e Freios: Embreagem de Direção, Bomba de Direção, Freios.
Transmissão: Embreagem Central, Eixo de Transmissão, Caixa de Mudanças, Velocidades, Bomba da Embreagem Central, Engrenagem Helicoidal e Comando Final, Tomada de Força, Roda Motriz, Força de Tração na Barra.
Chassi de Esteira: Armação Oscilante, Barra Oscilante, Roda Guia, Rolete de Apoio de Esteira, Rolete Superior, Esteira.
Sistema Hidráulico: Bomba Hidráulica, Distribuidor, Cilindros Hidráulicos da Lâmina, Filtros.
Sistema Elétrico e Dados Gerais: Tensão, Bateria, Alternador, Motor de Partida, Dimensões do Trator Básico, Lâmina Bulldozer, Lâmina Angledozer, Ripper, Peso.
Conteúdo do Manual de Especificações
Motor M.W.M.: Especificações do Bloco do Motor, Cabeçote, Válvulas, Guia de Válvulas, Eixo Comando de Válvulas, Tuchos, Árvore de Manivela e Bronzinas, Êmbolos, Bielas, Bomba Injetora, Lubrificação do Motor, Sistema de Combustível e Filtro de Ar, Turboalimentador.
Embreagens e Transmissão: Embreagem de Direção, Freios, Sistema Hidráulico das Embreagens de Direção, Embreagem Central, Caixa de Mudanças Power Shift, Tomada de Força, Bomba de Alimentação e Recuperação.
Comando Final e Chassi: Comando Final, Pinhão Superior, Eixo da Roda Motriz, Pinhão Intermediário e Rolamentos, Chassi de Esteira, Suspensão, Barra Oscilante, Corrente, Roda Guia, Rolete Superior, Rolete Apoio Esteira, Dispositivo Tensor, Regulagem da Tensão da Esteira.
Sistema Hidráulico dos Implementos: Tanque do Óleo Hidráulico, Bomba Hidráulica dos Implementos, Alavanca da Válvula de Controle, Distribuidor, Equipamentos Angledozer, Equipamentos Bulldozer, Cilindro de Elevação e Abaixamento da Lâmina, Cilindro Tilt Angledozer, Cilindro Tilt Bulldozer, Cilindro Ripper.
Sistema Elétrico: Legenda do Sistema Elétrico completa.
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos no trator de esteiras FiatAllis FD9.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FiatAllis FD9.
