Descrição

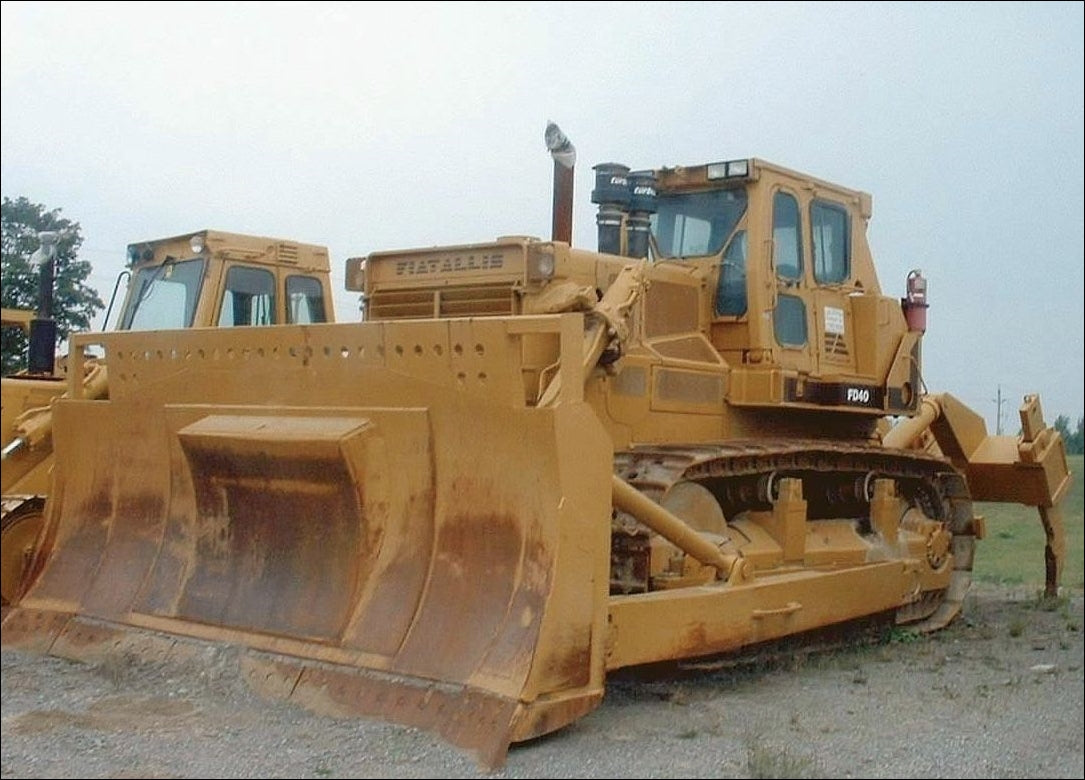

Manual de Serviço Trator de Esteiras Fiat Allis FD40B — referência técnica completa em PDF com 927 páginas em inglês. Apresenta cada procedimento com instruções passo a passo, especificações e diagramas detalhados.
Referência oficial: 75148249. Cobre o FD40B nas variantes prior s/n 89A03028 e s/n 89A03028-up, com orientações também aplicáveis ao FD50. Inclui tabelas completas de torques para todos os fixadores do material rodante, especificações dimensionais de tolerâncias para rolamentos, eixos e alojamentos, além de compostos de vedação e travamento recomendados pelo fabricante. Arquivo PDF pesquisável com 927 páginas para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Fiat Allis
- Modelo: FD40B
- Tipo: Trator de Esteiras
- Páginas: 927
- Tamanho: 217 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 75148249
- Variantes: FD40 prior s/n 89A03028, FD40 s/n 89A03028-up, FD50
Procedimentos e Sistemas Cobertos

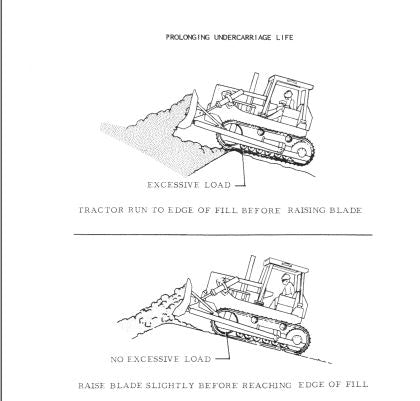

Segurança e Operação: Safety Rules, Operation — regras de operação segura em campo, procedimentos de partida, transporte com carga, condução em declives e uso correto dos equipamentos de proteção.

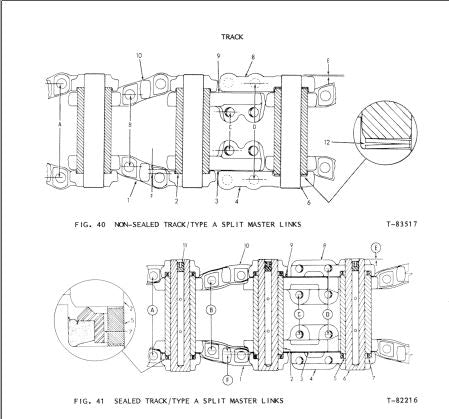

Material Rodante: General Description, Unsealed Track, Sealed and Lubricated Track — componentes de pista, roletes de apoio e de carga, idler, tensionamento hidráulico da esteira e vedações do sistema lubrificado.
Transmissão Final: Main Housing (9.1), Pinion Shaft and Components (9.2), Carrier Shaft and Components (9.3) — desmontagem, inspeção, montagem e ajuste do conjunto completo de transmissão final, incluindo sun gear, planet gears, inner ring gear e rolamentos.

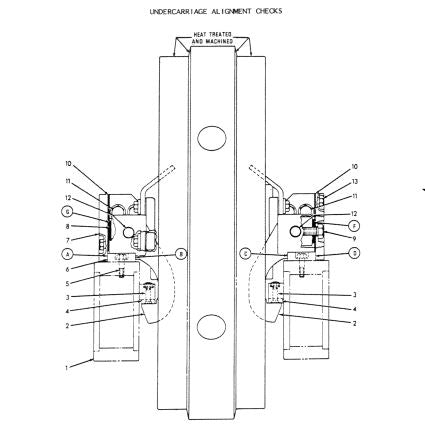

Estrutura e Ajustes: Track Frame (9.4), Bearing Adjustment (9.5) — estrutura do trem de rodagem e ajuste preciso de folgas dos rolamentos de pinhão, carrier shaft e outboard bearing.
Dados Técnicos: Torques (9.6), Retaining Compounds and Sealants (9.7) — tabelas de torques por fixador e especificação dos compostos de vedação e travamento para cada ponto de montagem.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Porca do sprocket (Sprocket Hub Nut): 4500–6000 lbs.ft (622–829 m-kg) seco
- Capscrews do cap do rolamento do quadro (Track Frame Bearing Cap): 1300–1420 lbs.ft (179–196 m-kg)
- Capscrews do pivô do quadro (Track Frame Pivot Shaft Cap): 3100–3600 lbs.ft (430–498 m-kg)
- Capscrews da tampa do carrier (Carrier Cover): 380–420 lbs.ft (52–58 m-kg)
- Capscrews do cubo do freio (Brake Drum Hub): 500–550 lbs.ft (69–76 m-kg)
- Folga axial do pinhão (Pinion Shaft End Play): 0,010"–0,050" (0,25–1,27 mm)
- Folga do rolamento externo (Outboard Bearing): 0,004"–0,006" (0,10–0,15 mm) — montagem sob compressão
- Diâmetro do alojamento do rolamento interno do pinhão: 8,750"–8,752" (222,25–222,30 mm)
- Compostos: Loctite 290 (pistas de rolamento), Loctite 262 (porca do sprocket), Loctite 515 (assento do anel interno — 4 planet gears), Loctite 592 (vedação de tubulações)
Para Quem é Este Manual
Ideal para concessionárias, oficinas multimarcas, construtoras e locadoras de equipamentos que precisam de documentação técnica oficial para padronizar reparos.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FD40B.
Perguntas Frequentes
O que vou encontrar neste documento?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual traz os torques de aperto do material rodante?
Sim, inclui tabela completa. Exemplos: porca do sprocket 4500–6000 lbs.ft (622–829 m-kg); capscrews do carrier cover 380–420 lbs.ft (52–58 m-kg); capscrews do cubo do freio 500–550 lbs.ft (69–76 m-kg).
Preciso do catálogo de peças também?
O manual é para executar reparos. O catálogo é para comprar peças. Dependendo da necessidade, você pode precisar de ambos.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
