Descrição
Manual de Serviço Trator de Esteira FiatAllis FD30B — arquivo PDF com 721 páginas em inglês, incluindo procedimentos verificados pelo fabricante, valores de torque e esquemas elétricos.
O manual cobre a transmissão do tipo Total Power Shift com 3 marchas à frente e 3 à ré, operada por 5 embreagens de engrenamento, e o conversor de torque de estágio único com razão de conversão em stall de 2,32:1 e diâmetro de 16". Inclui tabelas detalhadas de troubleshooting da transmissão com diagnóstico de causas prováveis e procedimentos de remediação para 10 falhas documentadas, além de procedimentos de teste de pressão em máquina — stall test e transmission/converter pressure test. A bomba de carga de fabricação FIATALLIS opera em rotação anti-horária com relação de acionamento de 1,24:1, fornecendo 96,5 L/min na seção de carga e 217 L/min na seção de scavenge a 2.604 RPM. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FD30B
- Tipo: Trator de Esteira
- Páginas: 721
- Tamanho: 147 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Transmissão: Total Power Shift (3 marchas à frente, 3 à ré)
Procedimentos e Sistemas Cobertos

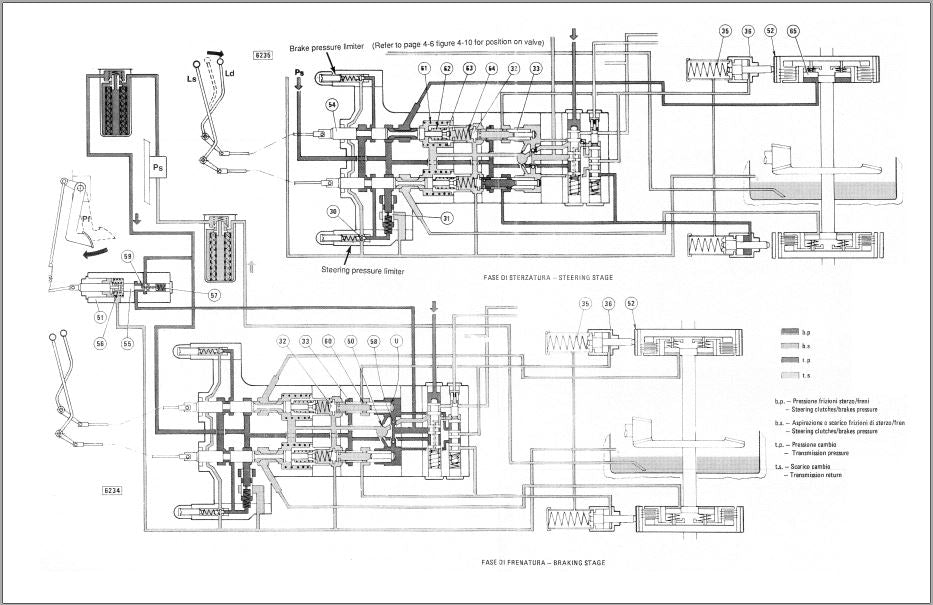

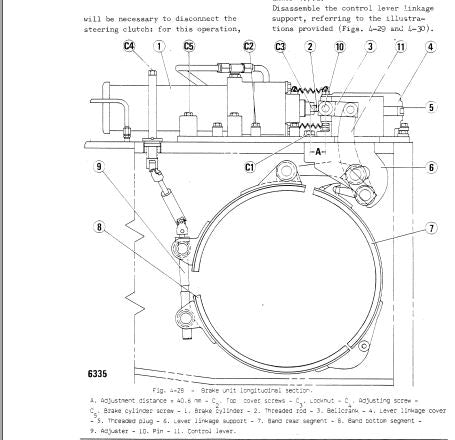

Material rodante, lâmina e cilindros, motor e sistemas auxiliares, transmissão powershift, conversor de torque, embreagens de direção, ripper, sistema hidráulico, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Transmissão Total Power Shift: 3 marchas à frente, 3 à ré, 5 embreagens de engrenamento

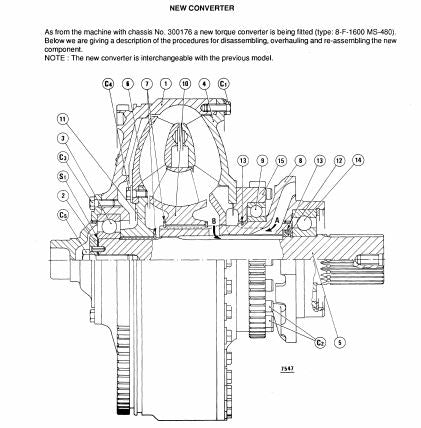

- Conversor de torque: estágio único, mono-fase, razão de conversão em stall 2,32:1, diâmetro 16"
- Pressão de aplicação de embreagem (clutch apply pressure): 13 a 16 bar
- Pressão do óleo de lubrificação: 1,7 a 2,5 bar; válvula de alívio abre a 4 bar
- Razões de transmissão: 1ª AV 2,918 | 2ª AV 1,714 | 3ª AV 1,050 | 1ª RÉ 2,457 | 2ª RÉ 1,444 | 3ª RÉ 0,884
- Bomba de carga (make FIATALLIS): fluxo 96,5 L/min (seção de carga) e 217 L/min (scavenge) a 2.604 RPM
- Pressão nominal da válvula reguladora do conversor: 3,5 bar
- Espessura dos discos sinterizados de embreagem: 3,55 a 3,65 mm (desgaste máximo admissível: 3,3 mm)
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FD30B.
Perguntas Frequentes
Inclui especificações técnicas?
Sim, cada seção apresenta as especificações técnicas necessárias para executar ajustes e montagens corretas.
O manual traz tabelas de troubleshooting para a transmissão?
Sim, contém tabelas detalhadas com problemas, causas prováveis e procedimentos de remediação para a transmissão, incluindo diagnóstico de pressões e testes em máquina como stall test e transmission/converter pressure test.
Tem procedimentos de diagnóstico?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
