Descrição
Manual de Serviço Trator de Esteiras FiatAllis FD14E — PDF oficial com 780 páginas em inglês. Procedimentos de desmontagem, montagem, ajustes e diagnóstico de falhas para todos os sistemas.
O manual cobre o FD14E com profundidade técnica em sistemas críticos. A seção de especificações traz o conjunto Bevel Gear com relação de redução 1:3.231, folga entre pinhão e coroa de 0,25 a 0,33 mm e tabela completa de torques — incluindo 260 daNm (192 lbs.ft.) e 1120 daNm (826 lbs.ft.). O sistema de direção e freio é documentado com descrição geral de componentes, esquema do circuito e tabelas de troubleshooting com sintoma, causa provável, ferramentas, teste e solução. A seção de testes inclui tabela de registro de pressões do circuito de direção e freio para diagnóstico em campo. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FD14E
- Tipo: Trator de Esteiras
- Páginas: 780
- Tamanho: 495 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares, transmissão powershift, conversor de torque, embreagens de direção, material rodante, lâmina e cilindros, ripper, sistema hidráulico, sistema elétrico e diagnóstico.
Sistema de Direção e Freio (Steering/Brake): Descrição geral com esquema de componentes (manipuladores, válvula de modulação de embreagem, válvula de controle de direção/freio, válvula de alívio, spools de freio e direção, cilindros de freio e embreagens de direção esquerda e direita), troubleshooting por sintoma com causa provável e solução, e testes de pressão do circuito com tabela de registro em campo.

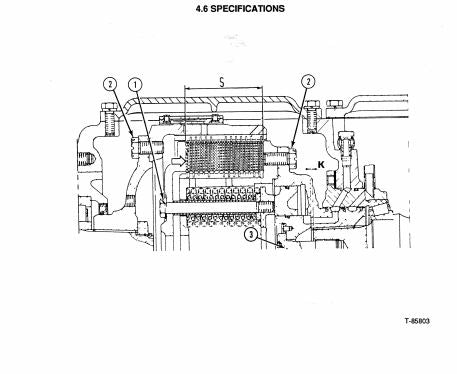

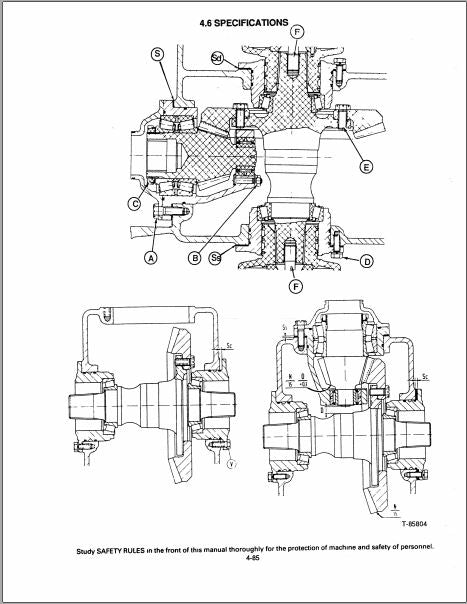

Especificações (Bevel Gear): Dados de ajuste do conjunto, folgas e tolerâncias, torques de aperto, procedimento de ajuste do anel cônico (Bevel Ring Gear) e verificação de pré-carga dos rolamentos.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Bevel Gear — tipo: Helical teeth | relação de redução (13/42): 1:3.231
- Folga entre pinhão e coroa: 0,25 a 0,33 mm (0,010 a 0,0123 in.) — média 0,3 mm
- Torque de rolamento do Bevel Gear Shaft (pré-carga dos rolamentos): 0,3 a 0,4 daNm (2,21 a 2,95 lbs.ft.)
- Torque de aperto A: 260 daNm (192 lbs.ft.)
- Torque de aperto C: 1120 daNm (826 lbs.ft.)
- Torque tampas do alojamento do Bevel Gear (G): 13 daNm (96 lbs.ft.)
- Tabela de pressões do sistema de direção/freio com registro para pedal esquerdo, direito, ambos e pedal central
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FD14E.
Perguntas Frequentes
O manual tem valores de torque?
Sim, todos os procedimentos incluem valores de torque, folgas, pressões e tolerâncias conforme especificação do fabricante.
O manual inclui tabelas de diagnóstico de falhas?
Sim, a seção 4.2 Troubleshooting traz tabelas detalhadas com sintoma, causa provável, ferramentas necessárias, procedimento de teste e solução para os sistemas de direção, freio e transmissão do FD14E.
Este manual é completo?
Sim, o manual abrange todos os sistemas e procedimentos de serviço do modelo, conforme documentação oficial do fabricante.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Veja também outros manuais de serviço FiatAllis disponíveis em nosso catálogo.
