Descrição
Manual de Serviço FiatAllis FD145 — documentação técnica completa do Trator de Esteiras em PDF pesquisável. São 476 páginas em inglês com procedimentos verificados e diagramas detalhados.
O manual abrange a transmissão full power shift do FD145 — sistema com 3 marchas à frente e 3 à ré acionado por dupla bomba de suprimento (Pa para a caixa de câmbio, Pc para o conversor). Inclui esquemas detalhados do circuito hidráulico da transmissão com identificação completa de todos os componentes: válvulas moderadoras individuais para Forward (Va), Reverse (Vl) e marchas 1ª/2ª/3ª (Vm), embreagens de marcha, conversor de torque e circuito de frenagem. Traz tabelas de troubleshooting organizadas por sintoma, causa provável e solução, além de procedimentos de teste como o Converter Stall Test e os testes de pressão e vazão do sistema. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FD145

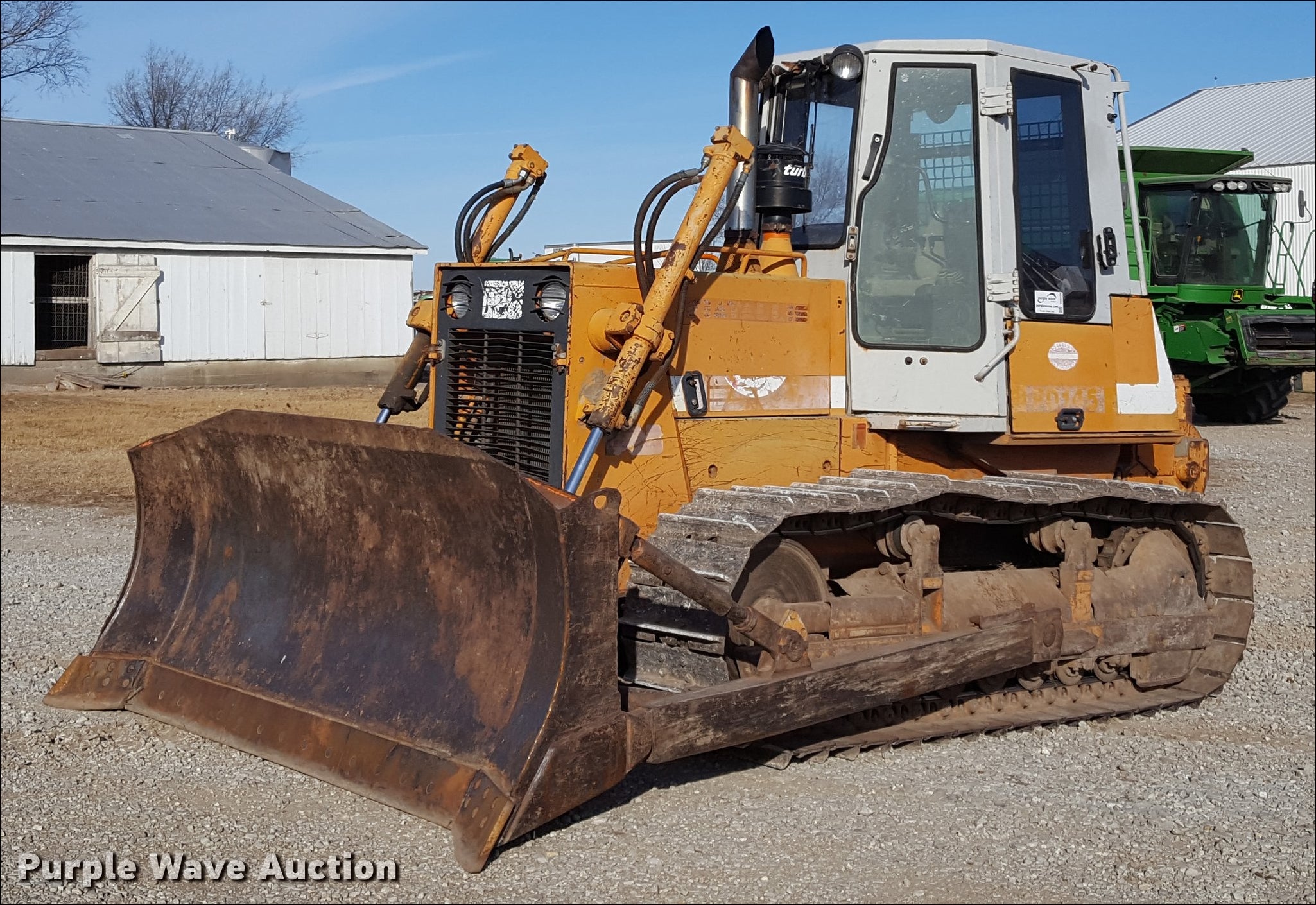

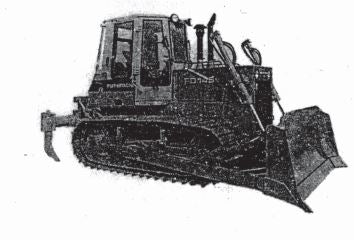

- Tipo: Trator de Esteiras
- Páginas: 476
- Tamanho: 80 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
Procedimentos e Sistemas Cobertos
Transmissão — Descrição Geral: Transmission Hydraulic Scheme com identificação completa dos componentes do circuito (Forward gear clutch, Reverse gear clutch, 1st/2nd/3rd gear clutch, torque converter, gearbox supply pump, converter supply pump, steering clutch pump, moderating valves, brake distributor, right/left brake cylinders e demais elementos do circuito).
Diagnóstico — Troubleshooting: Tabelas estruturadas de diagnóstico da transmissão cobrindo sintomas como queda de pressão em marchas específicas, temperatura elevada do óleo, deslize de marcha, falha de engate do powershift, vazamento interno, bomba com defeito e variação de pressão em função de rotação; cada caso com causa provável, ferramentas necessárias, procedimento de teste e solução.
Testes e Procedimentos: Converter Stall Test (procedimento completo com parâmetros de rotação e temperatura), Flow/Pressure Test Procedures (verificação de pontos de pressão no painel de testes, página 2-10), testes de pressão do sistema principal e auxiliar.

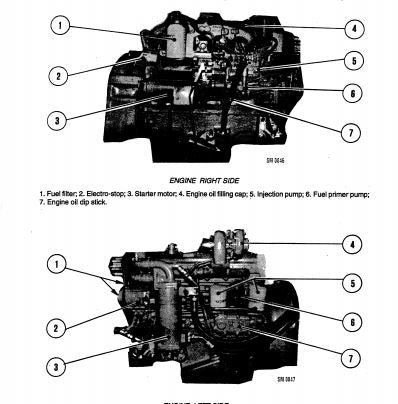

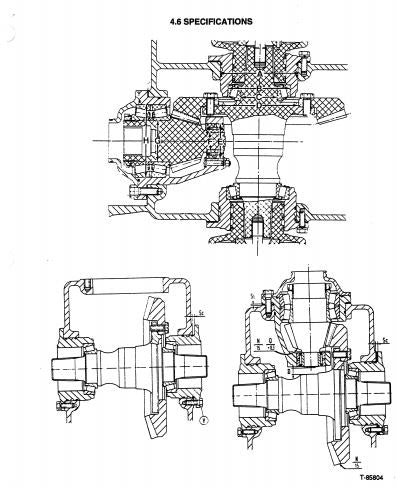

Sistemas Gerais do FD145: Motor e sistemas auxiliares, embreagens de direção, material rodante, lâmina e cilindros, ripper, sistema hidráulico, sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Transmissão full power shift com 3 marchas à frente e 3 à ré, dupla bomba de suprimento (Pa e Pc)
- Temperatura máxima do conversor de torque durante Converter Stall Test: 120°C (250°F)
- Duração máxima do stall test: 30 segundos; intervalo mínimo em neutro entre testes: 2 minutos
- Válvulas moderadoras individuais: Va (Forward), Vl (Reverse), Vm (1ª, 2ª e 3ª marcha) para controle progressivo de pressão nas embreagens
- Tabelas de troubleshooting com 5 colunas: Symptom, Probable Cause, Tools Required, Test, Solution
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que vou encontrar neste documento?
É a documentação técnica oficial com procedimentos de reparo, especificações, valores de torque e diagramas necessários para executar manutenção correta na máquina.
O manual inclui diagnóstico da transmissão hidráulica?
Sim, contém tabelas completas de troubleshooting com sintomas, causas prováveis e soluções, além de procedimentos de teste como o Converter Stall Test — com limite máximo de temperatura de 120°C (250°F) e duração máxima de 30 segundos.
Preciso do catálogo de peças também?
O manual ensina como fazer reparos (procedimentos e especificações). O catálogo mostra os códigos das peças (part numbers e quantidades). São complementares.
Entrega digital imediata após confirmação do pagamento. Você recebe o arquivo por e-mail ou WhatsApp.
Veja também outros manuais de serviço FiatAllis disponíveis em nosso catálogo.
