Descrição
Manual de Serviço Bomba de Injeção Fiat-Allis Roosa Master DM Series — publicação técnica oficial em formato PDF com 142 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.
Referência oficial: Service Manual Form 73112988. Cobre a bomba de injeção Roosa Master DM utilizada em Wheel Loaders 345-B, 545-B, 605-B, 645-B, 745-C e 749-C, Grader 206-C e Scrapers 262-S e 263-S, equipados com motores 2000 MK II, 3500 MK II, 11000 MK II e 685T. Inclui tabelas completas de calibração para múltiplas configurações de bomba, guia de diagnóstico de falhas com identificação de causa e correção, e lista detalhada de ferramentas de serviço com part numbers Fiat-Allis. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Fiat-Allis
- Modelo: Roosa Master DM Series
- Tipo: Bomba de Injeção de Combustível
- Páginas: 142
- Tamanho: 15 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: Service Manual Form 73112988
- Aplicações: Wh. Loader 345-B, 545-B, 605-B, 645-B, 745-C, 749-C; Grader 206-C; Scrapers 262-S e 263-S
- Motores Cobertos: 2000 MK II, 3500 MK II, 11000 MK II, 685T
Procedimentos e Sistemas Cobertos
Dados Gerais e Ferramentas: General Data da bomba Roosa Master DM, Transfer Pump Operational Data, Dimensional Data e lista completa de Service Tools com part numbers do fornecedor e da Fiat-Allis para execução de todos os procedimentos previstos no manual.
Calibração (Seção E): Tabelas de Calibration Data para múltiplas configurações de bomba — Test Nozzle, Adjustments (Roller-Roller Dim., Timing Mark Angle, Governor Linkage Gap, Governor Regulation), Transfer Pump pressure, Flow Check R-R e mínimo, High Idle Set, Torque Screw Set, Low Idle Set, Auto Speed Advance e Governor Cut-Off, cobrindo todas as aplicações Fiat-Allis listadas.
Diagnóstico de Falhas (Trouble Shooting): Guias completos em formato Problem/Cause/Correction para falhas durante testes em bancada, após revisão completa, após instalação no motor e durante operação — abrangendo Transfer Pump, Metering Valve, Delivery Valve, Distributor Rotor, plungers, governor linkage, automatic advance, sistema de combustível e vedações.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Pressão máxima da bomba de transferência: 150 psi
- Elevação mínima da bomba de transferência a 400 RPM do motor: 18 pol. de mercúrio
- Peso básico da bomba (independente do número de cilindros): aprox. 14 lbs
- Transfer pump pressure (Wh. Loader 345-B/605-B): 5,86–6,55 psi (85–95)
- Transfer pump pressure (Wh. Loader 745-C/Scrapers): 6,55–6,895 psi (95–100)
- Flow Check R-R (Wh. Loader 345-B): 38–41 cc @ 500 strokes @ 1200 rpm

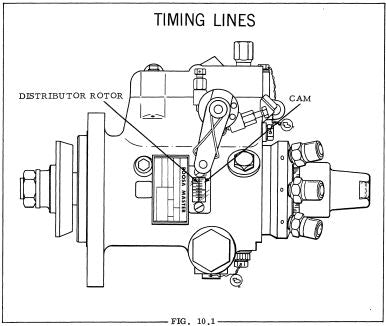

- Timing estático: 14° a 20° conforme aplicação
- Roller-Roller Dim.: 49,58 a 50,24 ± 0,038 mm conforme configuração
- Governor Cut-Off: máximo 10 cc @ 1235–1345 rpm
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Fiat-Allis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual inclui tabelas de calibração para as bombas Roosa Master DM?
Sim, inclui tabelas completas de calibração para múltiplas configurações de bomba, com valores de pressão de transferência, Flow Check, timing estático, regulagem do governador e Governor Cut-Off para cada aplicação Fiat-Allis coberta.
Este manual é completo?
Sim, este é o manual completo de serviço com todos os procedimentos contemplados na documentação original.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
