Descrição
Manual de Serviço Trator de Esteira Fiat 855C / 955C — publicação técnica oficial em formato PDF com 204 páginas em inglês. Referência completa com procedimentos de reparo e diagramas de cada sistema.

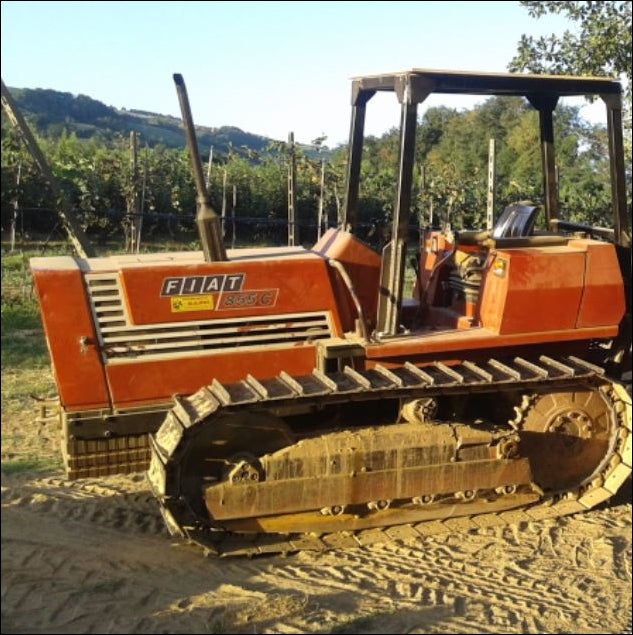

Documento oficial Fiat Trattori (Print No. 603.54.256.00 - XI - 1986), aplicável aos tratores de esteira modelos 855C (85-55) e 955C (95-55). O 855C é equipado com motor FIAT 8045.04.275 (bomba injetora BOSCH) ou 8045.04.375 (bomba C.A.V.); o 955C utiliza motor FIAT 8055.05.205. O manual inclui seção longitudinal completa do motor em corte, diagrama esquemático da transmissão com identificação de componentes, fotos passo a passo de remoção e instalação do motor com equipamentos de içamento, e tabelas de dimensões gerais de ambos os modelos. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Fiat Trattori
- Modelos: 855C, 955C, 85-55, 95-55
- Tipo: Trator de Esteira (Crawler Tractor)
- Páginas: 204
- Tamanho: 36 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: Print No. 603.54.256.00 - XI - 1986
- Motor 855C: FIAT 8045.04.275 (BOSCH) / 8045.04.375 (C.A.V.)
- Motor 955C: FIAT 8055.05.205
- Código de identificação 855C: 663.100.000
- Código de identificação 955C: 664.100.000
Procedimentos e Sistemas Cobertos
Motor e sistemas auxiliares (incluindo descrição técnica, teste de compressão, remoção e instalação, cabeçote e sistemas de alimentação, lubrificação e arrefecimento), transmissão powershift, conversor de torque, embreagens de direção, material rodante, lâmina e cilindros, ripper, sistema hidráulico (controle remoto de implementos e engate de três pontos), sistema elétrico e diagnóstico.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque de aperto do cabeçote: 1ª fase 49 Nm (5 kgm) — 2ª fase 98 Nm (10 kgm) — 3ª fase 147 Nm (15 kgm)
- Pressão de compressão: 25,5 a 27,5 bar (370–398 psi) a 40°C, motor entre 200 e 280 rpm
- Compressão mínima aceitável: 21,6 bar (22 kg/cm² / 330 psi)
- Stand-out do injetor: 1 a 1,5 mm; stand-in da válvula: 0,7 a 1,1 mm (máx. 1,4 mm)
- Capacidade do tanque de combustível: 170 litros (37,4 gal)
- Largura dos sapatos de esteira: 400 mm padrão / 500 mm opcional
- Sistema elétrico 12V com alternador BOSCH G1 14V-33A27 e MARELLI AAG 1104-14V-33A
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias Fiat, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Inclui diagramas elétricos?
Sim, contém diagramas completos dos sistemas elétrico e hidráulico com identificação de conectores e componentes.
O manual traz os torques de aperto do cabeçote?
Sim, inclui tabela de torques em 3 estágios: 49 Nm na 1ª fase, 98 Nm na 2ª fase e 147 Nm na 3ª fase, conforme especificação original Fiat Trattori.
Qual a diferença para o catálogo de peças?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
