Descrição
Manual de Serviço Trator Fiat 66 Series (466 / 566 / 666 / 766) — arquivo PDF pesquisável com 252 páginas em inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial: Print No. 603.54.228.00 (1984). Cobre os modelos 466, 466DT, 566, 566DT, 666, 666DT, 766 e 766DT com tabelas comparativas de especificações entre as séries. Inclui dados detalhados de embreagem (tipos LUK, VALEO e O.M.G.), tomada de força (540 rpm e 540/1000 rpm), freios, diferencial com trava por pedal, creeper, reversor e sistema de arrefecimento. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: Fiat (Fiat Trattori)
- Modelo: 66 Series — 466, 466DT, 566, 566DT, 666, 666DT, 766, 766DT
- Tipo: Trator Agrícola
- Páginas: 252
- Tamanho: 51 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 603.54.228.00
- Ano de publicação: 1984
Procedimentos e Sistemas Cobertos
Motor: sistema de arrefecimento, indicador de temperatura por setores, termostato, sistema de combustível e injeção, especificações e torques.

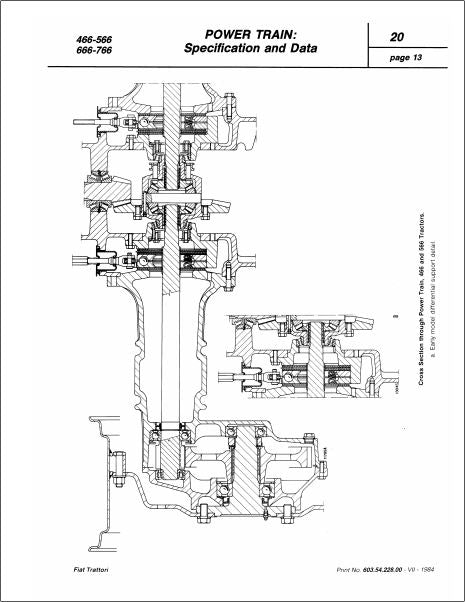

Trem de Força (Power Train): embreagem (tipos LUK 11"/11", VALEO 11"/11" e O.M.G. 11"/11"), creeper com 20 marchas à frente e 2 à ré, reversor mecânico, transmissão traseira e diferencial de 2 pinhões com trava, freios a disco, transmissão final (pinion drive, spur) e tomada de força (PTO) nas rotações 540 rpm e 540/1000 rpm.
Chassis e Sistemas Adicionais: sistema hidráulico, engate de três pontos, direção, eixos, sistema elétrico e diagnóstico de falhas.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Embreagem LUK/VALEO — placa de transmissão (orgânica) modelos 466/566/666: 8,5 a 9,5 mm; cerametalix modelos 666/766: 9,2 a 10 mm
- Folga do mangote de controle (transmissão): 0,050 a 0,151 mm; PTO: 0,072 a 0,205 mm
- PTO 540 rpm — velocidade do motor: 2.200 rpm; TDP a plena carga: 638 rpm (466), 663 rpm (566), 614 rpm (666/766)
- PTO 1000 rpm — velocidade do motor: 2.380 rpm; velocidade solo: 14,1 rev/roda (466/566), 15,3 rev/roda (666/766)

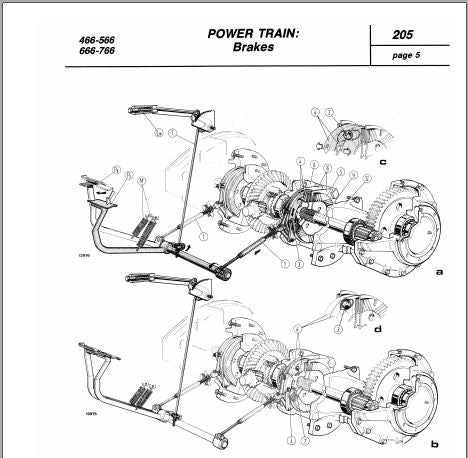

- Freios — discos por cubo: 3 discos (466/566) e 4 discos (666/766); material orgânico
- Transmissão final — relação de redução: 1:5,6 (466/566) e 1:6,1 (666/766); espessura da arruela de empuxo: 1,50 a 1,60 mm
- Diferencial — 2-pinhões; trava por pedal; backlash engrenagem lateral: 0,15 mm (466/566) e 0,18 mm (666/766)
- Creeper — 20 velocidades à frente + 2 à ré; relação de redução: 1:5,5
- Sistema de arrefecimento — faixa operacional normal (zona verde): 65 a 105°C; alarme (zona vermelha): 105 a 115°C
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias Fiat, cooperativas e produtores rurais com equipe de manutenção própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
O manual traz especificações das embreagens para todos os modelos da série?
Sim, inclui dados completos das embreagens LUK, VALEO e O.M.G. (11"/11") com espessuras de placas, folgas de controle e procedimentos de ajuste diferenciados por modelo (466, 566, 666 e 766).
Tem procedimentos de diagnóstico?
Sim, contém seções específicas de solução de problemas com testes e verificações para cada sistema.
Manual e catálogo são a mesma coisa?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
