Descrição

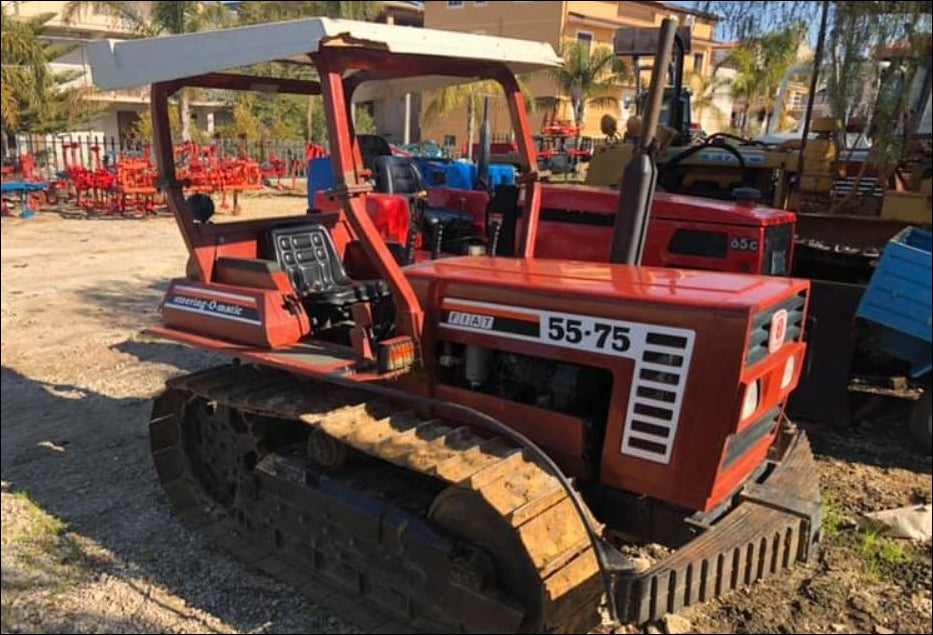

Manual de Serviço FIAT 55-75, 60-75, 70-75, 80-75 — arquivo PDF pesquisável com 344 páginas em inglês. Especificações técnicas, valores de torque e fluxogramas de diagnóstico para reparos assertivos.
Referência oficial: 603.54.257.00. Cobre os tratores das séries 55-65, 60-65, 70-65 e 80-65 (correspondentes às versões 55-75, 60-75, 70-75 e 80-75), com motor diesel 4-tempos de aspiração natural disponível em versão de 3 cilindros (55 e 60 HP) e 4 cilindros (70 e 80 HP). Inclui tabelas de especificações individuais por modelo, diagramas elétricos de fiação completos, esquemas do sistema hidráulico do levantador e instruções gerais de montagem com procedimentos para selos rotativos, anéis flutuantes e vedações. Formato PDF pesquisável com índice navegável por sistema e procedimento.
Especificações do Manual
- Marca: FIAT
- Modelo: 55-75, 60-75, 70-75, 80-75
- Tipo: Trator Agrícola
- Páginas: 344
- Tamanho: 67 MB
- Idioma: Inglês
- Formato: PDF Pesquisável
- Referência: 603.54.257.00
- Motor: Diesel 4-tempos, aspiração natural — 3 cilindros (55/60 HP) e 4 cilindros (70/80 HP)
Procedimentos e Sistemas Cobertos

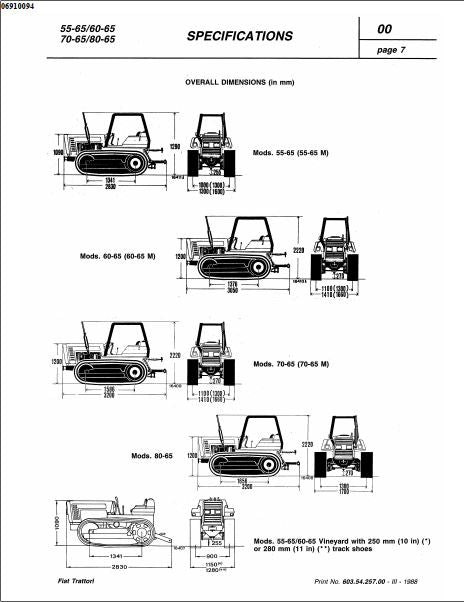

Informações Gerais e Especificações: General instructions, Safety precautions, Identification data, Weights, Power train schematics, Travel speeds, Overall dimensions, Fluid capacities.

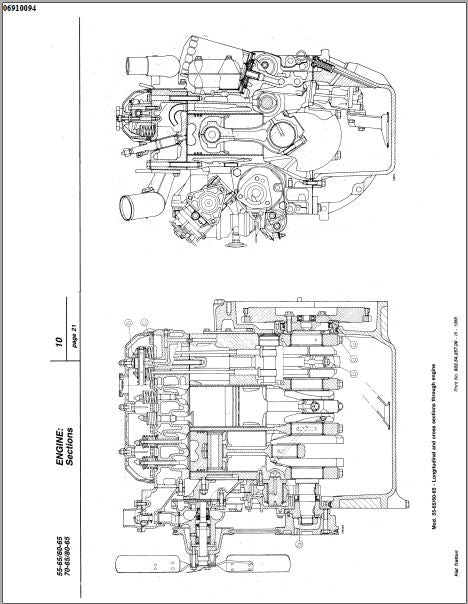

Motor (seções 10 a 17): Engine specifications and data, Engine block and cylinder head, Valve gear, Crank gear, Fuel system com bomba de injeção Bosch VE e CAV DPS, Lubrication system, Cooling system, Performance data, Removal and installation, Torque data.
Trem de Força (seções 20 a 29): Power train specifications and data, Master clutch, Transmission and splitter, Creeper, Mechanical reverser, Central bevel drive, Steering clutches, Brakes, Side final drives, Power take-off.
Rodado (seções 30 a 34): Undercarriage specifications and data, Track chains, Track tension mechanism, Front idler, Track rollers, Carrier rollers, Track frames and front and rear suspensions.
Levantador Hidráulico (seções 50 a 54): Hydraulic lift unit specifications and data, Lift, Lift pump, Implement carrier, Remote control valves, Lift troubleshooting chart, Torque data, Hydraulic system schematics.
Sistema Elétrico (seção 60): Electrical system specifications and data, Marelli/Lucas/Bosch starters para todos os modelos, Wiring, Fuses, Starting switch, Lighting switch, Turn signal switch, Signals, Accessories, Wiring diagrams.
Ferramentas de Serviço (seção 90): Service tools — relação de ferramentas especiais necessárias para manutenção e reparo.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Motor 55-75: 3 cilindros, 100 mm de diâmetro, 2.710 cc, 40,5 kW (55 HP) a 2.500 RPM
- Motor 60-75: 3 cilindros, 104 mm de diâmetro, 2.931 cc, 44 kW (60 HP) a 2.500 RPM
- Motor 70-75: 4 cilindros, 100 mm de diâmetro, 3.613 cc, 51,5 kW (70 HP) a 2.500 RPM
- Motor 80-75: 4 cilindros, 104 mm de diâmetro, 3.908 cc, 58,9 kW (80 HP) a 2.500 RPM
- Folga de válvulas para verificação de timing (todos os modelos): 0,45 mm (.018 in)
- Folga de válvulas de admissão em serviço (quente ou frio): 0,25 mm (.010 in)
- Folga de válvulas de escape em serviço (quente ou frio): 0,35 mm (.014 in)
- Peso operacional: de 2.840 kg (55-75 modelo básico) a 4.100 kg (80-75)
Para Quem é Este Manual
Indicado para mecânicos especializados em máquinas agrícolas, concessionárias FIAT, cooperativas e produtores rurais com equipe de manutenção própria.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar part numbers e comprar peças, você precisará do Catálogo de Peças correspondente.
Perguntas Frequentes
Para que serve este manual?
Trata-se do documento oficial do fabricante com instruções passo a passo para diagnóstico, desmontagem, montagem e ajustes de todos os sistemas.
O manual traz especificações para todas as versões do trator?
Sim, cobre os quatro modelos com tabelas individuais de especificações, incluindo cilindradas de 2.710 cc (55-75) a 3.908 cc (80-75) e potências de 55 a 80 HP a 2.500 RPM.
Manual e catálogo são a mesma coisa?
São documentos diferentes: o manual traz procedimentos de reparo, enquanto o catálogo traz part numbers para compra de peças.
Arquivo enviado por e-mail ou WhatsApp assim que o pagamento for aprovado.
Confira nossa coleção completa de manuais técnicos FIAT.
