Descrição
Manual de Serviço Escavadeira Hidráulica FiatAllis FX215 LC — arquivo digital em PDF com 768 páginas em Português. Inclui procedimentos de reparo, diagnóstico, especificações técnicas e esquemas elétricos/hidráulicos.
Referência oficial: 75314048, 1ª edição publicada em novembro de 2000. Inclui diagramas elétricos completos com identificação de conectores e relés, tabelas de torque com grau do material do parafuso e procedimentos ilustrados passo a passo para caixa de engrenagens de giro e translação. Traz ainda tabela de códigos de falha do sistema PCS (controle eletrônico limitador de potência) com 15 códigos documentados. Formato PDF pesquisável para localização rápida por sistema ou procedimento.
Especificações do Manual
- Marca: FiatAllis
- Modelo: FX215 LC
- Tipo: Escavadeira Hidráulica
- Páginas: 768
- Tamanho: 9 MB
- Idioma: Português
- Formato: PDF Pesquisável
- Referência: 75314048
Procedimentos e Sistemas Cobertos
Segurança e Operações Gerais: Instruções fundamentais de segurança, operações de reparo, acumuladores, operações de solda.

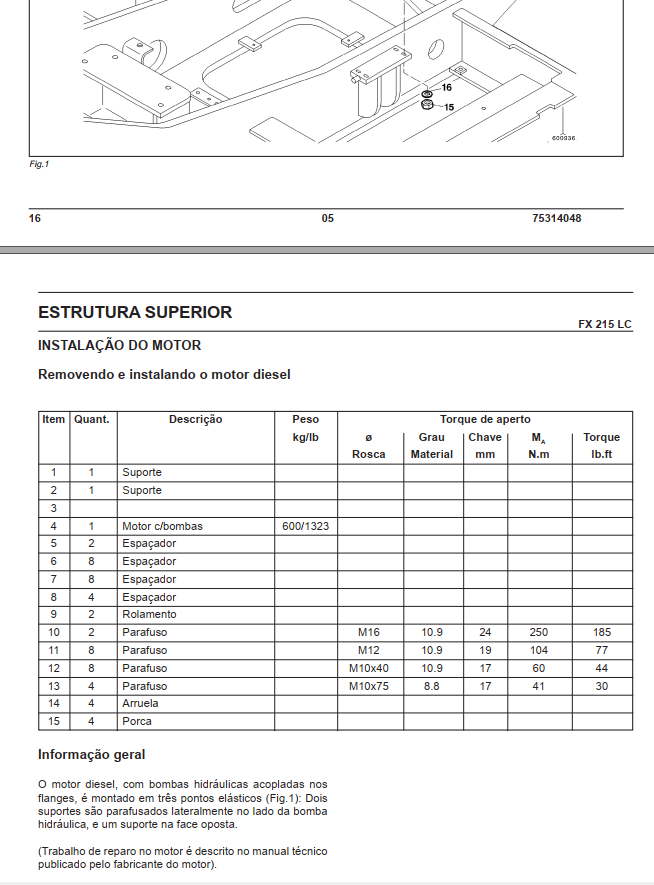

Motor e Estrutura Superior: Instalação do motor diesel, remoção e montagem com tabelas de torque por parafuso.

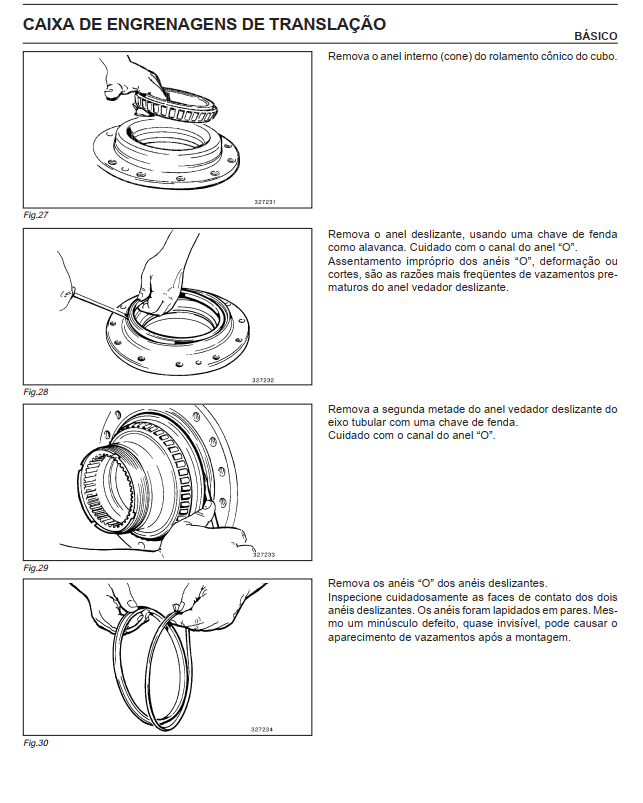

Sistemas Mecânicos: Caixa de engrenagens de giro, caixa de engrenagens de translação, estrutura superior.
Sistema Elétrico e Eletrônico: Interpretação de diagramas elétricos, lista do diagrama elétrico, dispositivos de teste e medição, procedimentos básicos de teste e medição, solução de problemas (troubleshooting), PCS — controle eletrônico limitador de potência.
Dados de Referência: Dados de serviço, tabelas de conversões, exemplos de cálculo, torques de aperto, anexo com simbologia elétrica e fusíveis.
Destaques Técnicos
Exemplos de especificações presentes neste manual:
- Torque parafuso M16 grau 10.9 (fixação do motor): 250 N.m (185 lb.ft)
- Torque parafuso M12 grau 10.9: 104 N.m (77 lb.ft)
- Torque parafuso M10x40 grau 10.9: 60 N.m (44 lb.ft)

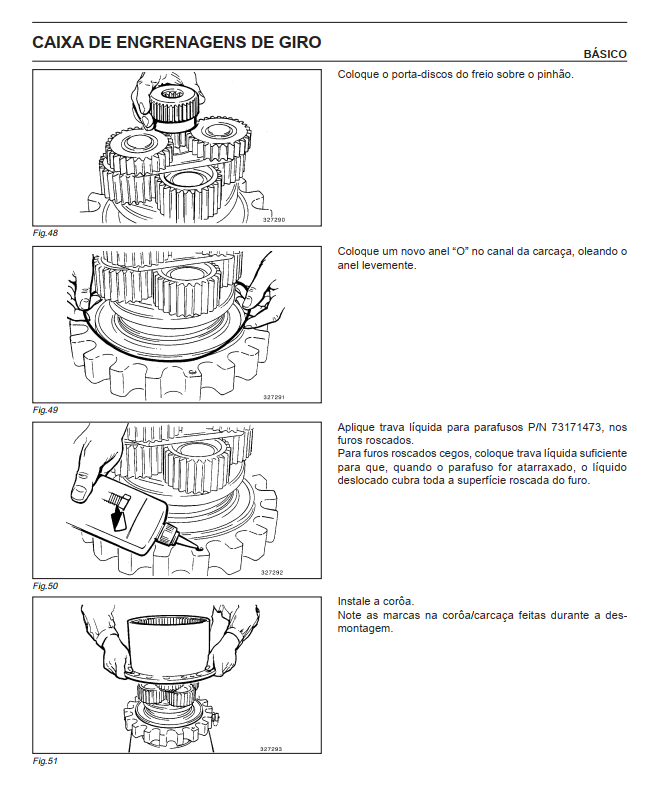

- Trava líquida especificada: P/N 73171473
- Tabela de códigos de falha PCS com 15 códigos (sensores, válvulas, temperatura do hidráulico)

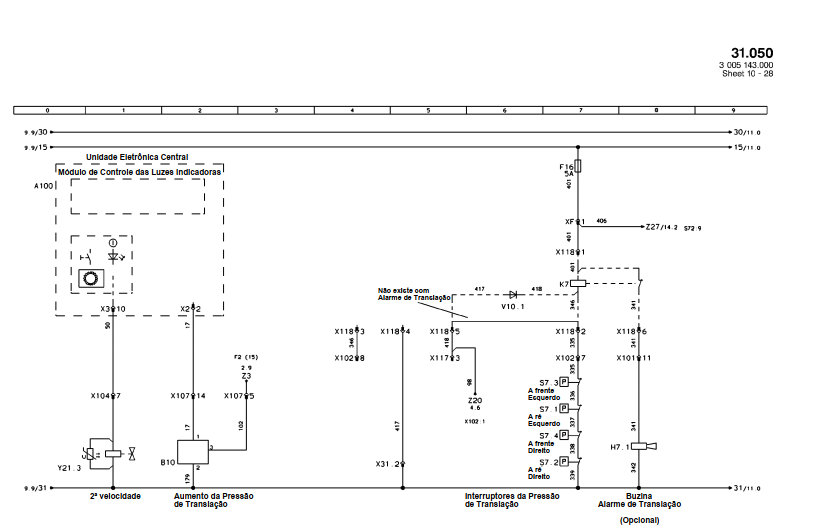

- Diagramas elétricos com referência cruzada de conectores e pinagem
Para Quem é Este Manual
Indicado para mecânicos de campo, oficinas especializadas em linha amarela, concessionárias FiatAllis, construtoras e mineradoras que precisam de procedimentos verificados para executar reparos com segurança.
Manual de Serviço vs Catálogo de Peças
Este manual é ideal para executar reparos — contém procedimentos passo a passo, valores de torque e diagnóstico de falhas. Para identificar e comprar peças, veja o Catálogo de Peças FX215 LC.
Perguntas Frequentes
O que é um manual de serviço?
Este é o material técnico que reúne procedimentos verificados, especificações de fábrica e fluxogramas de diagnóstico para reparos assertivos.
O manual tem valores de torque?
Sim, inclui tabelas detalhadas com torque, grau do material e chave recomendada. Exemplo: parafuso M16 grau 10.9 da fixação do motor com torque de 250 N.m (185 lb.ft).
Serve para diagnosticar falhas?
Sim, os procedimentos de diagnóstico guiam você passo a passo até encontrar a origem do problema. Inclui tabela completa de códigos de falha do sistema PCS.
Envio imediato por e-mail ou WhatsApp após confirmação do pagamento.
Acesse todos os manuais de serviço FiatAllis que temos disponíveis.
